Việc chọn một cái cẩu thủy lực kéo cho một cái xe tải rỗng không đơn giản như việc chọn một bộ kit được đánh dấu là “6 tấn”, “8 tấn”, hoặc “10 tấn”. Cái cẩu đúng phải phù hợp với kích thước thùng xe, tải trọng, phân phối tải, góc xã cần thiết, vị trí lắp, xi lanh thủy lực và thiết bị nguồn.
Một cái cẩu quá nhỏ có thể gặp khó khăn trong việc bắt đầu nâng khi xe tải đầy tải. Một hệ thống quá lớn có thể làm tăng chi phí, trọng lượng và độ khó lắp đặt mà không mang lại lợi thế thực tiễn.
Đối với các nhà sản xuất xe tải, xưởng sửa chữa, nhà phân phối, và các dự án chuyển đổi, các yếu tố sau đây nên được xem xét trước khi chọn một bộ cẩu thủy lực kéo.
1. Hiểu Cách Một Cái Cẩu Kéo Làm Việc
Một cái cẩu thủy lực kéo sử dụng một xi lanh thủy lực để mở một kết cấu kéo cơ học được lắp đặt giữa khung xe tải và thùng xã.
Khi xi lanh mở rộng, cơ chế kéo đẩy thùng lên trên quanh bản hinges sau. Cơ chế biến đổi lực kéo tuyến tính của xi lanh thành chuyển động nâng.
Lực nâng cần thiết thường cao nhất vào đầu chu kỳ vì thùng xã gần như nằm ngang. Tại thời điểm này, độ lợi cơ học có sẵn từ cái cẩu thường tương đối hạn chế. Một khi thùng bắt đầu nâng lên, tải thường dần dần chuyển về phía bản hinges sau và việc nâng trở nên dễ dàng hơn.
Đây là lý do tại sao khả năng nâng ban đầu là một trong những yếu tố quan trọng nhất khi chọn một thiết bị nâng.
2. Đừng Chọn Cẩu Chỉ Dựa Trên Tải Trọng
Tải trọng của rơ moóc rất quan trọng, nhưng nó không phải là trọng lượng duy nhất mà thiết bị nâng phải nâng.
Việc chọn lựa nên xem xét:
| Mục | Mô tả |
|---|---|
| Tải trọng | Khối lượng vật liệu tối đa mà rơ moóc có thể chở |
| Trọng lượng thùng xe | Trọng lượng của thùng xe, sàn, panel bên và cửa sau |
| Các thành phần bổ sung | Bạt, ramp, hộp dụng cụ hoặc các phụ kiện khác |
| Phân phối tải | Liệu vật liệu có được phân phối đều hay tập trung |
| Biên an toàn | Khả năng bổ sung cho các biến thể hoạt động |
Ví dụ, một rơ moóc chở 6 tấn vật liệu có thể yêu cầu thiết bị nâng nâng hơn 6 tấn khi bao gồm thùng xe và các phụ kiện đã lắp đặt.
Loại vật liệu cũng quan trọng. Cát, đất, sỏi, rác phá dỡ, sản phẩm nông nghiệp và vật liệu làm cảnh không phải lúc nào cũng xả ra theo cùng một cách. Vật liệu ướt hoặc nén có thể ở lại trong thùng lâu hơn và tạo ra một tải trọng ban đầu cao hơn.
Vì vậy, một thiết bị nâng không nên được chọn chỉ bằng cách so sánh định mức danh nghĩa của nó với tải trọng rơ moóc đã nêu.
3. Đo Chiều Dài Thùng Xã
Chiều dài thùng xe trực tiếp ảnh hưởng đến mô-men xoắn nâng cần thiết.
Một thùng xe dài hơn thường đặt trọng tâm kết hợp xa hơn khỏi khớp bản lề phía sau. Điều này làm gia tăng lực cần thiết để bắt đầu nâng, ngay cả khi tổng trọng lượng vẫn giống nhau.
Các kích thước quan trọng bao gồm:
- Chiều dài thùng xe nội bộ
- Chiều dài tổng thể của thùng xe
- Khoảng cách từ bản lề phía sau đến phía trước của thân xe
- Phần nhô ra phía sau bản lề
- Vị trí của trung tâm trọng lực ước tính khi đã tải
Hai xe đầu kéo có cùng tải trọng có thể yêu cầu các mẫu nâng khác nhau khi chiều dài thân xe và vị trí bản lề của chúng khác nhau.
Nhà cung cấp nên xem xét kích thước thân thực tế thay vì chỉ khuyến nghị một mẫu dựa trên trọng tải.
4. Xác Nhận Vị Trí Bản H hinges Sau
Thân xe nâng quay quanh bản lề phía sau, vì vậy vị trí bản lề có ảnh hưởng lớn đến hiệu suất nâng.
Một bản lề đặt quá xa về phía trước hoặc quá xa về phía sau có thể thay đổi:
- Lực nâng ban đầu
- Góc đổ cuối cùng
- Tải trọng trên khung xe kéo
- Tính ổn định trong quá trình dỡ hàng
- Hành trình cần thiết của xy lanh
- Vị trí lắp đặt nâng
Cụm bản lề cũng phải đủ mạnh để hỗ trợ thân xe tải hoàn toàn trong quá trình nâng và dỡ hàng.
Khi yêu cầu khuyến nghị về nâng, hãy cung cấp khoảng cách giữa tâm bản lề và các điểm tham chiếu của khung xe kéo chính. Một bản vẽ từ bên hông đặc biệt hữu ích.
5. Xác Định Góc Xã Cần Thiết
Các ứng dụng xả hàng chung có thể yêu cầu các góc thân xe cuối cùng khác nhau tùy thuộc vào vật liệu và thiết kế xe kéo.
Các vật liệu chảy dễ dàng có thể xả ở góc thấp hơn. Đất sét dính, cát ướt hoặc chất thải đã nén có thể cần một góc lớn hơn để xả hoàn toàn.
Góc đạt được phụ thuộc vào:
- Hình học của thiết bị nâng
- Vị trí lắp đặt
- Hành trình của xi lanh
- Chiều dài thùng xe tải
- Vị trí bản lề phía sau
- Khoảng cách giữa cần cẩu và khung xe kéo
Chọn một xi lanh dài hơn không đảm bảo tự động góc nâng tốt hơn. Toàn bộ hình học phải được kiểm tra để đảm bảo rằng cơ chế kéo không bị quá tải hoặc gây cản trở với khung.
Do đó, góc nâng cần thiết nên được xác nhận trước khi các giá đỡ được hàn.
6. Kiểm Tra Không Gian Lắp Đặt Có Sẵn
Một cần cẩu thủy lực phải vừa vặn giữa khung xe kéo và dưới đáy thùng xe tải khi được thu lại hoàn toàn.
Đo các thông số có sẵn:
- Chiều rộng khung
- Khoảng cách giữa các thanh ngang
- Chiều cao lắp đặt khi đóng
- Khoảng cách giữa khung và thùng xe tải
- Không gian cho xi lanh thủy lực
- Khoảng cách xung quanh trục, dây phanh và dây điện
- Không gian cho đơn vị nguồn và bể dầu
Cần cẩu không nên gây cản trở cho các thành phần treo, lốp xe, cáp điện hoặc ống dẫn thủy lực trong suốt chu trình nâng hoàn chỉnh.
Đối với những xe kéo hiện có, thường cần có ảnh chụp và số đo của mặt dưới. Đối với thiết kế xe kéo mới, cần cẩu nên được bao gồm trong giai đoạn thiết kế khung thay vì bổ sung sau khi cấu trúc đã hoàn thiện.
7. Phù Hợp Xi Lanh Thủy Lực Với Cẩu
Xi lanh thủy lực xác định lực đẩy có sẵn và ảnh hưởng đến tốc độ nâng và góc cuối.
Các thông số quan trọng của xi lanh bao gồm:
| Tham số | Tại sao điều đó quan trọng |
|---|---|
| Đường kính lỗ | Xác định lực đầu ra của xi lanh |
| Đường kính thanh | Ảnh hưởng đến độ bền và khả năng chống uốn |
| Đột quỵ | Xác định hành trình mở của kéo lá |
| Chiều dài đóng | Phải phù hợp với cấu trúc kéo lại |
| Áp suất làm việc | Phải khớp với đơn vị công suất thủy lực |
| Loại lắp | Phải phù hợp với các điểm xoay của kéo |
| Vị trí cổng | Ảnh hưởng đến việc lắp đặt ống |
| Bảo vệ bề mặt | Quan trọng cho việc sử dụng trong xe tải ngoài trời |
Xi lanh không nên bị thay thế bằng một mô hình khác chỉ vì hành trình có vẻ tương tự. Kích thước lỗ khác nhau, kích thước pin, chiều dài đóng hoặc xếp hạng áp suất có thể thay đổi hiệu suất và độ an toàn của toàn bộ hệ thống.
Xi lanh và cấu trúc kéo nên được chọn như một bộ lắp ghép phù hợp.
8. Chọn Thiết Bị Nguồn Thủy Lực Đúng
Hầu hết các xe tải rác nhỏ và vừa sử dụng đơn vị công suất thủy lực DC được cung cấp bởi pin của xe tải hoặc xe kéo.
Những lựa chọn phổ biến bao gồm:
- DC 12V cho nhiều ứng dụng xe tải nhẹ và vừa
- DC 24V cho một số phương tiện thương mại và hệ thống lớn hơn
- Mạch nâng lên và hạ xuống nhờ trọng lực
- Mạch nâng lên và hạ xuống nhờ nguồn
- Điều khiển pendant có dây
- Điều khiển từ xa không dây tùy chọn
Đơn vị nguồn phải cung cấp áp suất đủ để nâng tải và đủ lưu lượng để đạt được tốc độ nâng chấp nhận được.
Áp suất và lưu lượng thực hiện các chức năng khác nhau:
- Áp lực xác định lực xy-lanh có sẵn.
- Dòng chảy xác định tốc độ di chuyển của xy-lanh.
Một máy bơm lưu lượng cao có thể nâng nhanh hơn, nhưng nó cũng yêu cầu công suất động cơ và dung lượng pin lớn hơn. Một bể chứa nhỏ có thể giảm không gian lắp đặt nhưng vẫn phải chứa đủ dầu cho toàn bộ hành trình của xy-lanh.
Công suất động cơ, lưu lượng bơm, cài đặt van xả và dung tích bình cần được tính toán theo xy-lanh đã chọn.
9. Xem Xét Chu Kỳ Hoạt Động
Một chiếc xe kéo được sử dụng đôi khi cho công việc cảnh quan có các yêu cầu vận hành khác với một chiếc xe kéo thương mại thực hiện các chu kỳ đổ tải lặp lại suốt cả ngày.
Nhà cung cấp nên hiểu:
- Số chu kỳ mỗi ngày
- Thời gian giữa các chu kỳ
- Điều kiện tải điển hình
- Nhiệt độ môi trường
- Môi trường làm việc
- Tốc độ nâng yêu cầu
- Thời gian chạy động cơ liên tục tối đa
Hoạt động thường xuyên có thể tạo ra nhiều nhiệt hơn trong động cơ, bơm và dầu thủy lực. Đối với các ứng dụng công suất cao hơn, có thể cần một động cơ lớn hơn, bể chứa lớn hơn hoặc cấu hình đơn vị nguồn khác.
10. Xem Xét Độ Bền Khung Và Điểm Lắp
Xe nâng chuyển tải trọng tập trung vào khung xe kéo và thân xe tải.
Các giá đỡ nên được kết nối với các thanh ngang có cấu trúc phù hợp. Việc lắp đặt xe nâng lên các tấm sàn mỏng hoặc các khu vực không được hỗ trợ có thể gây ra biến dạng, nứt hoặc căn chỉnh nâng không đúng.
Cấu trúc xe kéo cần được kiểm tra về:
- Độ bền của phần khung
- Vị trí thanh chéo
- Diện tích hàn giá đỡ
- Phân phối tải
- Tăng cường bản lề phía sau
- Kháng lại lực xoắn
- Khoảng cách khi mở hoàn toàn
Hai bên trái và phải của thiết bị nâng phải được giữ thẳng hàng. Biến dạng khung hoặc vị trí giá đỡ không chính xác có thể tạo ra tải bên lên xilanh và chốt xoay.
Đối với các dự án OEM, nên xác nhận bố trí lắp đặt trước khi bắt đầu hàn sản xuất.
11. Bao Gồm Các Thành Phần An Toàn
Một hệ thống thủy lực không nên là thành phần duy nhất hỗ trợ một thân xe đổ nâng trong quá trình kiểm tra hoặc bảo trì.
Một hệ thống hoàn chỉnh nên bao gồm hoặc cho phép:
- Giá đỡ an toàn cơ khí
- Giá đỡ bản lề phía sau an toàn
- Chốt xoay có kích thước phù hợp
- Thiết bị giữ chốt
- Bảo vệ giải phóng áp suất
- Bảo vệ định hướng ống dẫn
- Hạ xuống có kiểm soát
- Hướng dẫn vận hành được đánh dấu rõ ràng
Người vận hành không bao giờ làm việc dưới một thân xe đổ nâng mà không kích hoạt hỗ trợ an toàn cơ khí.
Các thiết bị an toàn cũng phải được bố trí ở nơi có thể sử dụng mà không đưa người vận hành vào khu vực nguy hiểm.

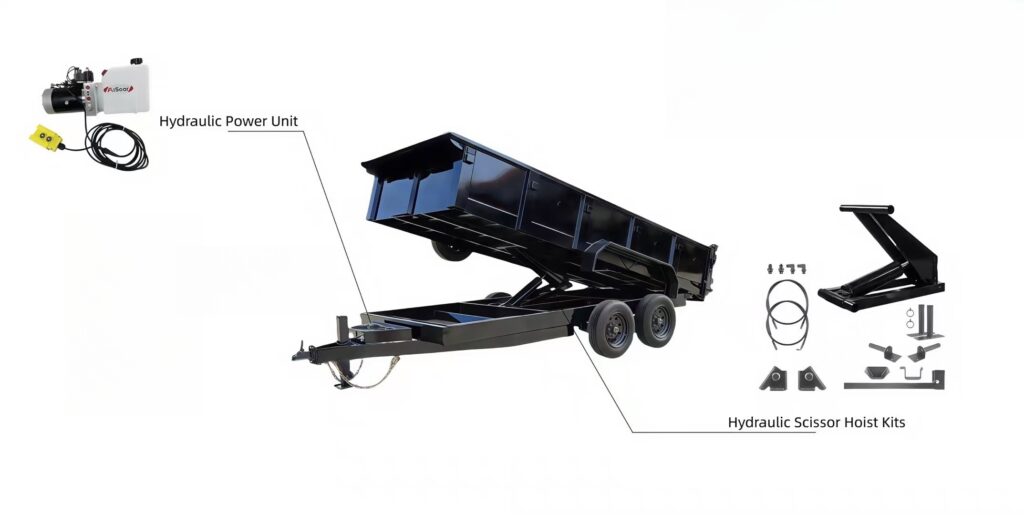

12. Quyết Định Xem Bạn Có Cần Một Bộ Cẩu Hay Một Bộ Kit Hoàn Chỉnh
Các thiết bị nâng thủy lực kiểu kéo có thể được cung cấp trong nhiều cấu hình khác nhau.
Một bộ lắp ráp cơ bản có thể bao gồm:
- Cấu trúc nâng kéo
- Xi lanh thủy lực
- Chốt xoay
- Giá đỡ lắp ráp
Một bộ thủy lực hoàn chỉnh cũng có thể bao gồm:
- Đơn vị nguồn thủy lực DC
- Bể chứa dầu
- Bảng điều khiển điều khiển
- Ống thủy lực
- Phụ kiện ống dẫn
- Bản lề thân
- Chân chống an toàn
- Phần cứng lắp ráp
- Điều khiển từ xa không dây tùy chọn
Đối với các nhà sản xuất rơ moóc, việc mua một bộ hoàn chỉnh đồng bộ có thể giảm thiểu các vấn đề tương thích phần mềm và đơn giản hóa quá trình lắp đặt.
Tuy nhiên, các công ty sửa chữa có thể chỉ cần một xi lanh thay thế, bộ ống dẫn hoặc đơn vị nguồn. Phạm vi cung cấp cần thiết nên được xác nhận trong quá trình báo giá.
Thông Tin Cần Thiết Để Lựa Chọn Cẩu
Để đề xuất một bộ nâng kéo thủy lực phù hợp, vui lòng cung cấp thông tin sau:
| Thông tin cần thiết | Ví dụ |
|---|---|
| Tải trọng tối đa | 6,000 kg |
| Trọng lượng thùng xe | 1,200 kg |
| Chiều dài thùng xe tải | 4,200 mm |
| Chiều rộng thân xe ben | 2,000 mm |
| Vị trí bản lề phía sau | Cần bản vẽ |
| Đuôi xe quá khổ | 300 mm |
| Góc nghiêng cần thiết | 45 độ |
| Chiều rộng lắp đặt có sẵn | 800 mm |
| Nguồn điện | DC 12V |
| Loại điều khiển | Điều khiển dây |
| Tần suất hoạt động | 10 chu kỳ mỗi ngày |
| Vật liệu được vận chuyển | Cát, sỏi hoặc chất thải |
Bản vẽ xe kéo kiểu nhìn từ bên cạnh, ảnh chụp phía dưới và kích thước khung sẽ làm cho việc lựa chọn chính xác hơn.
Những Sai Lầm Thường Gặp Khi Lựa Chọn
Một số lỗi phổ biến có thể dẫn đến hiệu suất nâng kém:
- Chỉ chọn dựa trên tải trọng của xe kéo
- Bỏ qua trọng lượng của thân xe ben
- Không xem xét chiều dài của thân xe
- Cài đặt bản lề phía sau ở vị trí sai
- Chọn xi lanh chỉ dựa trên hành trình
- Sử dụng một đơn vị thủy lực không đồng nhất
- Đặt áp suất relief quá cao
- Bỏ qua độ bền khung rơ moóc
- Hàn giá đỡ trước khi xác nhận hình học
- Vận hành mà không có giá đỡ an toàn cơ khí
Những vấn đề này thường có thể được ngăn chặn bằng cách xem xét thiết kế rơ moóc hoàn chỉnh trước khi đặt hàng thang.
Kết luận
Thang thủy lực kiểu kéo đúng nên được lựa chọn như một phần của hệ thống nâng rơ moóc hoàn chỉnh chứ không phải là một linh kiện tách rời.
Tải trọng, trọng lượng thân, chiều dài thân, tâm trọng lực, vị trí bản lề, góc đổ, không gian lắp đặt, kích thước xi lanh, áp suất thủy lực, lưu lượng bơm và độ bền khung phải được xem xét cùng nhau.
AiSoar cung cấp các bộ thang thủy lực kiểu kéo và bộ dụng cụ thủy lực rơ moóc đơn hoàn chỉnh cho các ứng dụng khoảng 3–12 tấn. Các linh kiện có sẵn có thể bao gồm cấu trúc thang, xi lanh thủy lực phù hợp, đơn vị năng lượng DC 12V hoặc 24V, ống dẫn, phụ kiện, bản lề, giá đỡ an toàn và tùy chọn điều khiển.
Để chọn mẫu, hãy gửi cho chúng tôi bản vẽ rơ moóc, tải trọng tối đa, kích thước thùng đổ, góc đổ cần thiết và nguồn cung cấp điện. Nhóm của chúng tôi có thể xem xét ứng dụng và đề xuất cấu hình thủy lực phù hợp.
