Aisoar Hydraulicsは、油圧シリンダ用溶接ボールスイベルWCSシリーズを提供しています。ロッドとベースエンドは溶接球面です。

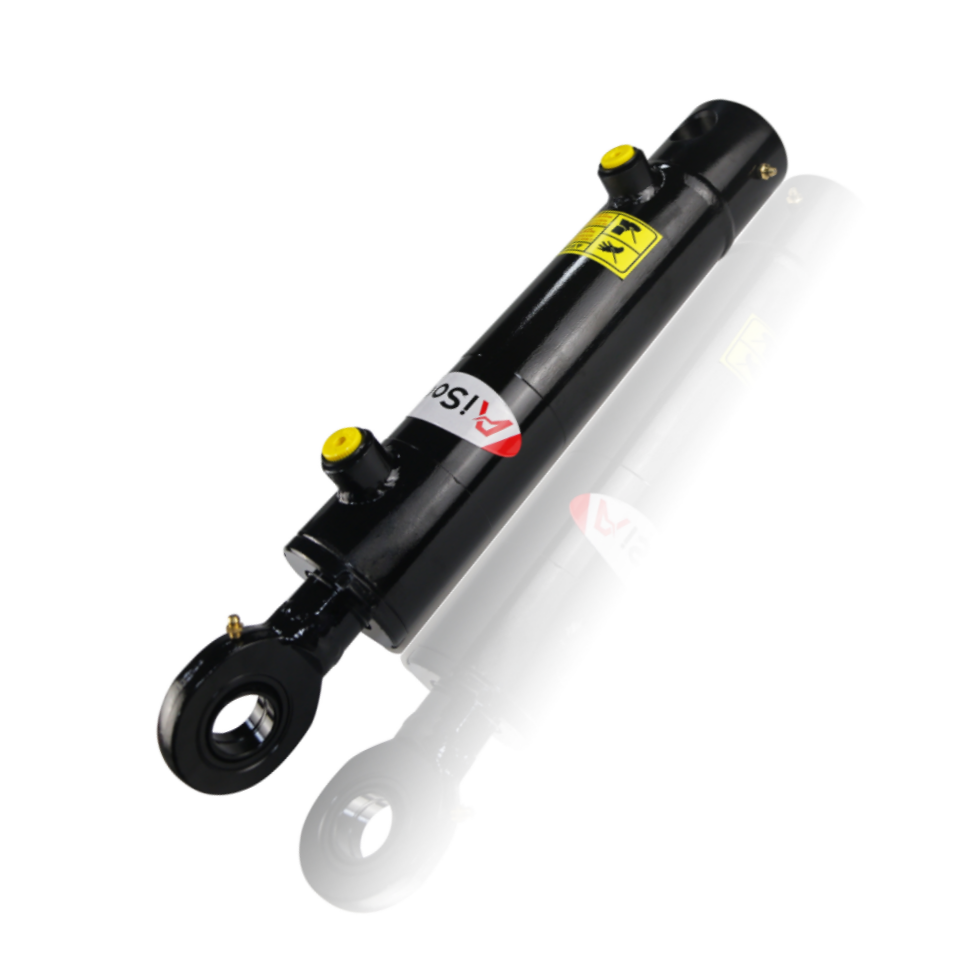

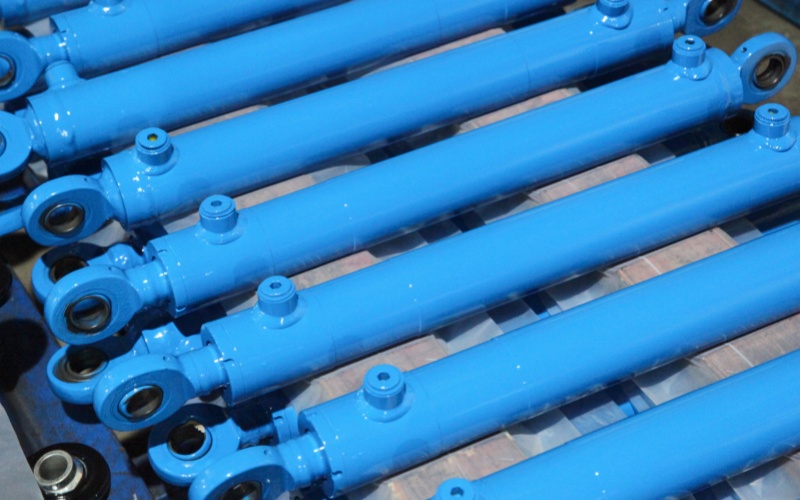

スイベルボールエンドマウント付きWCS溶接シリンダー

Aisoar Hydraulics は、油圧シリンダ用 WCS シリーズ溶接式ボールスイベルを供給しております。ロッド側とベース側の両端が溶接球構造となっており、ボールが左右に旋回することで高い可動性を確保し、コンパクト機器に最適です。

モデル	WCS
使用圧力：	3000
用途：	農業機械,建設機械
納期：	3～6週間
サンプル：	利用可能
カスタマイズ対応：	利用可能

WCS

詳細図

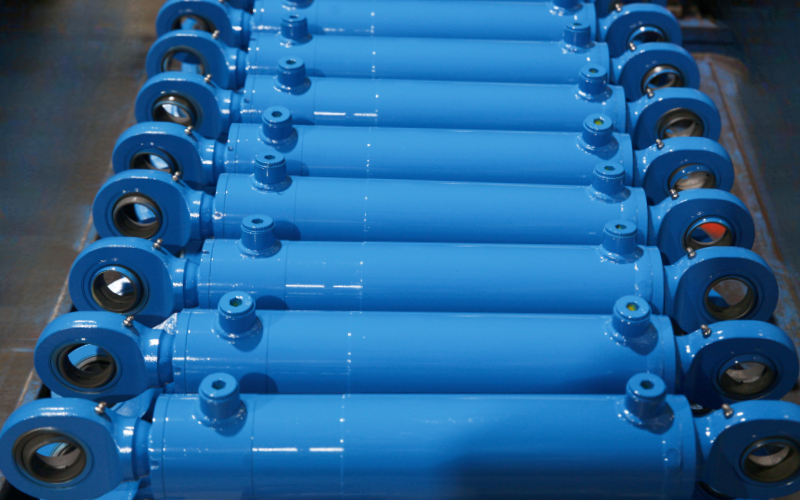

スイベルボールエンドマウント付きWCS溶接シリンダー

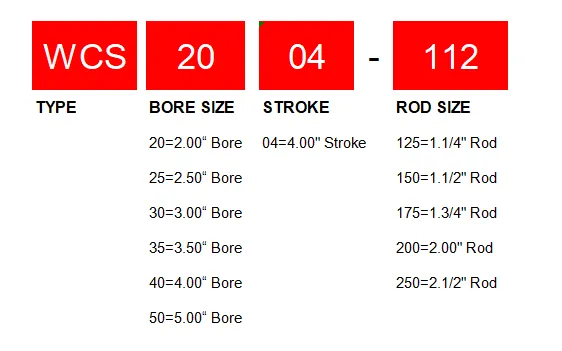

モデルコード体系

WCS油圧シリンダー

Aisoar シリンダーの先進的な油圧シリンダ技術をご覧ください。旋回ボールエンドと球面ベアリングを搭載した WCS シリーズを新たにご紹介いたします。本溶接式油圧シリンダは、高い可動性と耐久性を実現するよう設計されており、高性能と信頼性を求められるコンパクト機械に最適です。

WCS 溶接式スイベルアイ油圧シリンダーの概要：

WCSの溶接式スイベルアイ油圧シリンダーは、柔軟な旋回運動と信頼性の高い油圧性能が求められる機器向けに設計されています。球面ベアリングを採用したスイベルアイ取り付け構造により、動作中の角度偏差を補正できるため、移動式および産業用アプリケーションにおいて、アライメントによる応力を低減し、シリンダーの耐久性を向上させます。 AISOARは、さまざまなOEM機器の要件に対応するため、内径、ストローク長、取り付け寸法、ポート構成、表面処理など、柔軟なオプションを備えた標準およびカスタム仕様のWCSシリンダーを提供しています。.

WCS 溶接式スイベルアイ油圧シリンダーの特徴

柔軟なスイベルアイマウント：WCSシリンダーは、球面ベアリングを備えたスイベルアイマウントを採用しており、柔軟な動きを実現するとともに、取り付け時の負荷を軽減します。.
頑丈な溶接構造：高強度鋼材を用いた溶接構造は、移動式および産業用アプリケーションにおいて、信頼性の高い性能、コンパクトな設計、そして長い耐用年数を実現します。.
信頼性の高い油圧性能：最適化されたシールシステムと精密な製造技術により、スムーズな動作、安定した保圧、そして繰り返しの油圧サイクルにおける漏れの低減が実現されます。.
カスタマイズ設定が可能：AISOARでは、さまざまな機器の要件に対応するため、ボア径、ストローク長、スイベルアイの寸法、ポート構成、表面仕上げなど、OEM向けのカスタマイズを提供しています。.

WCS 溶接式スイベルアイ油圧シリンダーの用途

WCSの溶接式スイベルアイ油圧シリンダーは、柔軟な旋回運動や角度補正が必要な機器に適しています。これらは、農業機械、建設用アタッチメント、トレーラー、資材運搬機器、および稼働中に位置合わせが変化する可能性のあるその他の移動式油圧用途で広く使用されています。.

WCS油圧シリンダー図面

下記図面にて主要寸法をご確認いただけます。

インチ（ミリメートル）単位の寸法データ
ボア径	/	B	C	D	E	G	N	R	S
1.000 (25.4)	6.299 (160)	0.200 (5.08)	1/4NPT	0.630 (16.0)	0.394 (10)	0.394 (10)	1.063 (27)	0.472 (12)	1.000 (34)
1.500 (38.1)	7.48 (190)	0.200 (5.08)	1/4NPT	1.000 (25.4)	0.63 (16)	0.63 (16)	1.496 (38)	0.787 (20)	1.500 (53)
2.000 (50.8)	8.8 (223.52)	0.25 (6.35)	3/8NPT	1.250 (31.75)	0.787 (20)	0.787 (20)	1.7725 (45)	0.984 (25)	2.000 (64)
2.500 (63.5)	8.8 (223.52)	0.25 (6.35)	3/8NPT	1.500 (38.1)	0.787 (20)	0.787 (20)	1.772 (45)	0.984 (25)	2.500 (64)
3.000 (76.2)	9.2 (233.68)	0.25 (6.35)	1/2NPT	1.500 (38.1)	0.787 (20)	0.787 (20)	1.772 (45)	0.984 (25)	3.000 (64)

データ表

こちらに WCS シリンダの主要寸法データを記載しております。

品番	ボア径（インチ）	ストローク（インチ）	ロッド径（インチ）	最小長さ（インチ）	最大長さ（インチ）	ポート	重量 LBS	重量 KG
WCS 1004-062	1	4	0.625	10.299	14.299	1/4NPT	5	2.3
WCS 1006-062	1	6	0.625	12.299	18.299	1/4NPT	5	2.3
WCS 1008-062	1	8	0.625	14.299	22.299	1/4NPT	6	2.7
WCS 1010-062	1	10	0.625	16.299	26.299	1/4NPT	7	3.2
WCS 1012-062	1	12	0.625	18.299	30.299	1/4NPT	7	3.2
WCS 1504-100	1.5	4	1	11.48	15.48	1/4NPT	6	2.7
WCS 1506-100	1.5	6	1	13.48	19.48	1/4NPT	7	3.2
WCS 1508-100	1.5	8	1	15.48	23.48	1/4NPT	9	4.1
WCS 1510-100	1.5	10	1	17.48	27.48	1/4NPT	10	4.5
WCS 1512-100	1.5	12	1	19.48	31.48	1/4NPT	11	5
WCS 1514-100	1.5	14	1	21.48	35.48	1/4NPT	12	5.4
WCS 2006-125	2	6	1.1/4	14.8	20.8	3/8NPT	15	6.8
WCS 2008-125	2	8	1.1/4	16.8	24.8	3/8NPT	16	7.3
WCS 2010-125	2	10	1.1/4	18.8	28.8	3/8NPT	17	7.7
WCS 2012-125	2	12	1.1/4	20.8	32.8	3/8NPT	19	8.6
WCS 2020-125	2	20	1.1/4	28.8	48.8	3/8NPT	24	10.9
WCS 2024-125	2	24	1.1/4	32.8	56.8	3/8NPT	27	12.2
WCS 2030-125	2	30	1.1/4	38.8	68.8	3/8NPT	32	14.5
WCS 2036-125	2	36	1.1/4	44.8	80.8	3/8NPT	43	19.5
WCS 2506-150	2.5	6	1.1/2	14.8	20.8	3/8NPT	17	7.7
WCS 2508-150	2.5	8	1.1/2	16.8	24.8	3/8NPT	19	8.6
WCS 2510-150	2.5	10	1.1/2	18.8	28.8	3/8NPT	21	9.5
WCS 2512-150	2.5	12	1.1/2	20.8	32.8	3/8NPT	23	10.4
WCS 2520-150	2.5	20	1.1/2	28.8	48.8	3/8NPT	30	13.6
WCS 2524-150	2.5	24	1.1/2	32.8	56.8	3/8NPT	34	15.4
WCS 2530-150	2.5	30	1.1/2	38.8	68.8	3/8NPT	41	18.6
WCS 2536-150	2.5	36	1.1/2	44.8	80.8	3/8NPT	58	26.3
WCS 3008-150	3	8	1.1/2	16.8	24.8	1/2NPT	22	10
WCS 3010-150	3	10	1.1/2	18.8	28.8	1/2NPT	24	10.9
WCS 3012-150	3	12	1.1/2	20.8	32.8	1/2NPT	26	11.8
WCS 3020-150	3	20	1.1/2	28.8	48.8	1/2NPT	36	16.3
WCS 3024-150	3	24	1.1/2	32.8	56.8	1/2NPT	41	18.6
WCS 3030-150	3	30	1.1/2	38.8	68.8	1/2NPT	52	23.5
WCS 3036-150	3	36	1.1/2	44.8	80.8	1/2NPT	60	27.2

WCS油圧シリンダ、ご注文を！

必要な油圧シリンダーの詳細については、お電話またはウェブサイトをご覧ください。

素材

WCS 溶接式スイベルアイ油圧シリンダーの材質および構造

ロッド：: ロッド表面には硬質クロムメッキを施し、耐摩耗性および耐食性を高めています。.
チューブ：: 精密ホーニング加工を施した鋼管により、シール性能が向上し、耐用年数が延長されています。.
グランド：: ダクタイル鋳鉄、油路穿孔済み。.
ピストン：: SDuctile鋳鉄。.

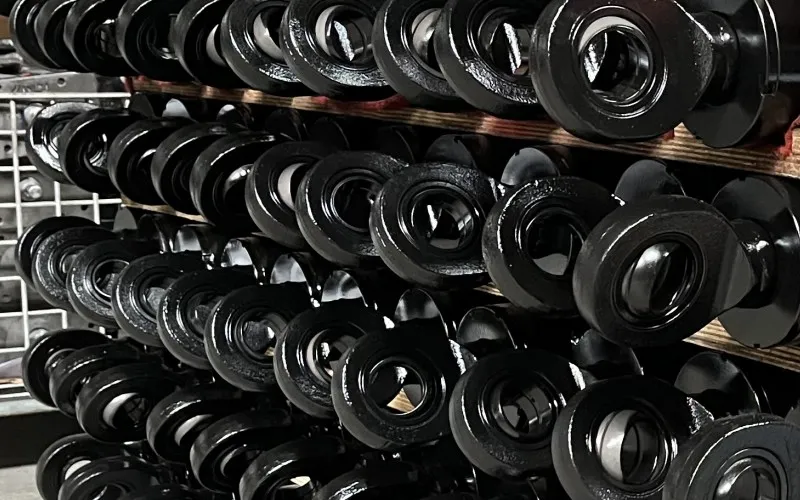

エンドマウント：: グリースニップル付き球面ベアリング
ポート：: NPT、NPTF、SAEに対応しています
シール：: 台湾 DZ／ハリテ
ペイント：: 黒、カスタムカラーもご用意可能です。.
ロッドエンド：: グリースニップル付き球面ベアリング

WCS油圧シリンダーの製造方法

生産プロセス

機械加工

Mazac及びDaweiの複合旋盤・マシニングセンターにより加工し、各部品の公差と寸法精度を安定して維持しています。

洗浄

シリンダーの各部品は、超音波洗浄機にて洗浄を行っております。

溶接

自動溶接機及びロボットアームによる溶接を採用し、安定した高品質な溶接を実現しています。

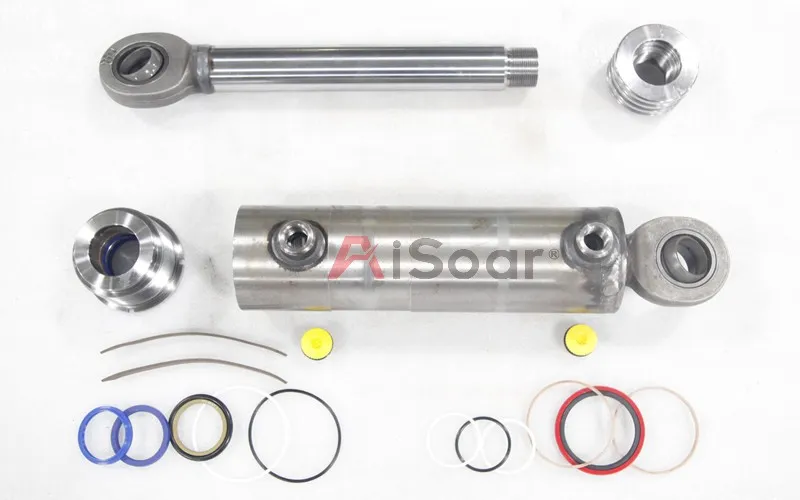

組み立て

1.グランド（押さえ蓋）：耐圧シールを固定し、ロッドの動作時に支える役割を持ちます。
2.シール類：グランドに組み込まれ、オイル漏れや外部からの異物混入を防ぎます。
3.グランドはロッドに組み付けられます。
4.ピストンをロッドの先端に取り付けます。
5.ロックナットによりピストンを固定し、位置を保持します。
6.ピストンシールをピストンに装着し、単動・複動両方の用途でシリンダー内壁との密閉を確保します。
7.エンドキャップ及びポートの位置を調整し、シリンダーへ溶接します。
8.組立完了したロッド一式をシリンダーチューブに挿入します。
9.組立が完了し、油圧シリンダーは使用可能な状態となります。

検査

品質管理に各種精密検査機器を導入し、100％検査体制と完全なトレーサビリティを実現しています。

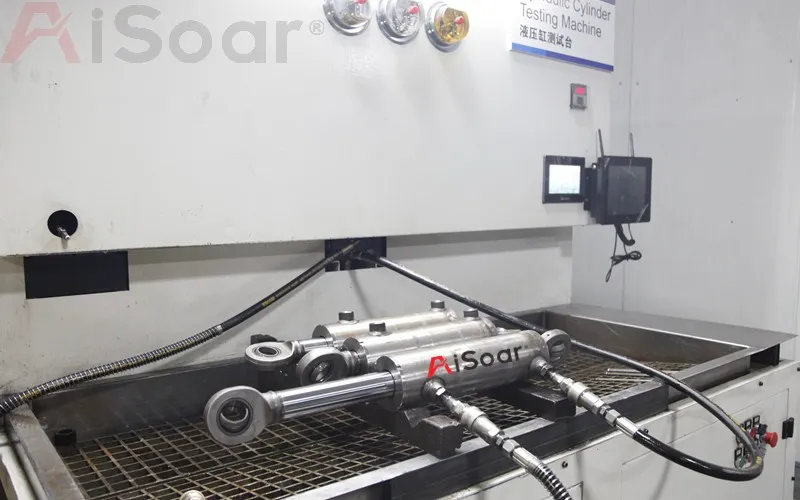

テスト

1.塩水噴霧試験機によりクロームメッキロッドを検査し、耐食性を確認します。

2.試験時間は 72 時間または 96 時間を標準とし、お客様の特別な仕様に応じて延長することも可能です。

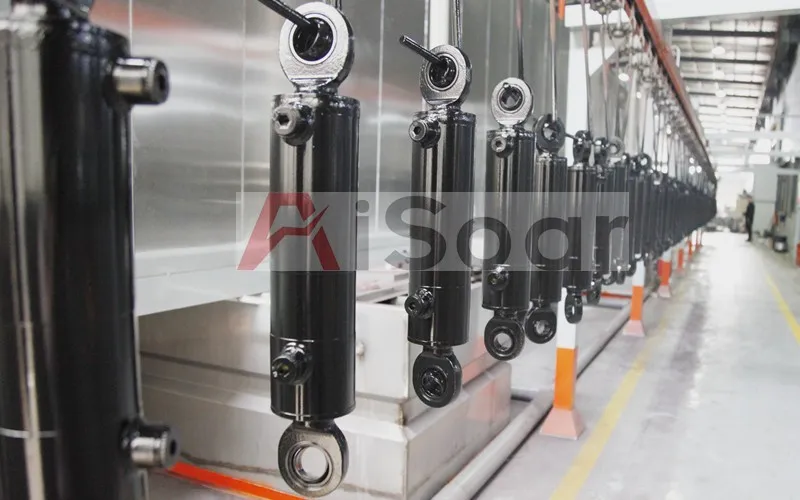

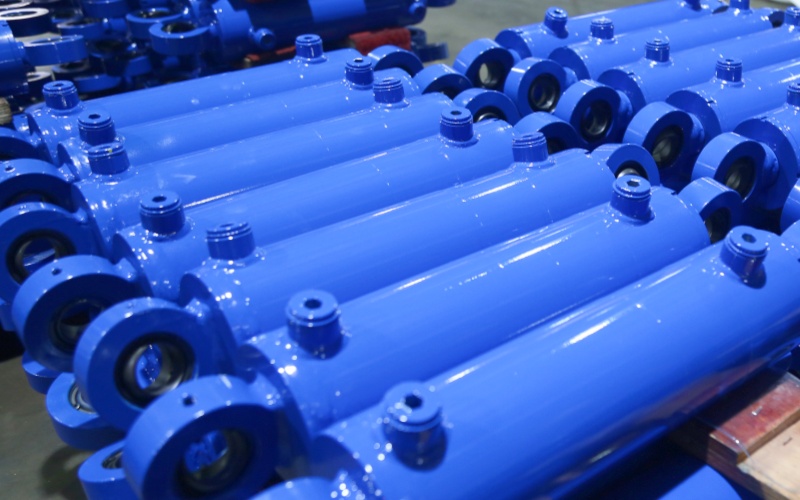

塗装

1.下塗り塗装を施工し、通常 1 日かけて乾燥させます。

2.上塗り塗装を行います。

当社独自の標準塗装色を持っており、塗装の厚さは40ミクロンです。

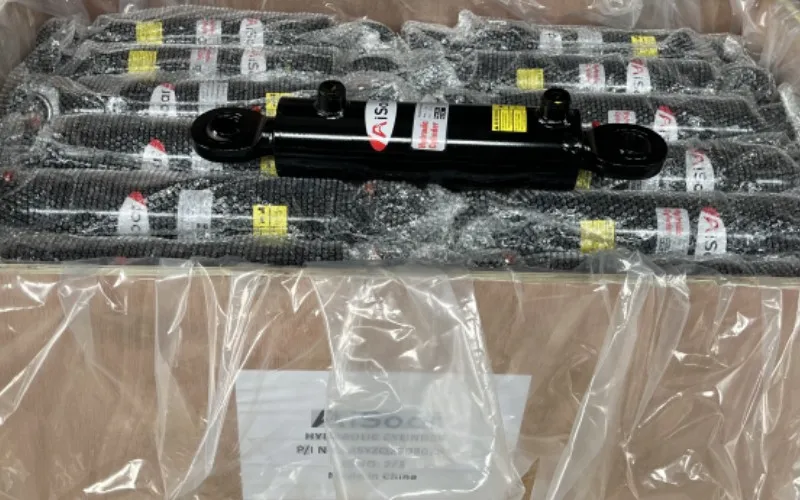

パッケージ

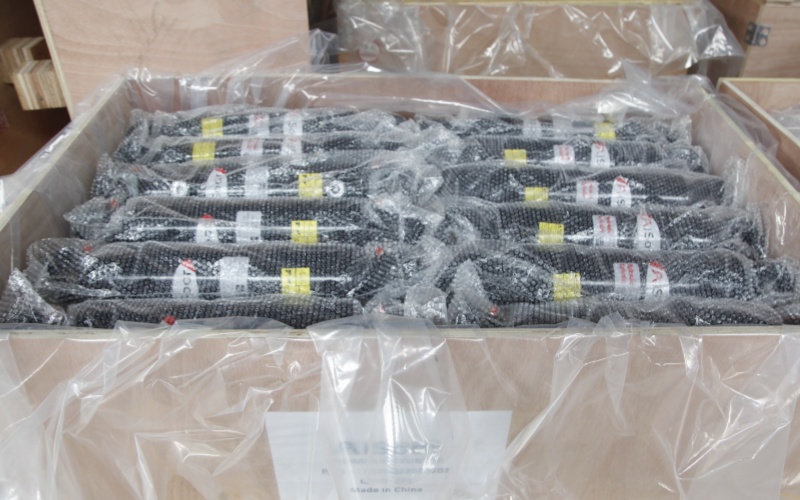

バブルバッグ＋木製ケース（標準仕様）、ダンボール梱包は対応可能です。

工場

カスタム寸法

WCS 油圧シリンダーのカスタマイズオプション

カスタム寸法

ボア、ストローク、ロッド径、クレビス幅、ピン径、および収縮時の長さは、お客様の機械の要件に合わせてカスタマイズ可能です。.

カスタムマウントおよびロッドエンドのオプション

スイベルアイマウント、ロッドエンドタイプ、取り付け寸法、および接続構造は、柔軟な機器統合に合わせてカスタマイズ可能です。.

カスタムポートおよび接続設計

ポートのサイズ、位置、ねじの種類、および油圧接続の設計は、システムの要件に応じてカスタマイズ可能です。.

特注材料および表面処理

シリンダーの材質、シール材の選択肢、耐食性、および表面仕上げは、さまざまな使用環境に合わせてカスタマイズ可能です。.

FAQ

よくある質問

皆様からよくいただく質問にお答えいたします。

A: WCSシリンダーは、球面ベアリングを備えたスイベルアイマウントを採用しており、角度の補正と柔軟な動きが可能です。一方、WCTシリンダーは、固定ピン接続とピボット運動を実現するクロスチューブマウントを採用しています。どちらのタイプが適しているかは、機器の取り付け構造や動作条件によって異なります。.

A: スイベルアイマウントは、限定的な角度移動を可能にすることで、位置合わせのばらつきを補正し、作動中のシリンダーにかかる横方向の荷重を軽減します。.

A: はい。WCSシリンダーは、農業機械、ローダー、コンパクト建設機械、その他の移動式油圧機器など、ピボット運動や角度補正を必要とする機器に適しています。.

A: はい。スイベルアイマウント、クレビスエンド、ネジ付きロッドエンド、特殊な取り付けブロック、その他の取り付け構成については、お客様の機器の要件に合わせてカスタマイズが可能です。.

A: はい。ポートのサイズや位置、シールシステム、材質、塗装色、コーティング、表面処理などは、さまざまな作業環境に合わせてカスタマイズ可能です。.
