Informazioni sul Progetto

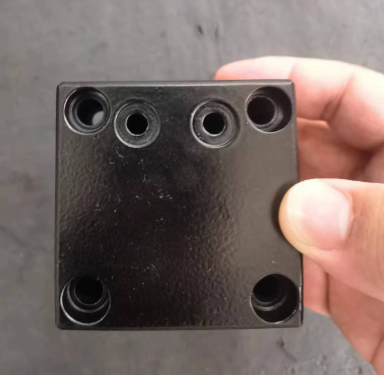

Nome del Progetto: Cilindro Idraulico Compatto per Attrezzature Elettriche
Attrezzature Applicate: Macchine di Serraggio
Codice d'Ordine: CX 32x16x10-14MPa
Pressione Operativa: 14MPa
Tipo di Cilindro: Cilindro Idraulico a Doppio Effetto
Panoramica sul Contesto e i Requisiti del Progetto
Questo è stato un nuovo progetto di sviluppo di cilindri compatti per attrezzature idrauliche di serraggio.
Il cliente richiedeva un cilindro idraulico molto piccolo con una corsa corta e prestazioni di trazione stabili in uno spazio di installazione limitato.
Richiesta Iniziale del Cliente
- Obiettivo del volume del cilindro: molto compatto (dimensione di riferimento attorno alla classe di 50 mm³)
- Lunghezza della corsa: 10mm
- Applicazione focalizzata sulla trazione
- Ingressi idraulici montati sul retro
- Pressione desiderata da parte del cliente: 200 bar (200 kg/cm²)
- Necessità di una struttura monodirezionale o bidirezionale
Obiettivo Ingegneristico
Il nostro obiettivo era fornire un progetto che soddisfacesse pienamente le esigenze di installazione e prestazione del cliente, ottimizzando nel contempo i principali parametri tecnici da una prospettiva professionale di ingegneria idraulica per una migliore affidabilità e capacità di produzione.
II. Requisiti Speciali del Cliente (Personalizzazione)
Basato sulla comunicazione con il cliente, i principali punti di personalizzazione erano:
- Involucro del cilindro estremamente compatto
- Corsa corta (10mm) con uscita stabile
- Porte posteriori per un layout della macchina compatto
- Raccomandazione per l'ottimizzazione della pressione
- Il cliente ha inizialmente richiesto 200 bar
- Abbiamo raccomandato 140 bar (14MPa) per migliorare l'equilibrio complessivo di compattezza, affidabilità della tenuta e durata del servizio
- Design a doppio effetto per garantire un movimento controllato in entrambe le direzioni
III. Descrizione della Soluzione e del Design
Secondo le esigenze del progetto, abbiamo fornito una soluzione compatta personalizzata basata su standard:
- Tipo: Cilindro idraulico a doppio effetto
- Tazza: 32mm
- Rod: 16mm
- Corsa: 10mm
- Filettatura: M16
- Layout del Portoil: Montato sul retro
- Pressione di lavoro: 14MPa
Punti Salienti del Design
- Struttura compatta: adatta per spazi di montaggio limitati nei sistemi di serraggio elettrici
- Configurazione della porta posteriore: semplifica il routing delle tubazioni in layout di attrezzature dense
- Livello di pressione ottimizzato (14MPa): migliore tenuta e durata in un formato di cilindro micro-compatto
- Architettura standardizzata: aiuta a ridurre i costi e migliorare i tempi di produzione per la produzione in serie
IV. Risultato del Progetto e Effetto Applicativo
Dopo la produzione e la convalida del prototipo, il cilindro ha raggiunto le prestazioni attese nel funzionamento della macchina di serraggio:
- Attuazione bidirezionale stabile
- Movimento di trazione affidabile sotto pressione target
- Integrazione fluida nella struttura dell'attrezzatura compatta
- Buona producibilità per la scalabilità della produzione
V. Feedback del Cliente
- Sintesi del feedback: Approvazione del prototipo/campione completata con successo, seguita da acquisto in serie.
- Il cliente ha confermato che le dimensioni compatte e i parametri tecnici rivisti corrispondevano bene ai requisiti dell'attrezzatura.
