Aisoar Hydraulics personalizza i cilindri idraulici a tirante per soddisfare le esigenze dei clienti in termini di stili di montaggio, valori di pressione, dimensioni e configurazioni.
Serie correlate
CILINDRO IDRAULICO DEL TIRANTE PERSONALIZZATO
Aisoar Hydraulics personalizza i cilindri idraulici a tirante per soddisfare le esigenze dei clienti in termini di stili di montaggio, valori di pressione, dimensioni e configurazioni. Siamo inoltre in grado di supportare pienamente i clienti di piccole e medie dimensioni per aiutarli a crescere.
| Tempi di consegna: | 4-6 settimane |
|---|---|
| Servizio: | OEM, ODM |
| Dimensione del foro: | Da 1,5” a 12” |
| Lunghezza massima della corsa: | 120” |
| Pressioni di esercizio: | fino a 5.000 PSI |
| Tipo di montaggio: | Clevis, traversa, supporti sferici girevoli, tang e così via. |
| Applicazioni: | Pressa, Attrezzature per stampaggio, Macchina di stampaggio ad iniezione |
CILINDRO IDRAULICO DEL TIRANTE PERSONALIZZATO
Panoramica dei cilindri idraulici a tirante personalizzati:
Aisoar Hydraulics personalizza i cilindri idraulici a tirante per soddisfare le esigenze dei clienti in termini di stili di montaggio, valori di pressione, dimensioni e configurazioni. Siamo inoltre in grado di supportare pienamente i clienti di piccole e medie dimensioni per aiutarli a crescere.
Panoramica dei cilindri idraulici a tirante personalizzati:
AiSoar offre cilindri idraulici a tirante personalizzati, con alesaggio da 1 a 5 pollici, corsa da 0,25 a 120 pollici e pressione nominale da 200 PSI a 3000 PSI. AiSoar fornisce cilindri idraulici a tirante personalizzati con opzioni di montaggio, opzioni di valvole integrate, opzioni di pressione e temperatura e opzioni di dimensioni metriche e in pollici. Sono disponibili tutti i montaggi ISO standard.
Poiché i cilindri a tirante non devono essere saldati, non ci sono limiti di materiale. Possiamo utilizzare ghisa, acciaio fuso e acciaio forgiato per le diverse pressioni di esercizio. Possiamo realizzare modelli per il coperchio e altri componenti per risparmiare sui costi.
Concetto di base:
Comprendere bene il concetto di base ci aiuta a progettare un cilindro personalizzato in grado di soddisfare la vostra applicazione specifica.
- Applicazione del cilindro: Funzione e condizioni operative del cilindro e della macchina nel suo complesso.
- Forza/carico: la forza esercitata. Il cilindro deve spingere, tirare o entrambi? La forza richiesta determina le dimensioni dell'alesaggio in relazione alla pressione di esercizio.
- Tipo di cilindro: Tipi di costruzione del cilindro, Struttura del cilindro.
- Tipo di montaggio: Come si monta un cilindro idraulico? I tipi di montaggio comprendono il montaggio su base e il montaggio su stelo.
- Pressione di esercizio del sistema (psi): Pressione massima della bombola.
- Tipo di fluido: Categoria del fluido idraulico fornito ai cilindri.
- Temperatura: La personalizzazione deve tenere conto dei fattori ambientali e degli estremi climatici.
- Velocità di movimento: velocità dello stelo retratto ed esteso.
- Tubo di arresto: Può aumentare la distanza tra i cuscinetti dello stelo e del pistone, migliorare la stabilità e la durata dei cuscinetti del pistone.

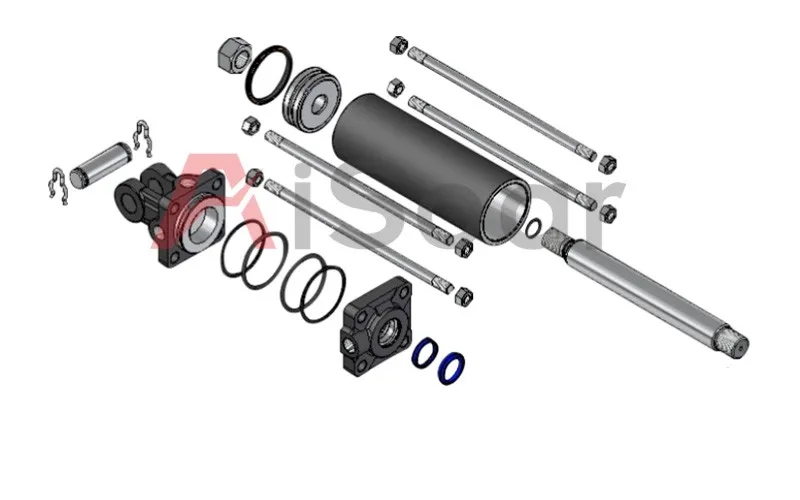

Cilindri idraulici a tirante personalizzati Materiale:
| COMPONENTI | MATERIALE | |
| ≤1000 PSI | ≥1000 PSI ≤ 3000PSI | |
| Coperchio e cappuccio | Ghisa HT200 | Ghisa (QT450, QT500), acciaio C1045 forgiato |
| Tiranti | Acciaio C1025 | Acciaio C1045 con rinvenimento |
| Pistone | Ghisa HT200 | Ghisa (QT450, QT500), acciaio C1045 |
| Fissaggio delle estremità delle aste | Ghisa HT200 | Ghisa (QT450, QT500), forgiato, acciaio C1045 |
Ecco due modi in cui progettiamo e realizziamo cilindri idraulici a tirante personalizzati:
1) Effettuare semplici modifiche sulla base degli stili standard.
Abbiamo cilindri idraulici a tirante standard che resistono a pressioni di 3 MPa, 7 MPa, 14 MPa e 21 MPa. È sufficiente apportare alcune piccole modifiche sulla base dei nostri elementi standard modulari; è il modo più economico per soddisfare le vostre esigenze per un'applicazione specifica. Ad esempio, è possibile regolare il tipo di porta dell'olio con cuscino, le estremità delle aste filettate con attacco, l'interruttore di prossimità e il tubo in acciaio con funzione magnetica. È necessario stampare il disegno degli stili standard e annotare le regolazioni. Mostrandoci il disegno, è possibile ottenere un preventivo gratuito.
2) Personalizzare completamente i cilindri idraulici.
Scegliere materiali e configurazioni per soddisfare perfettamente i vostri requisiti di applicazione e prestazioni. Se disponete di un disegno o di un campione, possiamo personalizzare completamente i cilindri idraulici sulla base del vostro disegno o campione. I componenti saranno lavorati a macchina per i piccoli ordini, ma per i grandi ordini, i componenti del cilindro possono essere realizzati a stampo per risparmiare sui costi.
CILINDRO IDRAULICO DEL TIRANTE PERSONALIZZATO

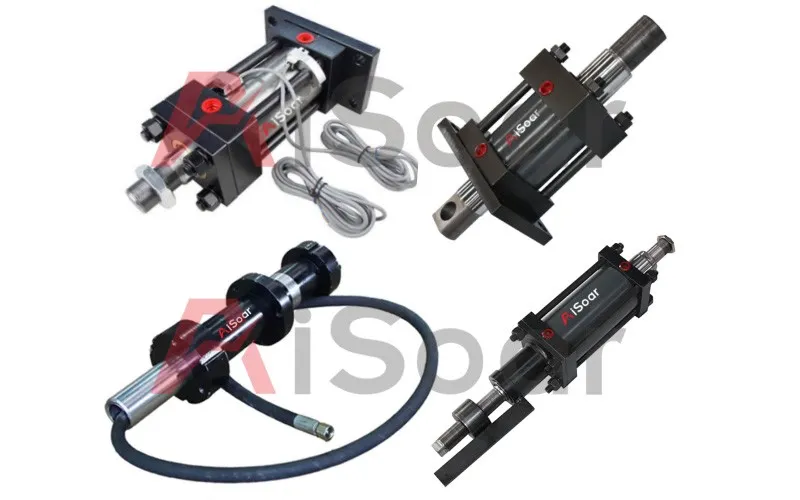

Tipi di cilindri OEM
Stili di cilindri
Doppie aste, cilindro magnetico, cilindro del sensore di spostamento, asta del pistone cava

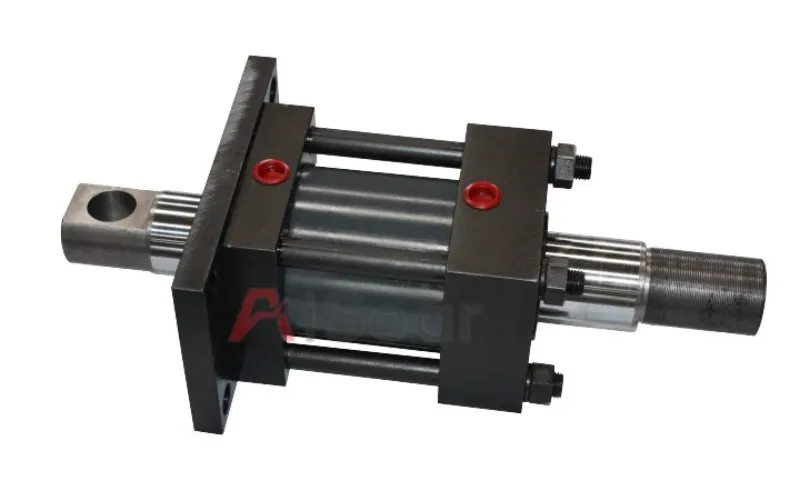

Aste doppie
I cilindri a doppio stelo funzionano con un unico pistone e due steli contrapposti. Quando uno stelo si estende, l'altro stelo si ritrae. Di conseguenza, le due estremità possono lavorare reciprocamente nel posizionamento o nello spostamento con la stessa forza, la stessa lunghezza di corsa e la stessa velocità. AiSoar produce cilindri idraulici a doppio stelo per una varietà di applicazioni che richiedono una forza di spinta e/o di trazione da entrambe le estremità del cilindro.

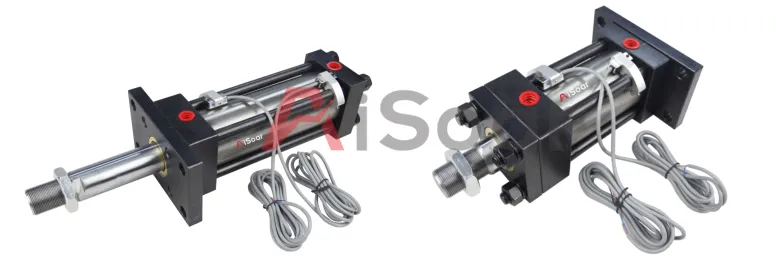

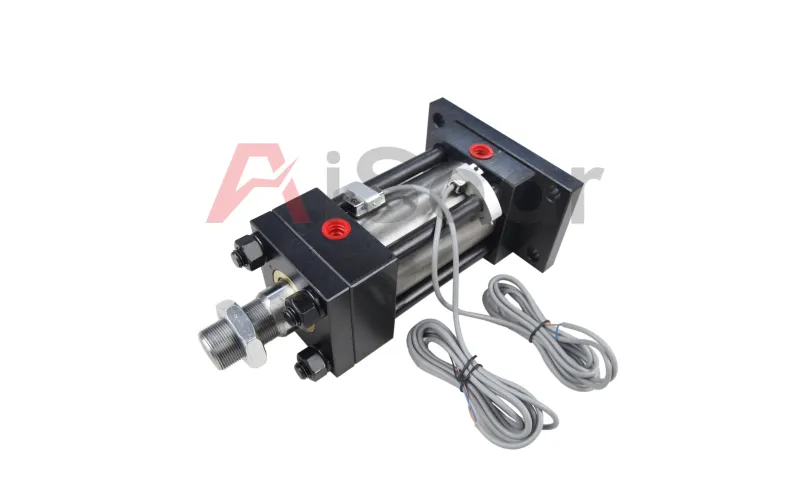

Cilindro magnetico
Il cilindro idraulico magnetico può essere utilizzato nell'industria automobilistica, metallurgica, chimica e in altri settori, adatto a occasioni che richiedono segnali di feedback in una determinata posizione a metà della corsa.
Caratteristiche: il pistone del cilindro con un anello magnetico, l'interruttore a induzione esterno del cilindro, il numero di posizioni illimitate (generalmente 1-3) può essere nella gamma di corse di diverse posizioni del segnale di feedback del punto, per completare il processo di azione più complesso.

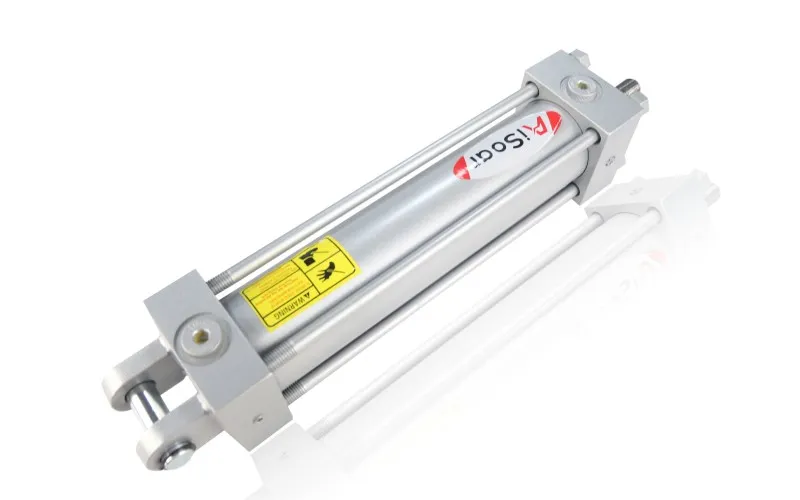

Cilindri ammortizzati
Molte applicazioni richiedono l'uso di un cilindro idraulico per sopportare carichi d'urto alle estremità della corsa del pistone. Questo carico di stress può essere notevolmente ridotto utilizzando un design ammortizzato. L'ammortizzazione in un cilindro idraulico può essere semplice o sofisticata, a seconda delle esigenze dell'applicazione. Aisoar può progettare e costruire cilindri idraulici con ammortizzatori su una o entrambe le estremità della corsa.

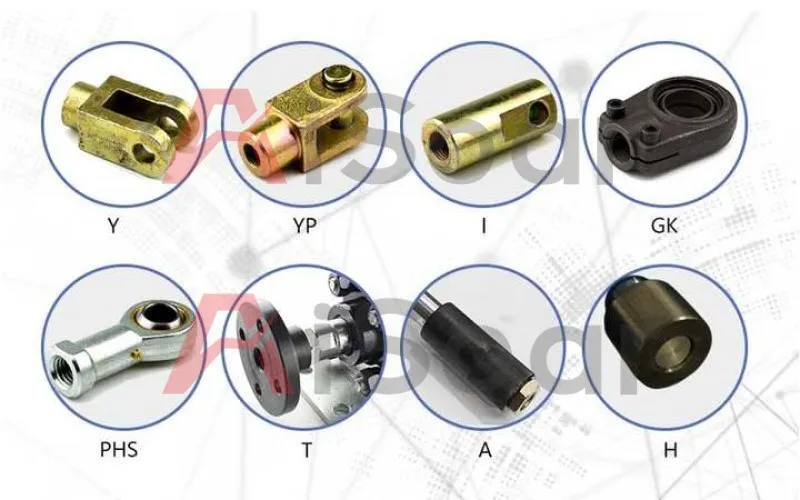

Aste
Clevis, occhiello sferico, boccola saldata, dado regolabile

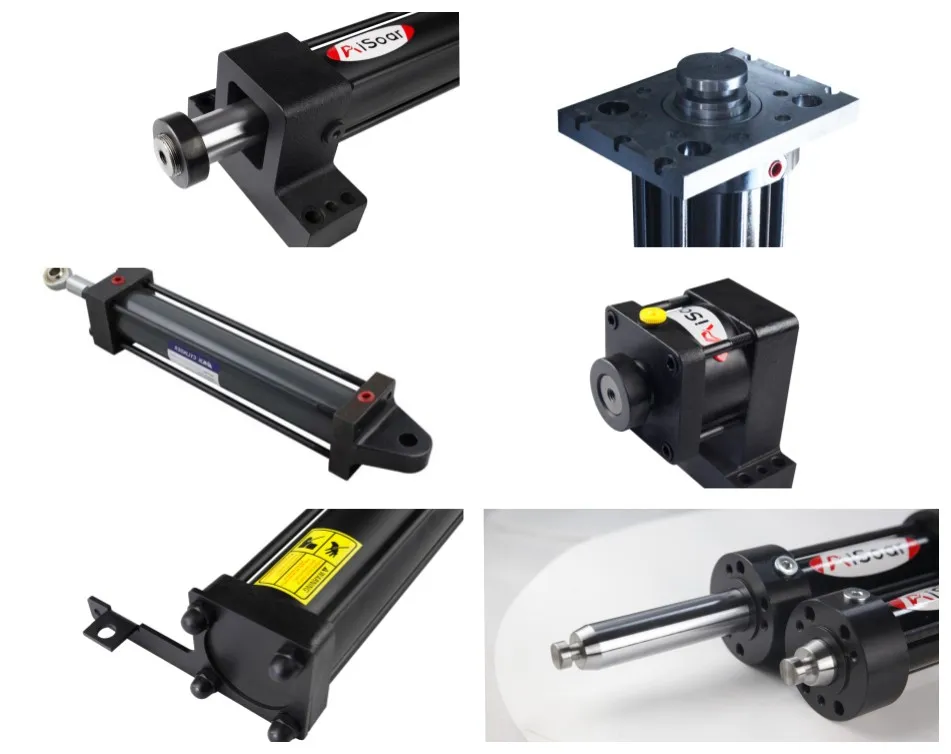

Opzioni del tipo di montaggio
Siamo in grado di gestire tutte le vostre esigenze di montaggio
CILINDRO IDRAULICO DEL TIRANTE PERSONALIZZATO
Opzioni di materiale
Opzioni e materiali standard
-Asta cromata dura con possibilità di : 7-4 SS, acciaio nitro, NiCr o temprato a induzione,
-Tubi DOM levigati di precisione
Anello di usura della guarnizione del pistone nominale -5000PSI
-Pistone e premistoppa in ghisa duttile. Acciaio C1045, ghisa duttile, acciaio inox opzionale.

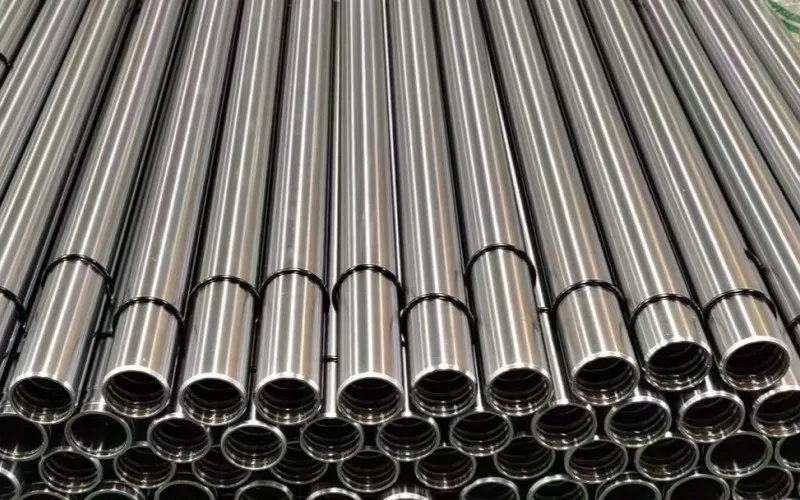

Cilindro Canna/Tubo
I principali materiali comunemente utilizzati per le canne dei cilindri idraulici sono
20 Tubo in acciaio #: 20 si riferisce al contenuto di carbonio di 0,2%, è un acciaio a basso tenore di carbonio, la resistenza dell'acciaio è bassa, la tenacità, la plasticità e la saldabilità sono molto buone.
Tubo in acciaio 35#: il contenuto medio di carbonio di circa 0,35%, è un acciaio a medio tenore di carbonio.
Tubo in acciaio 45#: il contenuto di carbonio di circa 0,45%, un acciaio a medio tenore di carbonio.

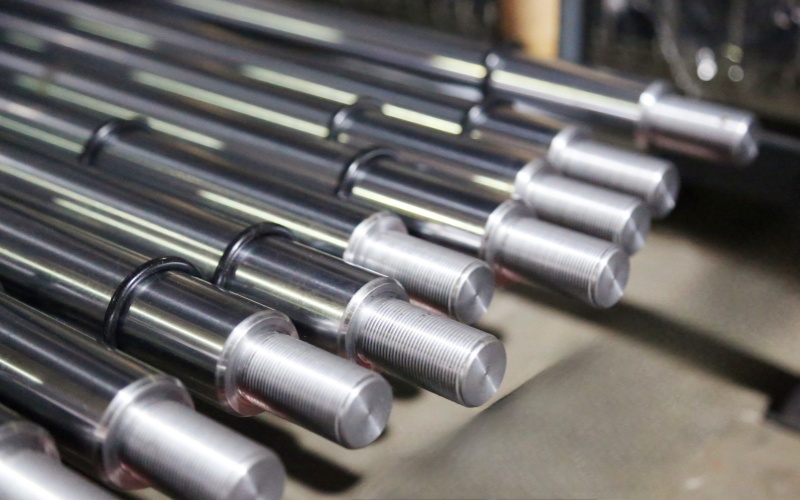

Stelo del pistone
Materiale dello stelo: ordinario: acciaio 45# (predefinito) acciaio inox 304, 316: 40Cr, 40
Strato di placcatura: comune: ≥0,02 mm opzionale: 0,03~0,05 mm, ≥0,05 mm
Rettilineità: ≤0,15/m
Rugosità: <0.2
Superficie esterna: assenza di bolle, fori di spillo e protuberanze
Durezza: Normale: durezza del nucleo HRC17, durezza della cromatura HRC60 Tempra: durezza del nucleo HRC24-34, durezza della cromatura HRC60
Tempra: durezza del nucleo HRC52-59, durezza della cromatura HV800, durezza che può arrivare fino a 850-900HV

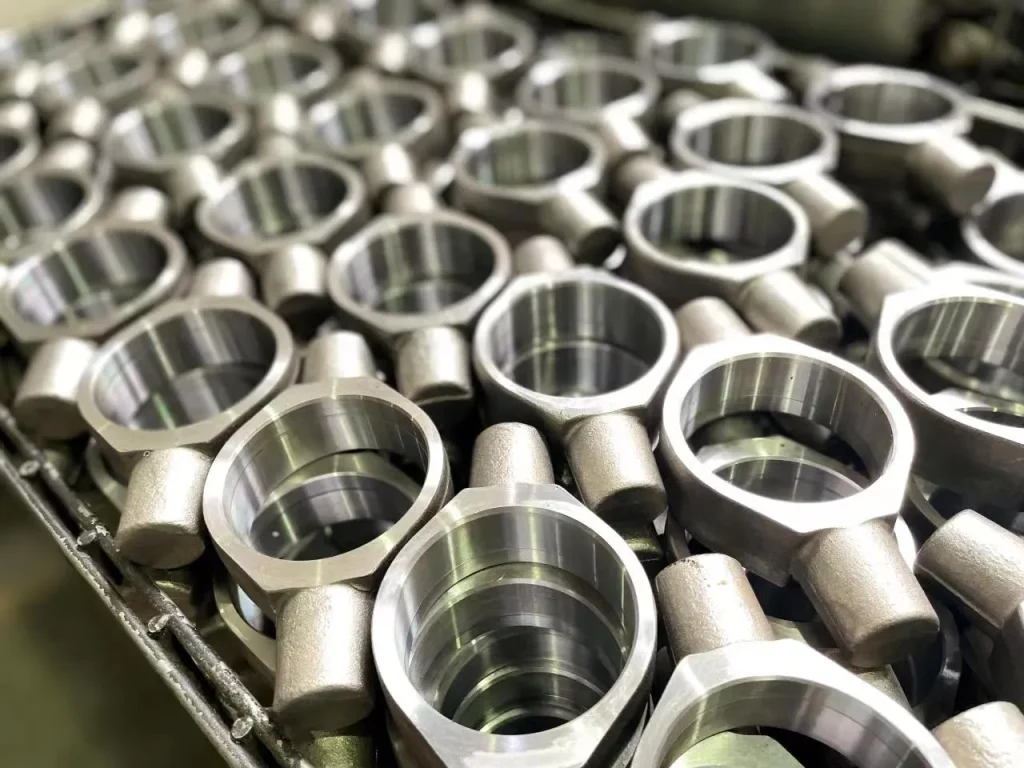

Parti forgiate
I forgiati sono superiori alle fusioni e alle lavorazioni, in quanto l'integrità strutturale è in grado di sopportare le forze più elevate presenti in un'applicazione rigorosa o ad alto ciclo di lavoro.
- resistenza strutturale
- flusso direzionale dei cereali
- resistenza agli urti e alla fatica
- efficienza produttiva
- riduzione dei tassi di scarto
Componenti fusi
I pezzi forgiati sono superiori ai pezzi fusi e fabbricati perché l'integrità strutturale può sopportare le forze più elevate presenti in applicazioni rigorose o ad alto carico ciclico.
- Aumento della forza
- Saldatura ridotta perché le sezioni trasversali sono stampate come un unico pezzo
- È possibile produrre forme complesse
- Processo ripetitivo e preciso
- Le piastre di montaggio o le alette possono essere stampate nel componente.
- Eccellente lavorabilità
- Finitura e aspetto migliorati
- Risparmio sui costi
CILINDRO IDRAULICO DEL TIRANTE PERSONALIZZATO
Chiamateci o visitate il nostro sito web per ottenere maggiori informazioni sui cilindri idraulici di cui avete bisogno.
Richiedi un preventivo
Produzione
Il cilindro idraulico personalizzato AiSoar è la vostra scelta migliore
1. Siamo un'azienda a conduzione familiare con uno staff completo di dipartimenti di ingegneria, produzione, controllo qualità, vendite e assistenza clienti. La nostra fabbrica copre un'area di 13.000 metri quadrati con officine standard moderne e più di 200 set di attrezzature all'avanguardia.
2. Abbiamo più di 20 anni di esperienza nella progettazione e produzione di cilindri idraulici personalizzati. Il nostro sviluppo ha dedicato molto tempo e sforzi all'organizzazione di moduli standardizzati e alla standardizzazione del flusso di processo. Ora che disponiamo di elementi standard modulari, utilizziamo un sistema PLM per gestire i disegni e un sistema MES per la documentazione, la tracciabilità e la trasparenza dei dati.
3. Produzione a breve termine per cilindri personalizzati, anche solo 1 pc è supportato. Per i cilindri idraulici personalizzati, sono preferiti gli ordini di grandi dimensioni, gli ordini di lotti di medie dimensioni sono pienamente supportati e i piccoli ordini sono accettabili per i clienti a lungo termine. Standardizzando e ottimizzando le specifiche dei componenti, possiamo integrare le risorse e applicarle agli ordini dei diversi clienti. In questo modo, anche quando un singolo ordine di acquisto non è su larga scala, i costi dei componenti possono essere molto più bassi.
4. Ci prendiamo cura dei nostri cilindri come dei nostri figli. Produciamo tutte le parti internamente, quindi la qualità dei nostri cilindri idraulici è eccellente. Prima dell'assemblaggio, puliamo tutte le parti con una macchina per la pulizia ad alta pressione, e laviamo prima del collaudo. Ogni cilindro viene sottoposto alla procedura di collaudo prima dell'imballaggio, per verificare che non vi siano perdite di tenuta interne o esterne. Prima della verniciatura principale, i cilindri vengono verniciati con il primer, per garantire un aspetto perfetto.
Guida personalizzata
CILINDRO IDRAULICO TIE ROD PERSONALIZZATO Guida
In primo luogo, è necessario determinare i parametri tecnici: dimensione dell'alesaggio, dimensione dello stelo, corsa, pressione di esercizio e forza richiesta (carico della colonna). È molto utile che ci indichiate l'applicazione dei cilindri, che compiliate questo modulo e che lo restituiate via e-mail a [email protected]. Se preferite, fornite le informazioni di contatto su questa pagina e seguite con la stampa del vostro cilindro.
In secondo luogo, è necessario selezionare i tipi di montaggio appropriati per le teste a snodo e le teste di base, in grado di soddisfare le esigenze dell'applicazione. Considerate i requisiti di spazio e il funzionamento del carico.
Altre informazioni: stile e dimensioni della porta, verniciatura e confezione
