آیا دچار افت قدرت هیدرولیکی هستید؟ این موجب عملکرد غیرقابل پیشبینی، از دست رفتن بهرهوری و خطرات ایمنی بالقوه میشود. شناسایی نشتیهای داخلی برای بازگرداندن عملکرد و جلوگیری از آسیبهای بیشتر به اجزا حیاتی است.
برای بررسی اینکه آیا یک سیلندر هیدرولیک به طور داخلی نشتی دارد یا خیر، به انحراف یا خزیدن هنگام نگهداری بار توجه کنید، یک آزمایش ساده بیمسیر با استفاده از فلومتر را انجام دهید، یا یک تست ایزوله با بالای ورودیهای سیلندر و نظارت بر افت فشار انجام دهید.
روشهای دقیقی برای شناسایی نشتیهای داخلی سیلندر و جلوگیری از شکستهای پرهزینه کشف کنید.
ظهور نشتی داخلی سیلندر هیدرولیک
نشتی داخلی سیلندر هیدرولیک: درک تهدید خاموش
نشتی داخلی در یک سیلندر هیدرولیک، هرچند پنهان، یک مشکل عمده است که به آرامی عملکرد سیستم را تخریب میکند. بر خلاف چکههای روغن خارجی، این هنگامی رخ میدهد که سیال هیدرولیک از مهر و مومهای سیلندرهای هیدرولیک به طور داخلی، عمدتاً از طریق پیستون عبور میکند.
شاخصهای کلیدی نشتی داخلی شامل:
- انحراف/خزیدن سیلندر: شایعترین علامت، جایی که یک عملگر به آرامی از موقعیت مورد نظر خود حرکت میکند حتی زمانی که شیر کنترل در مرکز یا بسته است (به عنوان مثال، یک بوم بالابر به آرامی پایین میآید).
- عملکرد کاهش یافته: به صورت کاهش ظرفیت بارگیری، سرعتهای انبساط یا انقباض کندتر از حد طبیعی تحت بار، یا ناتوانی در حفظ موقعیت پایدار در برابر نیروهای خارجی تظاهر مییابد.
این مشکل خاموش به این دلیل رخ میدهد که مایع تحت فشار از کنار مهر و مومهای فرسوده خارج میشود به جای اینکه کار تولید کند. شناسایی زودهنگام این علائم برای تعمیر سریع ضروری است. تعمیر سیلندر هیدرولیک اقدامات.

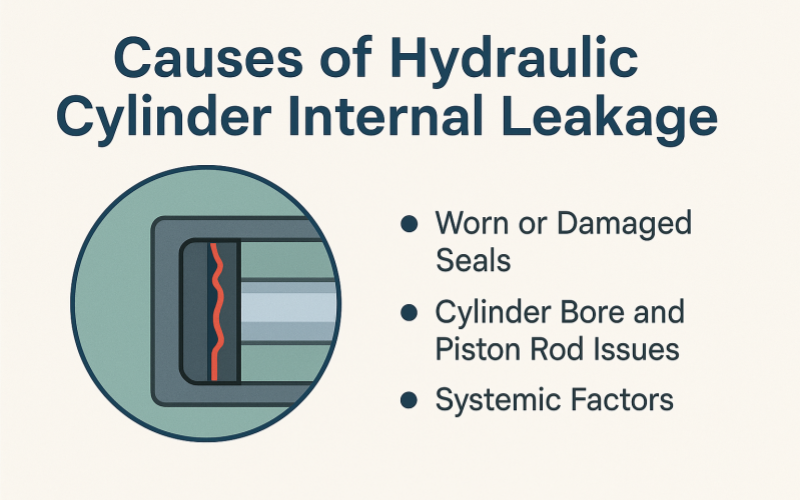

علل نشتی داخلی سیلندر هیدرولیک
چندین عامل به یک نشت داخلی سیلندر هیدرولیک کمک میکند.. درک این Causes برای جلوگیری از مشکلات و تضمین طول عمر تجهیزات شما ضروری است.
مقصران اصلی: نشتی یا آسیب دیدگی مهر و موم ها
رایجترین دلیل نشت داخلی معمولاً مهر و مومهای پیستون فرسوده یا آسیبدیده برای سیلندرهای هیدرولیک است.. این مهر و مومها، حتی اگر با کیفیت بالا باشند، به مرور زمان به دلیل:
- سایش مداوم در حین عملیات
- قرار گرفتن در معرض آلودگیها درون مایع هیدرولیک
- دمای عملیات بالا
- مسائل عدم سازگاری شیمیایی بین مواد مهر و موم و مایع هیدرولیک
- سایش و فرسودگی طبیعی از میلیونها چرخه عملیاتی
مشکلات سوراخ سیلندر و میله پیستون
آسیب به اجزای داخلی سیلندر نیز میتواند راههایی برای دور زدن مایع ایجاد کند:
- خراشها، فرو رفتگیها یا انحراف در مته سیلندر (سطح داخلی)
- آسیب به میله پیستون سطح
- A میله پیستون خم شده یا نادرست, که میتواند منجر به ساییدگی نابرابر و زودرس آببند شود
عوامل سیستمیک
مسائل گستردهتری در سیستم هیدرولیک نیز میتوانند به نشتهای داخلی منجر شوند:
- نوسانات فشار بالا در سیستم: فشار ناگهانی و بیش از حد میتواند منجر به فشار و آسیب به آببندها شود.
- کویتاسیون: تشکیل و فروپاشی حبابهای بخار در مایع میتواند به مواد آببند و سطوح داخلی آسیب بزند.
- مایع هیدرولیک نادرست:
- استفاده از نوع نادرست مایع هیدرولیک که با آببندها سازگار نیست.
- مایع با آلودگی ذرات بیش از حد به عنوان یک ساینده عمل میکند و به سطوح داخلی و آببندها آسیب میزند، که منجر به نشت کاهش سیلندر.
شرایط آزمون نشتی داخلی
قبل از تلاش برای تشخیص چگونگی نشت داخلی سیلندر هیدرولیک, مهم است که شرایط آزمایشی صحیح را برای دستیابی به نتایج دقیق و قابل اعتماد تضمین کنید. آمادهسازی صحیح سیستم شما مانع از نتایج گمراهکننده میشود و تضمین میکند که عیبیابی به صورت مؤثر انجام میشود.
| شرایط آزمایشی ضروری برای تشخیص نشت داخلی | |
| دمای عملیاتی نرمال: | 1. سیستم هیدرولیک باید در دمای عادی کار خود قرار داشته باشد. |
| 2. روغن سرد غلیظتر است و رفتار متفاوتی دارد که میتواند نشتهای داخلی جزئی را پنهان کند. | |
| فشار پایدار سیستم: | 1. فشار سیستم باید پایدار باشد و در محدوده فشار کاری تعیینشده سیلندر قرار گیرد. |
| 2. نوسانات فشار میتواند خوانشهای گمراهکنندهای ایجاد کند و تشخیص دقیق را دشوار کند. | |
| اعمال بار نمایندگی | 1. باری که در طول آزمایش به سیلندر اعمال میشود باید نمایانگر شرایط کاری آن باشد. |
| 2. بهطور ایده آل، باید بخشی قابل توجه از بار حداکثر تعیینشده آن را اعمال کنید، زیرا نشت داخلی معمولاً در زیر فشار بالاتر بیشتر نمایان میشود. | |
| رفع نشتهای خارجی ابتدا: | 1. اطمینان حاصل کنید که تمامی نشتهای خارجی قبل از شروع آزمایش برطرف شدهاند. |
| 2. از دست دادن مایع خارجی ممکن است تشخیص را دچار سردرگمی کند و شناسایی مشکلات داخلی را دشوار سازد. | |
| موقعیت شیر کنترل: | 1. شیر کنترل باید در موقعیت خنثی یا بسته باشد. |
| 2. این کار از تأثیر عوامل خارجی بر ظرفیت نگهداری سیلندر در آزمون نشتی داخلی جلوگیری میکند. | |

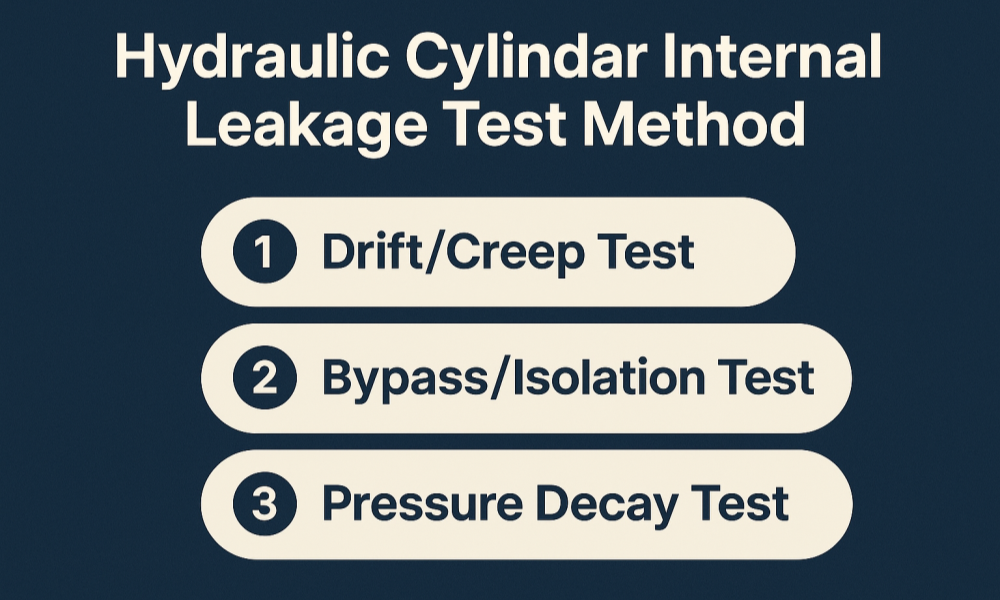

روش آزمون نشتی داخلی سیلندر هیدرولیک
تشخیص دقیق نشتی داخلی سیلندر هیدرولیک به روشهای آزمایش خاصی نیاز دارد.
1. آزمون انحراف/خزیدن
این سادهترین و مقدماتیترین آزمایش است. بار را بر روی سیلندر وارد کنید و شیر کنترل را در موقعیت خنثی قرار دهید (در صورت امکان، از جریان خارجی جلوگیری کنید). موقعیت میله سیلندر را نسبت به بدنه علامتگذاری کنید. حرکت میله را در یک دوره معین (به عنوان مثال، 5-15 دقیقه) زیر نظر داشته باشید. هر حرکت معناداری نشاندهنده نشتی داخلی است. نرخ انحراف به طور مستقیم با شدت آن مرتبط است. کاهش سیلندر. در حالی که آسان است، اما کمیت سنج نیست.
2. آزمون بیمسیر/ایزوله
این روش دادههای دقیقی را فراهم میکند. کاهش سیلندر.
- موارد مورد نیاز: یک متر جریان (نوع متلاطم یا جابجایی مثبت، قادر به مدیریت مایع هیدرولیکی)، دو شلنگ هیدرولیکی با اتصالات مناسب و درپوش یا پلاگین.
- روند کار:
1. پیستون را به طور کامل جمع کنید. 2. شلنگ انتهای میله را از پورت سیلندر جدا کنید. خط ورودی از شیر را مسدود کنید تا از خروج روغن از سیستم جلوگیری شود، اما پورت انتهای میله روی سیلندر را باز بگذارید. 3. یک سر شلنگ را به پورت انتهای میله سیلندر و سر دیگر را به خط برگشتی مخزن هیدرولیکی (یا به یک سطل برای اندازهگیری حجم در طول زمان) متصل کنید. 4. فشار کامل را به سر درپوش سیلندر با استفاده از پمپ سیستم اعمال کنید. 5. متر جریان را مشاهده کنید یا حجم روغن جمعآوری شده از انتهای میله را در یک زمان مشخص اندازهگیری کنید. هر جریانی نشاندهنده نشت داخلی از میان مهر و موم پیستون است. 6. این روند را با سیلندر به طور کامل کشیده شده تکرار کنید و سر درپوش را آزمایش کنید. شلنگ انتهای درپوش را جدا کنید، خط را مسدود کنید و شلنگی از پورت سر درپوش سیلندر به خط برگشتی متصل کنید. فشار را به انتهای میله اعمال کنید. - تفسیر: نرخ جریان بالاتر از تحمل مشخص شده توسط سازنده برای مهر و مومهای سیلندرهای هیدرولیک (اغلب صفر یا حداقل برای سیلندرهای جدید) نشت داخلی را تأیید میکند. این یک روش قطعی برای شناسایی اینکه آیا hydraulic-cylinder-is-leaking-internally و میزان آن قبل از تصمیمگیری برای تعمیر سیلندر هیدرولیک.
3. آزمون افت فشار
- موارد مورد نیاز: دو فشار سنج، اتصالات مناسب، و شیرهای کروی.
- روند کار:
1. سیلندر را به طور تقریبی تا نیمه بسط دهید.
2. فشار سنجها را بر روی هر دو پورت سر درپوش و انتهای میله نصب کنید.
3. شیرهای کروی را ببندید تا سیلندر را ایزوله کنید، که به طور عمده مایع را در هر دو طرف محبوس میکند.
4. در طول زمان، قرائتهای فشار را بر روی هر دو فشار سنج مشاهده کنید. - تفسیر: اگر نشت داخلی وجود داشته باشد، فشار در سمت فشار بالاتر به آرامی کاهش خواهد یافت، در حالی که فشار در سمت فشار پایینتر به آرامی افزایش مییابد زیرا مایع از مهر و موم پیستون عبور میکند. کاهش قابل توجه فشار در یک دوره کوتاه نشان دهنده نشت شدید است. کاهش سیلندر.
