유압 실린더의 크기를 정확하게 측정하는 데 어려움을 겪고 있다면 부정확한 변위 계산으로 인해 시스템 고장, 다운타임, 비효율적인 비용이 발생할 수 있습니다. 다행히도 올바른 공식과 방법을 배우면 장비가 항상 설계된 대로 작동할 수 있습니다.
유압 실린더 변위는 정확한 시스템 크기와 안정적인 성능을 보장하는 정밀한 공식을 사용하여 스트로크 동안 피스톤이 움직이는 유체의 양을 결정하여 계산됩니다.
변위, 계산 공식 및 이러한 수치가 유압 시스템의 성공에 필수적인 이유에 대한 자세한 내용은 계속 읽어보세요.

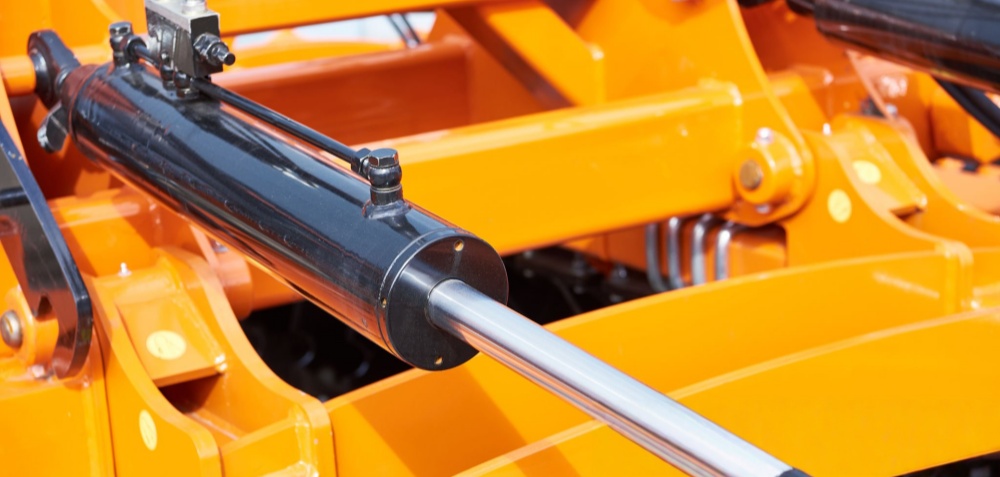

유압 실린더 변위란 무엇인가요?
유압 실린더 변위는 한 번의 스트로크 동안 피스톤이 이동하는 유체의 양으로, 유압 시스템의 '엔진 변위'와 같습니다. 이 값은 피스톤을 완전히 확장하거나 축소하는 데 필요한 유체의 양을 결정하여 동력 장치, 밸브 및 저장소의 크기를 적절하게 유지합니다.
복동 실린더의 경우 로드가 사용 가능한 부피를 감소시키므로 피스톤과 로드 양쪽의 변위를 모두 계산해야 합니다. 정확한 변위 계산은 시스템 고장, 압력 강하, 작업 속도 저하를 방지합니다. 실제로 피스톤 변위는 모든 유압, 유량 및 속도 결정의 기초를 형성하므로 크기 조정은 여기서부터 시작됩니다.
유압 실린더 변위 계산 공식
변위 공식은 간단합니다. 유압 실린더의 피스톤 변위를 결정하려면 다음 공식을 사용합니다:
유압 실린더 피스톤 변위 = π × (보어 직경 ÷ 2)² × 스트로크 길이
Where:
- π(파이):1416
- 보어 직경:실린더 내경(일반적으로 밀리미터 또는 인치 단위)
- 스트로크 길이:피스톤의 전체 이동 거리(밀리미터 또는 인치)
예: 예
보어 100mm, 스트로크 200mm의 실린더의 경우:
변위 = 3.1416 × (100 ÷ 2)² × 200 ≈ 1,570,800mm³(또는 1.57L)
이 공식은 실린더 하나의 배기량을 계산하는 데 사용됩니다. 총 엔진 배기량의 경우 이 결과에 실린더 수를 곱하면 됩니다.
단계별 계산 프로세스
- 실린더 보어 측정:실린더 또는 피스톤의 지름입니다.
- 스트로크 길이 결정：피스톤이 상사점에서 하사점까지 이동하는 거리입니다.
- 피스톤 반경 계산(필요한 경우)
- 피스톤 면적 계산
- 체적 변위 공식 적용
- 필요한 경우 단위 변환
실무에서 변위 계산의 역할 유압 시스템
유압 실린더 변위를 이해하는 것은 공식을 넘어 시스템 성능과 신뢰성의 핵심입니다.
최적화된 흐름 및 속도
변위는 유압 펌프가 각 실린더 스트로크에 대해 공급해야 하는 유체의 양을 결정합니다. 변위와 유량이 일치하지 않으면 액추에이터의 움직임이 느려지거나 스트로크 주기가 불완전해집니다. 예를 들어, 변위 공식을 간과하고 더 작은 펌프를 사용하는 시스템에서는 실린더 속도가 감소하고 작업 완료가 비효율적으로 이루어집니다.
저장소 크기 조정 및 시스템 안전
변위를 잘못 계산하면 저장소 용량이 부족해져 캐비테이션, 열 축적, 유압유 고갈과 같은 문제가 발생할 수 있습니다. 이로 인해 펌프와 씰이 손상되고 가동 중단 시간이 늘어날 수 있습니다. 정확한 피스톤 변위와 로드 변위 값을 사용하면 안전 위험 없이 전체 스트로크 사이클을 처리할 수 있는 저장소를 보장할 수 있습니다.
동기화 및 제어
변위는 동기화된 동작이 필요한 다중 실린더 시스템에서도 중요한 역할을 합니다. 실린더 간 변위가 조화를 이루지 않으면 부정확한 계산으로 인해 불규칙한 동작이 발생할 수 있으며, 이는 자재 취급, 프레스 및 첨단 자동화 제조에서 특히 중요합니다.
일반적인 실수 및 팁
복동 실린더에서 로드 측 계산 시에는 항상 로드 면적을 뺍니다.
변위 공식에 일관된 단위를 사용하여 변환 오류를 방지하세요.
정밀도와 변환 단계가 성능에 필수적인 엔진의 배기량 계산과 같은 관련 분야의 예제를 사용하여 계산을 검증합니다.
적합한 시스템 선택
유압 설계 시 적절한 피스톤 변위와 엔진 변위 계산을 통해 애플리케이션에서 적절한 속도, 힘 및 전반적인 효율성을 보장할 수 있습니다.
스윕 볼륨과 총 실린더 볼륨 비교
스윕 볼륨
피스톤이 실제로 이동하는 공간이라고 생각하면 됩니다. 구경거리 없이 바로 업무에 집중할 수 있습니다. 매 스트로크마다 유체가 움직이는 작업 영역입니다.
총 실린더 용량
손이 닿기 어려운 구석까지 모두 담을 수 있는 양입니다. 피스톤을 포함하여 실린더가 담을 수 있는 최대 용량입니다.
결론은?
스윕 볼륨은 어떤 작업이 진행 중인지 알려줍니다. 총 실린더 부피는 절대적인 한계를 알려줍니다. 이 두 가지를 혼용하면 유압 시스템에 원치 않는 문제가 발생할 수 있습니다!
총 부피 = 스윕 부피 + 연소실 부피
결론
정확한 유압 실린더 변위 계산은 안정적이고 효율적인 유압 시스템의 기초입니다. 올바른 변위 공식을 적용하고 스윕과 총 실린더 부피의 영향을 이해하면 장비의 원활한 작동을 보장하여 가동 중단 시간을 최소화하고 성능을 최적화하며 비용이 많이 드는 실수를 방지할 수 있습니다. 새로운 시스템을 설계하든 기존 기계를 유지보수하든 항상 신뢰할 수 있는 결과를 위해 정확한 변위 측정을 우선시하세요. 전문가의 조언이나 맞춤형 실린더 솔루션이 필요하신가요? 지금 바로 당사 팀에 문의하여 귀사의 어플리케이션에 가장 적합한 솔루션을 찾아보세요.
