아이소아 유압은 장착 스타일, 압력 등급, 크기 및 구성에 대한 고객의 요구 사항을 충족하도록 유압 실린더를 맞춤 제작합니다.
관련 시리즈
OEM 맞춤형 용접 유압 실린더
AiSoar 유압은 장착 타입, 압력 등급, 사이즈 및 구성에 대한 고객의 요구 사항을 충족하도록 유압 실린더를 맞춤 제작합니다. 또한 당사는 중소 규모 고객의 성장을 돕기 위해 전폭적인 지원을 아끼지 않습니다. 용접형 실린더는 대부분의 적용 분야에 사용할 수 있습니다. 용접 구조로 인해 디자인이 더 정교하거나 맞춤화될 수 있는 반면, 일반적으로 수리가 더 까다롭습니다. 콤팩트하고 맞춤형 설계가 가능한 용접형 실린더는 대부분의 경우 선호되는 솔루션입니다.
| 리드 타임: | 4~6주 |
|---|---|
| 서비스: | OEM, ODM |
| 보어 크기: | 1.25”에서 15”까지” |
| 최대 스트로크 길이: | 240” |
| 작동 압력: | 최대 4,500 PSI |

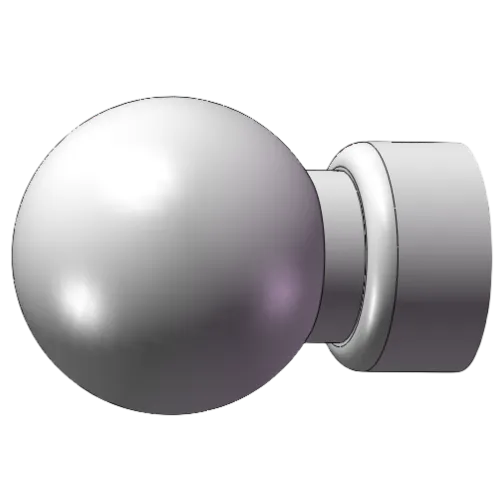

| 마운트 유형: | 클레비스, 크로스 튜브, 스위블 엔드 볼 마운트, 탱 등 |
| 적용 분야 | 건설 기계, 농업 장비, 특수 차량 |
OEM 맞춤형 용접 유압 실린더
최고의 신뢰성을 위한 맞춤형 용접 유압 실린더
At AiSoar 유압은 다양한 산업 적용 분야 및 까다로운 작동 환경에서 완벽한 신뢰성을 발휘하도록 설계된 맞춤형 용접 유압 실린더 의 설계 및 제조를 전문으로 합니다. 당사의 전문 엔지니어링 팀은 품질과 설계 유연성에 대한 당사의 약속을 바탕으로 모든 프리미엄 실린더 가 기대치를 초과하도록 보장합니다.
AiSoar 용접 실린더를 선택해야 하는 이유는 무엇인가요? 용접형 유압 실린더 는 콤팩트하고 견고한 디자인 and 뛰어난 맞춤화 가능성으로 인해 대부분의 적용 분야에서 선호되는 솔루션입니다. 타이로드 실린더에 비해 수리가 다소 까다로울 수 있지만, 그 고유한 강도와 맞춤형 구조는 장기적인 내구성과 높은 성능을 보장합니다..
고객의 정확한 사양에 맞춰 제작: AiSoar는 다음과 같은 광범위한 맞춤형 유압 실린더 솔루션 을 제공합니다.
- 보어 사이즈: 1.25″에서 15″까지
- 스트로크: 0.25″에서 240″까지
- 압력 등급: 200 PSI에서 4500 PSI까지
당사는 다양한 구조 타입, 장착 구성, 통합 밸브,특정 압력/온도 처리 등 유연한 옵션을 제공하며, 미터법 및 인치법 사이즈 모두 가능합니다.
| 작업 환경 | 고온(내열 씰), 저온(내한 씰) 및 기타 특수 유체 타입 |
| 재질 |
|
| 크기 | 비표준 사이즈 (맞춤형 보어 사이즈 / 로드 지름 / 스트로크) |

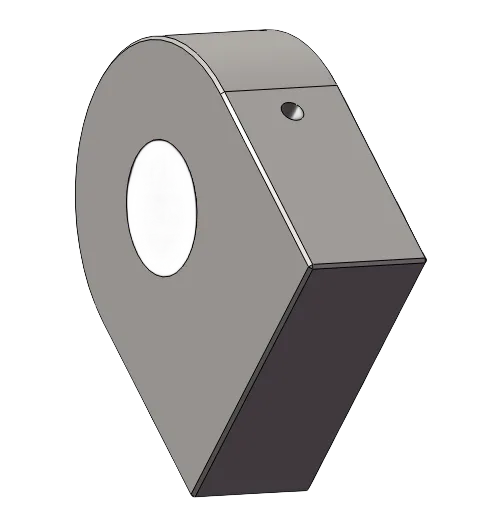

| 마운팅 유형 | 클레비스 -크로스 튜브 -플랜지 -탱 -트러니언 -구형 부싱 -풋 마운트 |
| 구조 | 단동식, 복동식, 이중 로드 및 기타 특수 구조. |
| 오일 포트 | 크기, 위치, 스타일 |
| 기능 + 밸브 | 파일럿 작동식 체크, 통합 밸브 등 |
| 표면 처리 | RAL, 팬톤(Pantone) 또는 컬러 칩 기준 도장. |
기본 개념
기본 개념을 잘 이해하면 특정 용도에 맞는 맞춤형 실린더를 설계하는 데 도움이 됩니다.
- 실린더 적용: 실린더 및 전체 기계의 기능 및 작동 조건.
- 힘/하중: 가해지는 힘입니다. 실린더를 밀거나 당기는 힘이 필요한가요, 아니면 둘 다 필요한가요? 필요한 힘은 작동 압력에 비례하여 보어 크기를 결정합니다.
- 실린더 유형: 실린더 구조 유형, 실린더의 구조.
- 장착 유형: 유압 실린더는 어떻게 장착하나요? 장착 유형에는 베이스 마운트와 로드 마운트가 있습니다.
- 시스템 작동 압력(psi): 실린더의 최대 압력입니다.
- 유체 유형: 실린더에 공급되는 유압 유체의 종류
- 온도: 환경적 요인과 극한의 날씨를 고려한 사용자 지정이 필요합니다.
- 이동 속도: 피스톤 로드가 수축 및 확장되는 속도입니다.
- 튜빙을 멈추세요: 로드와 피스톤 베어링 사이의 거리를 늘리고 안정성을 개선하며 피스톤 베어링 수명을 향상시킬 수 있습니다.
-
다음은 맞춤형 유압 실린더를 설계하고 제작하는 세 가지 방법입니다.
1）표준 스타일을 기반으로 간단히 조정
모듈식 표준 요소를 기반으로 약간의 수정만 하면 특정 애플리케이션의 요구 사항에 가장 비용 효율적으로 맞출 수 있습니다. 표준 스타일의 도면을 인쇄한 다음 수정이 필요한 크기를 적어주세요. 도면을 보여 주시면 무료 견적을 받으실 수 있습니다.2) 표준 스타일 간 구성 요소를 다양하게 조합
클레비스 베이스가 장착된 맞춤형 실린더와 탱 로드 엔드 또는 크로스 튜브 베이스 장착 및 클레비스 로드 엔드와 같은 표준 스타일 간의 다양한 구성 조합은 선택 사항입니다.
3) 완전 맞춤형 설계 및 엔지니어링 (처음부터 제작)
When your application demands truly unique specifications—due to 극한 조건, 심각한 공간 제약, 전례 없는 성능 요구, 또는 특수 장비 통합등으로 인해 애플리케이션이 진정으로 고유한 사양을 요구하는 경우, 당사의 전문 엔지니어링 팀이 준비되어 있습니다. 저희는 고객을 위해 유압 실린더를 처음부터 끝까지 설계하고 제작합니다..
이 포괄적인 접근 방식은 초기 개념, 상세 CAD 모델링, 재질 및 씰 선정, 특수 표면 처리, 엄격한 프로토타입 제작에 이르기까지 긴밀한 협력을 수반합니다. 당사는 가장 까다로운 애플리케이션에서 고객의 맞춤형 실린더 가 비교할 수 없는 성능, 내구성 및 신뢰성을 발휘하도록 정밀하게 설계되었음을 보장합니다.
맞춤형 용접 유압 실린더
OEM 실린더 유형
복동 실린더
더블 액션 실린더는 두 방향으로 추진력을 생성합니다. 따라서 하중을 위아래 또는 앞뒤로 밀 수 있습니다. 실린더의 양 끝에는 포트가 있어 유압 유체가 피스톤의 어느 쪽으로든 들어와 실린더를 확장하거나 수축할 수 있습니다.
어떤 것이 용도에 적합한지 결정하는 것은 완료해야 하는 작업에 따라 달라집니다. 단방향 이동만 필요한 경우 단동 실린더가 적합합니다. 동력의 작용으로 하중을 양방향으로 이동해야 하는 경우 복동 실린더가 이상적인 선택입니다.

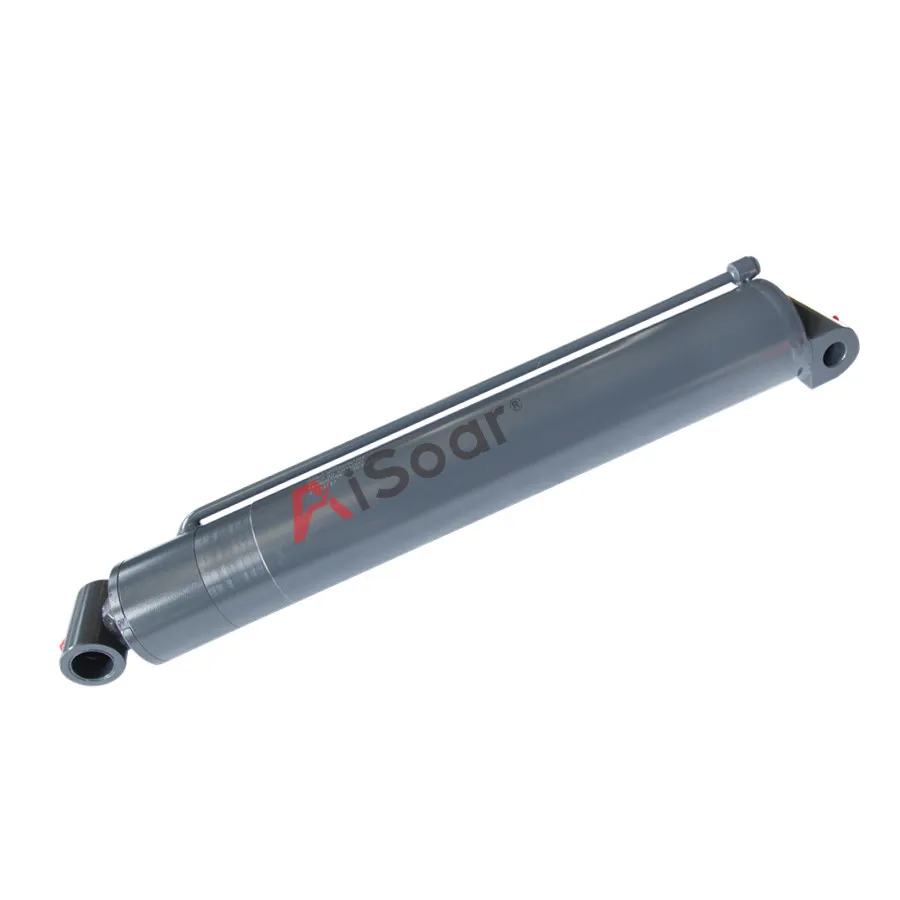

단동 실린더
단동식 유압 실린더의 플런저는 고압의 유압 유체가 실린더로 펌핑될 때 확장됩니다. 실린더를 후퇴시킬 때가 되면 실린더 설계에 따라 리턴 스프링을 사용하거나 하중 또는 중력에 의해 플런저를 후퇴시킬 수 있습니다.
단동식 유압 실린더는 복동식 실린더보다 더 간단합니다. 부품 수가 적기 때문에 고장이 날 확률이 훨씬 적기 때문에 유지보수 측면에서 좋은 소식입니다. 단동 실린더는 특히 빠르거나 제어된 후퇴가 필수적이지 않은 간단한 작업에 이상적입니다.
통합 밸브 실린더
애플리케이션에 카운터밸런스 또는 파일럿 작동식 체크 밸브가 필요한 경우 호스가 파손되더라도 부하 유지 보호 기능을 계속 제공하기 때문에 최적의 위치에 실린더에 직접 장착할 수 있습니다. 간단한 단일 또는 이중 카운터밸런스 밸브부터 복잡한 집적 회로까지, 당사의 전문가들이 실린더에 맞는 소형 밸브 매니폴드를 제작해 드립니다.
중공 로드 실린더
중공 피스톤이 있는 중공 피스톤 로드 실린더로, 몸체 전체 길이에 걸쳐 로드 또는 케이블을 삽입할 수 있습니다. 인장, 하중 테스트, 부싱 추출 및 유지보수 용도로 사용할 수 있습니다. 모든 실린더는 내식성을 극대화하기 위해 단단한 크롬 보어와 로드를 사용하며, 피스톤 베어링 부분은 청동으로 덮여 있어 부식을 줄이고 수명을 연장합니다.
더블 로드 실린더
더블 로드 엔드 실린더는 하나의 피스톤과 두 개의 반대쪽 로드로 작동합니다. 한쪽 로드가 확장되면 다른 쪽 로드는 후퇴합니다. 결과적으로 두 끝은 동일한 힘, 동일한 스트로크 길이 및 동일한 속도로 포지셔닝 또는 이동 시 상호 작업을 수행할 수 있습니다. 아이소어는 실린더의 양쪽 끝에서 밀거나 당기는 힘이 필요한 다양한 애플리케이션을 위한 더블 로드 엔드 유압 실린더를 제조합니다.

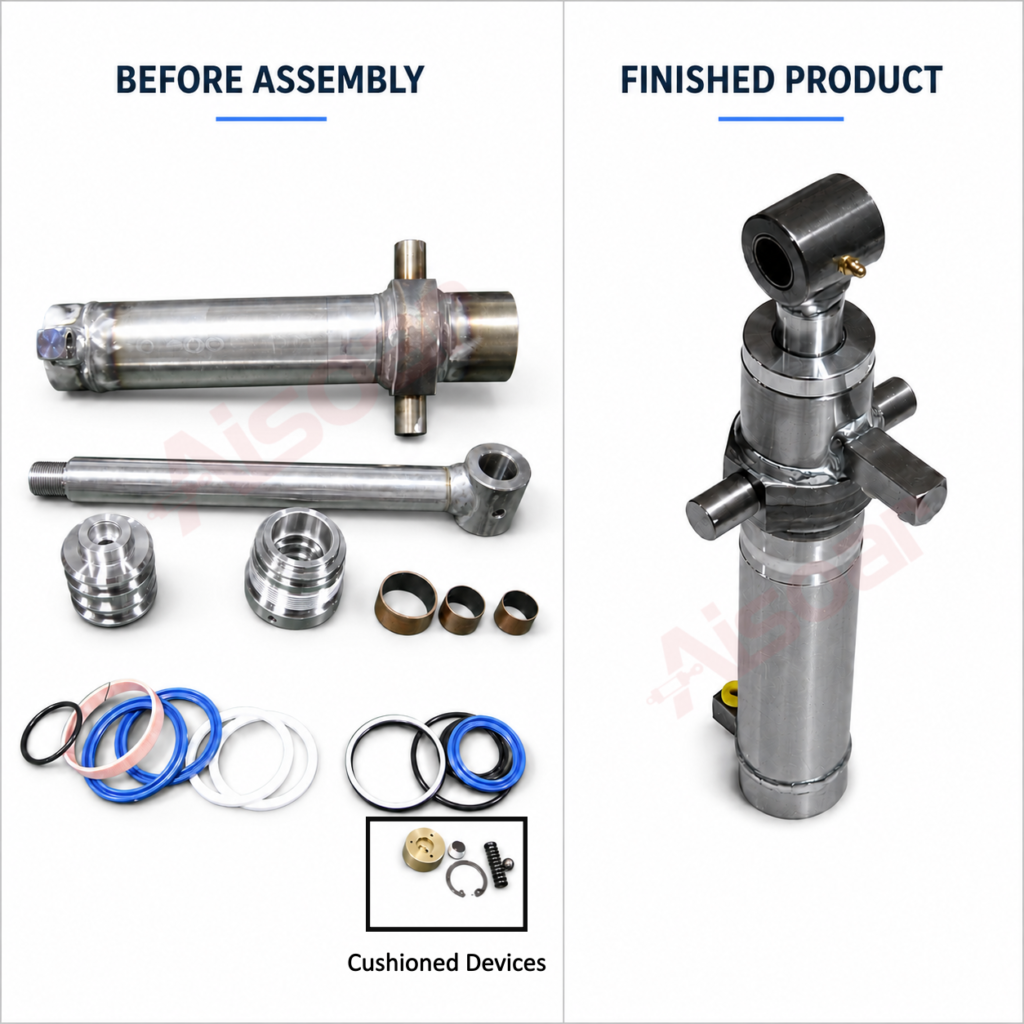

쿠션 실린더
쿠션이 있는 유압 실린더는 피스톤이 스트로크의 끝에 도달할 때 충격과 충격을 줄이는 데 도움을 줍니다.
AiSoar는 장비 속도, 하중, 스트로크 및 작업 조건에 따라 로드 엔드 쿠셔닝, 캡 엔드 쿠셔닝 또는 더블 엔드 쿠셔닝이 있는 용접 유압 실린더를 맞춤 제작할 수 있습니다.
다수의 실린더를 사용하는 응용 프로그램의 경우, 수축 쿠셔닝 설계가 쿠셔닝 시간을 보다 일관되게 유지하여 장비 이동을 더 부드럽고 안정적으로 지원합니다.
이들은 더 부드러운 움직임, 낮은 진동 및 실린더 및 기계 구조에 대한 더 나은 보호가 필요한 응용 프로그램에 적합합니다.

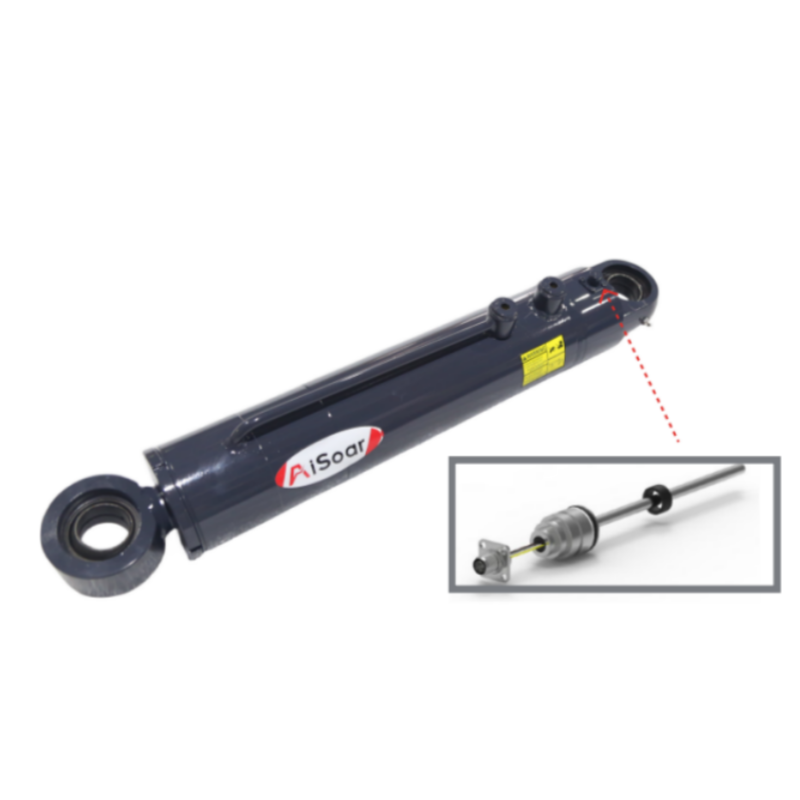

위치 감지 실린더
위치 감지 유압 실린더는 장비 제어 시스템에 대한 스트로크 위치 피드백을 제공합니다. AiSoar는 마그네토스트릭티브, 홀 효과, 유도 및 저항 센서 옵션을 포함한 통합 센서가 있는 용접 유압 실린더를 맞춤 제작할 수 있습니다.
이들은 자동화된 장비, 조타 시스템, 리프팅 기계, 농업 기계 및 정확한 실린더 위치 제어가 필요한 기타 응용 프로그램에 적합합니다.
리페이징 실린더
리페이싱 실린더는 직렬 또는 병렬로 연결된 두 개 이상의 실린더로, 보어와 로드의 비율을 조정하여 직렬의 첫 번째 또는 마지막 실린더에 오일 흐름이 공급될 때 모든 로드가 동일하게 확장 및/또는 축소되도록 합니다.
보어와 로드 크기는 "병렬" 애플리케이션에서 항상 동일하며 실린더는 항상 쌍으로 사용됩니다. 장비의 스티어링 기능은 가장 일반적으로 사용됩니다.
보어 및 로드 크기는 종종 "시리즈" 애플리케이션에서 다양하며 두 개 이상의 실린더가 사용될 수 있습니다. 이러한 애플리케이션에서 보어와 로드는 시스템의 첫 번째 또는 마지막 실린더에 유량이 공급될 때 모든 로드가 동일하게 확장 또는 축소되도록 크기가 조정됩니다.
기타 실린더
AiSoar는 귀하의 도면, 샘플, 응용 요구 사항 및 작업 조건에 따라 다양한 유형의 맞춤형 유압 실린더를 설계하고 제조할 수 있습니다. 귀하의 실린더 도면, 사진, 기술 매개변수 또는 응용 세부 정보를 보내 주시면 저희 엔지니어링 팀이 설계를 평가하고 적합한 솔루션을 제공하는 데 도움을 드리겠습니다.

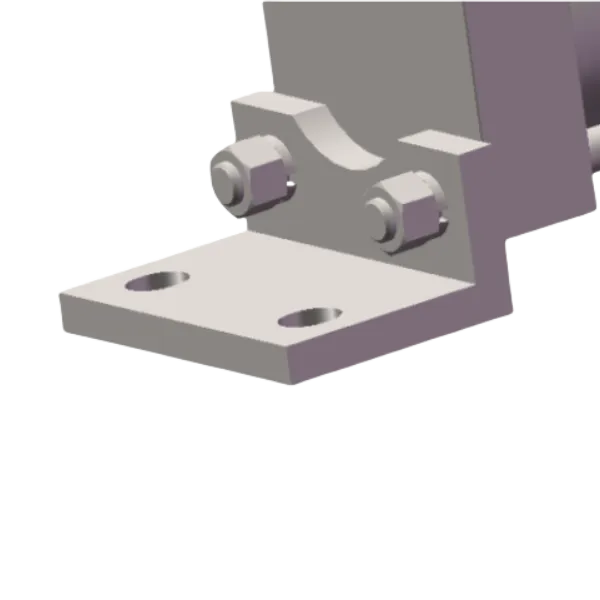

마운팅 유형 옵션
모든 마운팅 요구 사항을 처리할 수 있습니다.
헤드 반대편인 실린더 후면에 전문적으로 위치한 당사의 고성능 유압 실린더 베이스 마운트를 만나보세요.이러한 중요한 실린더 장착 솔루션 은 흔들림 없는 안정성을 제공하고 맞춤형 유압 실린더를 장비의 프레임워크에 단단히 고정하도록 설계되었습니다. anchoring your custom hydraulic cylinders to your equipment’s framework.
기존 용접 방식 대신 당사의 혁신적인 베이스 마운트 디자인을 선택하면 탁월한 유연성을 제공할 뿐만 아니라 이후 유압 실린더의 서비스 및 유지보수가 크게 간소화되어보다 효율적이고 비용 효율적인 프로세스를 실현할 수 있습니다.
당사의 제조 역량은 다음과 같습니다.
- 엔드 캡 용접 마운트: 강력하고 안전한 부착을 제공합니다.
- 일체형 엔드 캡 마운트: 궁극적인 강도와 신뢰성을 위한 매끄러운 일체형 디자인입니다.
당사는 모든 핀 보어와 마운트 폭에 대해 정밀 고정밀 가공을 적용하여 기계의 지정된 장착 지점과 완벽한 정렬 및 정밀한 맞춤을 보장합니다. 또한, 산업용 유압 실린더의 수명과 내구성을 극대화하기 위해 견고한 부싱 또는 베어링을 통합하는 옵션을 제공하여 까다로운 환경에서 마모로부터 보호합니다. meticulous, high-precision machining for every pin bore and mount width, ensuring perfect alignment and a precise fit with your machinery’s designated mounting points. Furthermore, to maximize the longevity and resilience of your industrial hydraulic cylinders, we offer the option of incorporating durable bushings or bearings, protecting against wear and tear in rugged environments.
맞춤형 용접 유압 실린더
머티리얼 옵션

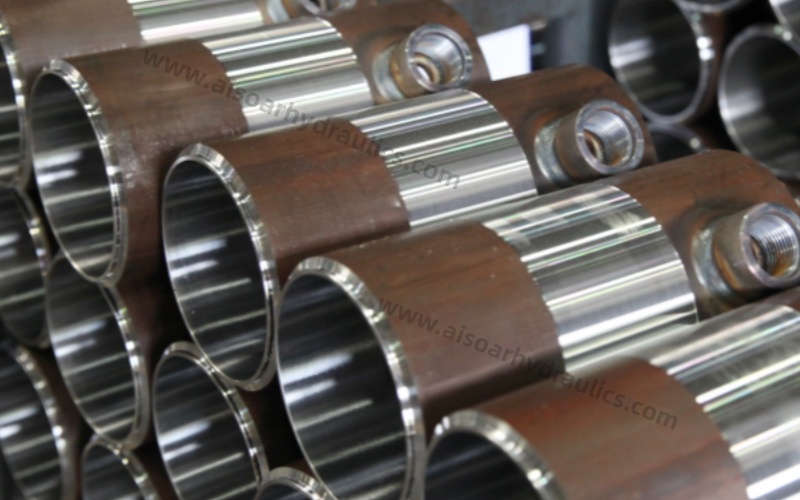

실린더 튜브
유압 실린더 배럴은 일반적으로 냉간 인발 또는 열간 압연 처리 된 일종의 고정밀 강관 재료 인 이음매없는 강관으로 만들어지며 내벽과 외벽에 산화 층이없고 고압에서 누출이없고 고정밀, 높은 마감, 냉간 굽힘시 변형이없고 플레어 및 평탄화시 균열이없는 등의 장점이 있습니다.
유압 실린더 배럴에 일반적으로 사용되는 주요 재료는 다음과 같습니다.
20 # 강관 : 20은 0.2%의 탄소 함량을 나타내며 저탄소 강이며 강도가 낮고 인성, 가소성 및 용접성이 매우 우수합니다.
35# 강관: 평균 탄소 함량이 약 0.35%인 중탄소강입니다.
45# 강관: 탄소 함량이 약 0.45%인 중탄소강입니다.

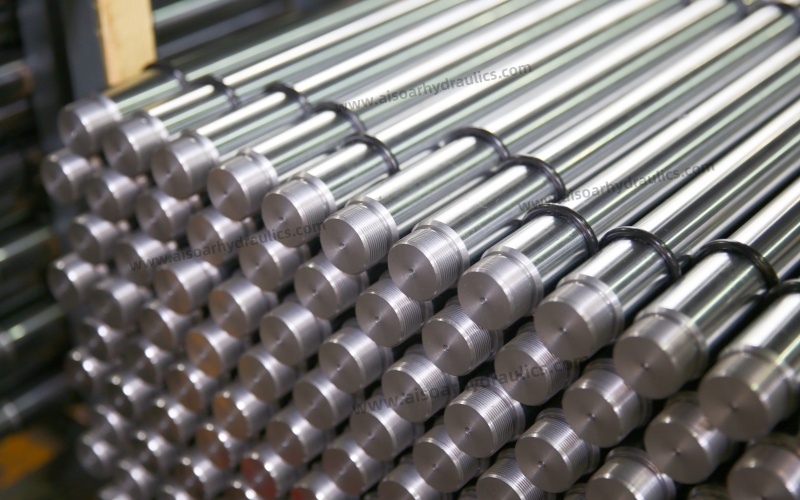

피스톤 로드
피스톤 로드 재질: 일반: 45# 스틸(기본값) 스테인리스 스틸 304,316: 40Cr, 40
도금 층: 일반: ≥0.02mm 옵션: 0.03~0.05mm, ≥0.05mm
직진도: ≤0.15/m
거칠기: <0.2
외부 표면: 기포, 핀홀 및 돌기 없음
경도: 일반: 코어 경도 HRC17, 크롬 도금 경도 HRC60 담금질: 코어 경도 HRC24-34, 크롬 도금 경도 HRC60
담금질: 코어 경도 HRC52-59, 크롬 도금 경도 HV800, 경도는 최대 850-900HV까지 가능합니다.

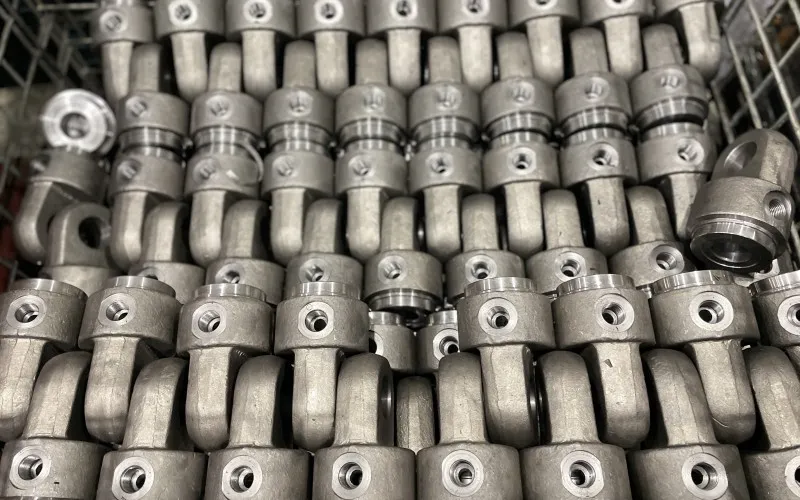

단조 부품
단조품은 구조적 무결성이 엄격하거나 높은 듀티 사이클 애플리케이션에 존재하는 더 높은 힘을 견딜 수 있으므로 주조 및 제작품보다 우수합니다.
- 구조적 강도
- 방향성 입자 흐름
- 충격 강도 및 피로 저항
- 제조 효율성
- 거부율 감소

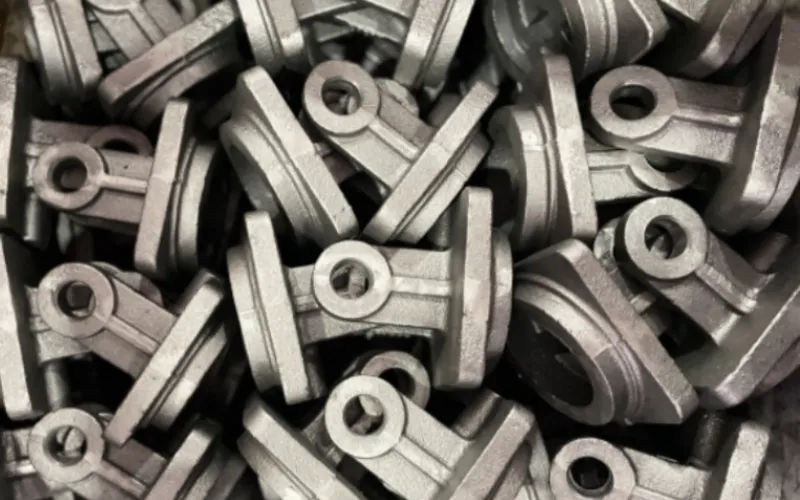

캐스트 컴포넌트
단조품은 구조적 무결성이 엄격하거나 고부하 사이클 애플리케이션에서 발생하는 높은 힘을 견딜 수 있기 때문에 주조 및 가공 부품보다 우수합니다.
힘 증가
단면이 하나의 부품으로 성형되므로 용접 감소
복잡한 모양을 만들 수 있습니다.
반복적이고 정밀한 프로세스
마운팅 패드 또는 러그를 구성 요소에 성형할 수 있습니다.
뛰어난 가공성
향상된 마감 및 외관
비용 절감

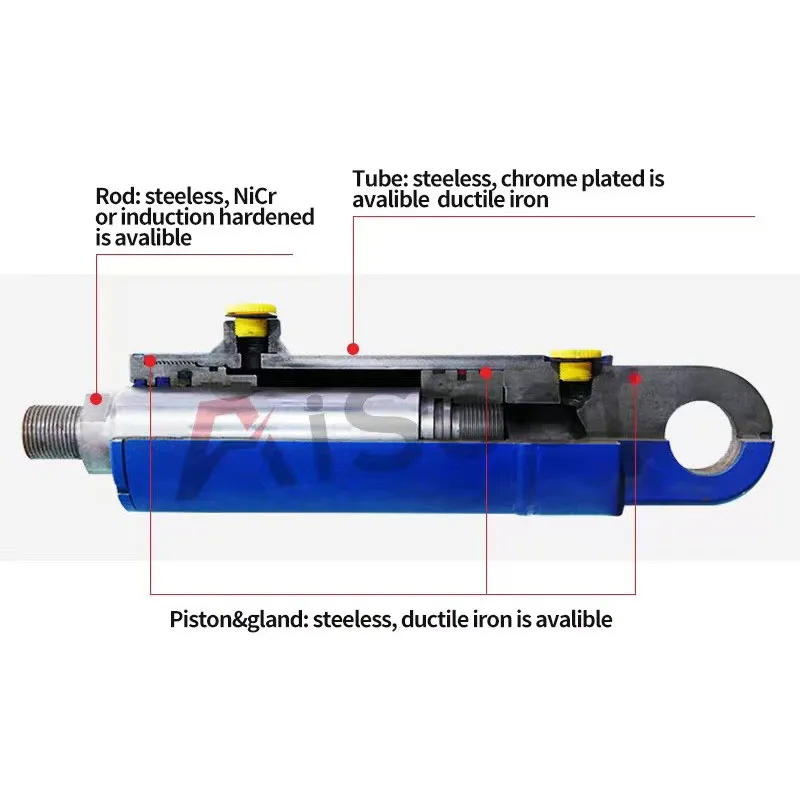

기타
옵션이 있는 경질 크롬 도금 로드 : 7-4 SS, 니트로 스틸, NiCr 또는 인덕션 경화,
-정밀 연마된 DOM 튜빙
-5000PSI 정격 피스톤 씰 마모 링
-연성 철 피스톤 및 글 랜드. C1045 스틸, 연성 철, 스테인리스 스틸은 옵션입니다.
OEM 맞춤형 용접 유압 실린더
필요한 유압 실린더에 대한 자세한 사항은 전화 문의하시거나 웹사이트를 방문해 주시기 바랍니다.
견적 받기
제조
AiSoar 맞춤형 용접 유압 실린더는 최고의 선택입니다.
1. 당사는 엔지니어링, 생산, 품질 관리, 영업 및 고객 서비스 부서의 전 직원을 갖춘 가족 소유 기업입니다. 당사 공장은 13,000㎡ 부지에 현대식 표준 작업장과 200대 이상의 최첨단 장비를 갖추고 있습니다.
2. 당사는 20년 이상의 맞춤형 유압 실린더 설계 및 제조 경험을 보유하고 있습니다. 표준화된 모듈을 구성하고 공정 흐름을 표준화하는 데 많은 시간과 노력을 투자하여 개발했습니다. 현재 모듈식 표준 요소를 갖추었으며, 도면 관리를 위해 PLM 시스템을 사용하고, 문서화, 추적성 및 데이터 투명성을 위해 MES 시스템을 활용하고 있습니다.
3. 단 1개라도 맞춤형 실린더의 단기 생산이 지원됩니다. 맞춤형 유압 실린더의 경우 대형 주문이 선호되며, 중간 크기의 배치 주문은 전적으로 지원되며, 장기 고객에게는 소량 주문이 허용됩니다. 부품 사양을 표준화 및 최적화하여 자원을 통합하고 다양한 고객의 주문에 적용할 수 있습니다. 이렇게 하면 개별 구매 주문이 대규모가 아니더라도 구성 요소 비용을 훨씬 낮출 수 있습니다.
4. 실린더를 자식처럼 소중하게 관리합니다. 모든 부품을 자체적으로 제조하기 때문에 유압 실린더의 품질이 매우 우수합니다. 조립하기 전에 고압 세척기로 모든 부품을 세척하고 테스트 전에 플러싱 작업을 합니다. 각 실린더는 포장 전에 내부 또는 외부 씰 누출이 없는지 확인하기 위해 테스트 절차를 거칩니다. 실린더가 완벽하게 보이도록 메인 페인트 전에 프라이머로 먼저 페인트를 칠합니다.
사용자 지정 가이드
맞춤형 용접 유압 실린더 가이드
먼저 보어 크기, 로드 크기, 스트로크, 작동 압력, 필요한 힘(컬럼 하중) 등 기술 파라미터를 결정해야 합니다. 실린더의 용도를 알려주시고 이 양식을 작성하여 다음 주소로 이메일을 보내주시면 매우 유용합니다.먼저 보어(내경) 사이즈, 로드 지름, 스트로크, 작동 압력, 필요한 힘(컬럼 하중) 등의 기술 파라미터를 결정해야 합니다. 실린더의 적용 분야를 알려주시고, 아래 양식을 작성하여 다음 이메일 주소로 보내주시면 큰 도움이 됩니다 -- [email protected]. 또한, 원하시면 이 페이지에 연락처 정보를 입력하시면 당사에서 후속 조치를 취해 드립니다.
둘째, 애플리케이션의 요구 사항을 충족할 수 있는 로드 엔드와 베이스 엔드에 적합한 마운팅 유형을 선택해야 합니다. 공간 요구 사항과 부하가 작동하는 방식을 고려하세요.
기타 정보: 포트 스타일 및 크기, 페인팅, 패키지.
관련 블로그
어떤 종류의 맞춤형 용접 유압 실린더를 보유하고 있습니까?
산업 분야별로 다양한 유형의 용접형 실린더가 있지만, 고객님께서 필요로 하시는 유형이 무엇이든, 맞춤형 용접 유압 실린더를 포함하여 AiSoar가 제공해 드릴 수 있습니다.
자주 묻는 질문
자주 묻는 질문
고객님의 궁금증을 해결해 드리겠습니다.
A: 물론입니다.
A: 네, 가능합니다. 당사는 맞춤형 실린더를 설계, 제작, 공급하며 전 세계 고객님의 요구를 충족시켜 드릴 수 있습니다.
A: 리드 타임은 실린더 구조, 수량, 재료 가용성 및 맞춤 요구 사항에 따라 다릅니다. 많은 경우, 첫 번째 주문은 도면 확인 후 약 4-6주가 소요됩니다. 도면, 재료, 생산 공정이 이미 확인된 경우 반복 주문은 더 짧은 리드 타임을 가질 수 있습니다.
A: 네. AiSoar는 귀하의 도면, 샘플, 기술 매개변수 또는 응용 요구 사항에 따라 맞춤형 용접 유압 실린더를 제조할 수 있습니다. 완전한 도면이 없는 경우, 사진, 설치 치수, 작업 압력, 스트로크, 장착 유형 및 응용 세부 정보를 보내주시면 저희 엔지니어링 팀이 설계를 평가하고 적합한 솔루션을 제공하는 데 도움을 드리겠습니다.
A: 정확한 견적을 제공하기 위해, 일반적으로 필요한 것은 보어 크기, 로드 직경, 스트로크 길이, 작업 압력, 장착 유형, 유압 포트 크기 및 위치, 수축 길이, 연장 길이, 수량, 응용 프로그램 및 작업 환경입니다. 실린더에 쿠셔닝, 통합 밸브, 특수 씰, 센서 또는 표면 처리가 필요한 경우 이러한 요구 사항도 포함해 주십시오.
A: 네. AiSoar는 맞춤형 용접 유압 실린더에 대해 소량 및 중량 주문을 지원합니다. 새로운 프로젝트, 샘플, 교체 실린더 또는 시험 주문에 대해서는 우선 논의할 수 있습니다. 장기적인 협력을 위해 고객의 요구에 따라 배치 생산 및 재주문도 지원할 수 있습니다.
