유압 실린더의 완충 장치는 무엇인가요?
스트로크 끝에서 제어되지 않은 피스톤 충격은 유압 실린더 손상, 시스템 중단, 고비용의 가동 중단으로 이어질 수 있습니다. 해결책은 효과적인 완충 장치인 유압 실린더 쿠션에 있습니다.
유압 실린더 쿠션은 운동 에너지를 흡수하고 스트로크 끝에서 피스톤의 움직임을 늦추며 실린더 부품을 충격과 마모로부터 보호하도록 설계된 특수 완충 장치입니다.
최적의 장비 성능과 수명 주기를 위해서는 쿠션에 대한 이해가 필수적입니다. 쿠션의 원리와 적용 사례를 살펴보세요.
의 중요성 유압 실린더 쿠션
그리고 유압 실린더 쿠션의 중요성 는 단순히 하드웨어를 보호하는 것 이상으로 확장됩니다. 고성능 산업 환경에서는 빠르고 반복적인 피스톤 움직임이 표준입니다. 효과적인 완충 장치가 없으면 스트로크 끝에서 제어되지 않은 운동 에너지로 인해 심각한 충격, 부품 피로, 소음 공해, 심지어 전체 시스템 고장이 발생할 수 있습니다. 이러한 위험은 수리 비용, 예기치 않은 생산 중단, 작업장 내 안전 위험으로 이어집니다.
유압 실린더 쿠션은 과도한 에너지를 흡수하고 발산하여 피스톤이 부드럽게 정지하도록 하여 실린더 헤드, 씰 및 마운팅 브래킷에 가해지는 기계적 스트레스를 크게 줄여줍니다. 따라서 실린더와 전체 유압 시스템의 수명이 모두 연장됩니다. 또한 쿠션이 소음과 진동을 최소화하여 보다 편안하고 규정을 준수하는 작업 환경을 조성합니다.
공작 기계나 로봇 공학처럼 정밀도가 요구되는 분야에서 쿠션은 오버슈팅이나 갑작스러운 충격으로 인해 정렬이 흐트러지는 것을 방지하여 정확도를 높이는 데 기여합니다. 따라서 유압 실린더 완충 장치 구현은 단순한 기능이 아니라 장비 신뢰성, 성능 및 총소유비용을 위한 운영상의 필수 요소입니다.
버퍼 장치 유압 실린더의 종류는 무엇인가요?
유압 실린더 쿠션은 다양한 디자인으로 제공되며, 각기 다른 작동 조건과 요구 사항에 맞게 조정됩니다. 이러한 유형을 이해하는 것이 시스템 최적화의 핵심입니다:
1. 고정 오리피스 또는 고정 스로틀 유형

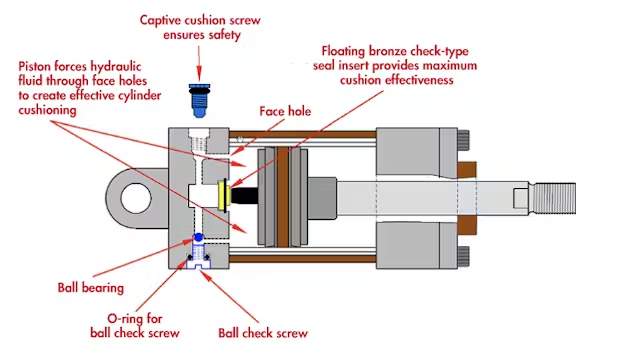

가장 일반적이고 간단한 쿠션 유형입니다. 피스톤이 쿠션 영역으로 들어갈 때 유압 유체가 강제로 통과하는 영구적인 크기의 오리피스 또는 환형 틈새가 통합되어 있습니다. 제한이 고정되어 있어 주어진 유량과 속도에 대해 일관된 완충 효과를 제공합니다. 견고하고 비용이 저렴하지만 작동 조건 변화에 따라 조정할 수 없습니다.
2. 조절 가능한 오리피스 쿠션
조절식 쿠션은 가변 스로틀 제어 또는 나사형 밸브를 사용하여 오리피스 크기를 동적으로 변경합니다. 이를 통해 작업자는 부하 질량, 속도 또는 기타 애플리케이션별 요인에 따라 버퍼 효과를 미세 조정할 수 있습니다. 조정 가능한 유형은 다양한 작업이나 속도 변동이 있는 시스템에 이상적이지만 약간 더 복잡한 구조를 포함합니다.
3. 가변 스로틀 또는 테이퍼드 플런저 쿠션

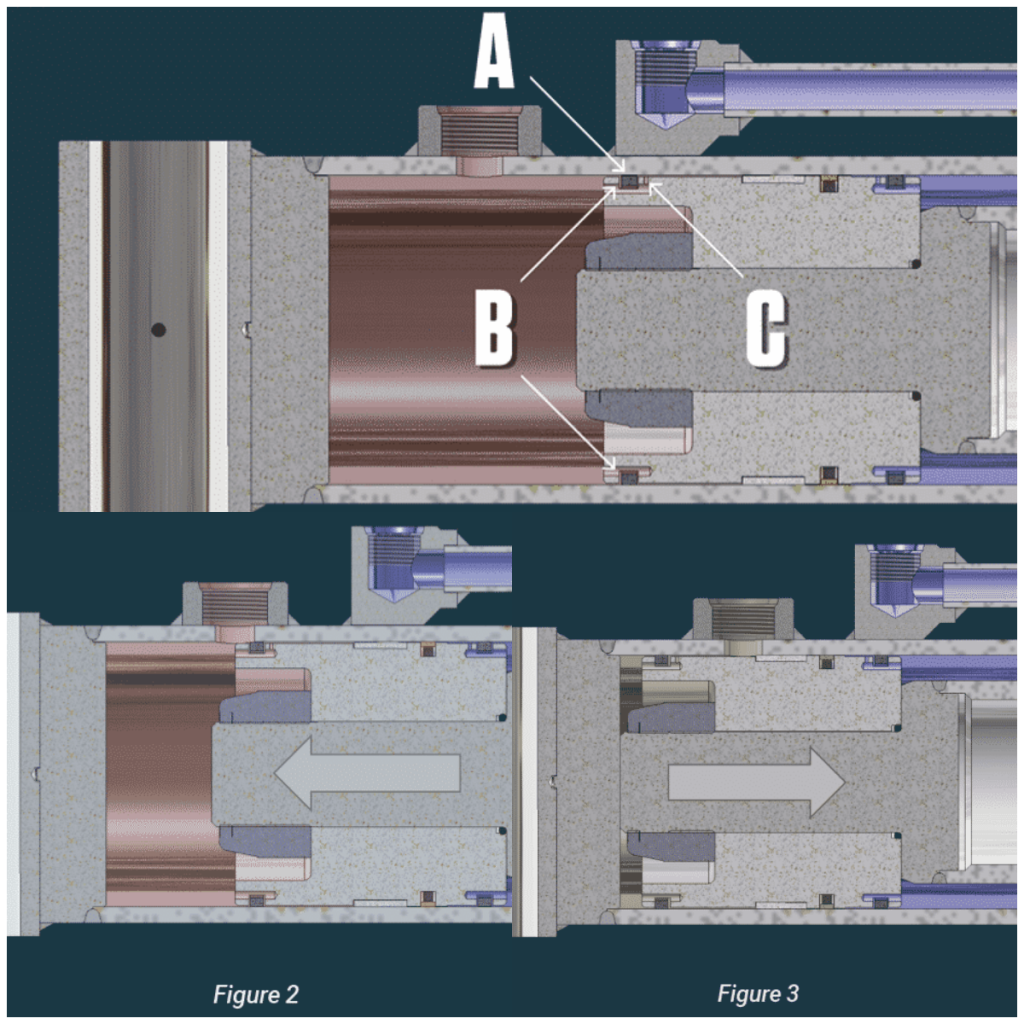

이 고급 디자인은 정밀 가공된 보어와 함께 작동하는 테이퍼드 버퍼 플런저를 사용합니다. 피스톤이 계속 이동함에 따라 제한이 점진적으로 증가하여 쿠션 스트로크 전체에 걸쳐 감속을 최적화하는 가변 감쇠력을 제공합니다. 이 유형은 초기 쿠션과 최종 위치 보호의 균형을 맞추며, 특히 다양한 속도 또는 하중을 가진 애플리케이션에 효과적입니다.
4. 외부 쿠션 및 원격 스로틀 버퍼
때로는 내부 실린더를 수정하는 대신 외부에 장착된 밸브 어셈블리 또는 스로틀 회로를 사용하여 완충 효과를 얻을 수 있습니다. 이러한 외부 유압 실린더 완충 장치는 최대한의 유연성과 조정 기능을 제공하지만 설치 복잡성과 비용이 증가할 수 있습니다. 공간, 듀티 사이클 또는 작동 정밀도가 중요한 특수한 상황에 가장 적합합니다.
올바른 쿠션 유형을 선택하는 것은 특정 유압 실린더의 용도, 필요한 힘의 특성, 장착 제약 조건 및 예산 고려 사항에 따라 달라집니다.
유압 실린더 쿠션의 일반적인 결함 및 해결 방법
아무리 잘 설계된 유압 실린더 쿠션이라도 열악한 환경이나 장시간 사용 후 고장이 발생할 수 있습니다.
1. 오버 버퍼링(과도한 댐핑)
증상: 피스톤이 완전히 끝 위치에 도달하기 전에 속도가 느려지거나 멈춥니다.
원인 및 해결 방법:
- 스로틀 통로가 너무 작게 설정됨: 밸브 또는 스로틀 어셈블리를 조정하여 더 크게 열리도록 합니다.
- 버퍼 플런저 정렬 불량 또는 이물질: 버퍼 챔버를 청소하고 플런저가 잘 맞는지 확인한 후 부품을 수리하거나 교체하세요.
2. 버퍼 실패(완충 효과 없음)
증상: 강한 피스톤 충격과 눈에 띄는 엔드 스트로크 소음.
원인 및 해결 방법:
- 쿠션 밸브가 완전히 열렸거나 오작동합니다: 결함이 있는 밸브를 재보정하거나 교체하거나 제어 나사를 조정합니다.
- 씰 마모 또는 손상: 마모된 씰을 교체하고 올바른 설치 방향을 확인합니다.
- 버퍼 챔버 누출: 피스톤 씰 파손 또는 플런저/슬리브 긁힘을 점검하고 필요에 따라 수리합니다.
3. 스틱 슬립 또는 쿠션 스트로크의 크롤링
증상: 감속 구간에서 불규칙하고 들쑥날쑥한 피스톤 움직임.
원인 및 해결 방법:
- 가공 정확도 또는 부품 정렬 불량: 실린더 헤드와 피스톤의 직각도를 점검하고 필요에 따라 교체하거나 재조립합니다.
- 오일 오염 또는 잘못된 점도: 시스템을 세척하고 올바른 사양의 유압 오일로 교체합니다.
4. 외부 오일 누출
증상: 로드 엔드 또는 쿠션 어셈블리에서 눈에 보이는 누수.
원인 및 해결 방법:
- 성능이 저하되었거나 잘못 설치된 씰: 씰을 교체하여 내유성이 있고 올바른 방향으로 설치되었는지 확인합니다.
- 피스톤 로드에 표면 흠집: 적절한 표면 마감을 위해 광택을 내고 먼지 와이퍼를 장착하여 이물질 유입을 줄입니다.
- 설치 정렬 불량: 유압 실린더와 기계 가이드 레일을 평행하게 다시 정렬합니다.
이러한 쿠션 고장을 제거하여 기능 수명을 연장하고 장비를 안전하게 보호하려면 지속적인 점검과 적시 유지보수가 필요합니다.
결론
엔지니어링 완충 장치인 유압 실린더 쿠션은 에너지를 효과적으로 흡수하고 부품 수명을 연장하며 효율적이고 정밀한 장비 작동을 보장하는 최신 유압 시스템의 필수 요소입니다. 올바른 설계와 유지보수를 통해 유압 실린더 완충 장치는 다운타임을 방지하고 운영 비용을 절감할 수 있습니다. 유압 시스템에 대한 정보에 입각한 결정을 내리기 위해 자세히 알아보세요.
