현대 산업 자동화, 자동차 제조 및 정밀 조립에서 가위 리프팅 플랫폼은 수직 움직임 제어를 위한 중요한 구성 요소입니다. 시스템 하중 용량, 위치 정확성 및 운영 신뢰성에 대한 엔지니어링 요구가 증가함에 따라, 기존의 유압 작동 방식은 현대의 전기 기계적 대안에 대해 점점 더 평가되고 있습니다.
고용량 리니어 작동에서의 중요한 발전과 함께, 전기 실린더(서보 리니어 액추에이터)는 유압 실린더를 체계적으로 대체하고 있습니다. 본 논문은 전기 실린더를 가위 리프팅 메커니즘에 통합하는 기계적 성능의 장점, 운동학 원리 및 설계 선택 기준에 대한 엄격한 기술 분석을 제공합니다.
전기 실린더는 가위 리프팅 플랫폼을 어떻게 작동시키는가?
-
표준 가위 연결 메커니즘에서 액추에이터는 선형 변위를 수직 플랫폼 속도로 변환하는 힘 전달 요소로 작용합니다. 전기 실린더를 사용할 때, 유압 펌프 스테이션, 밸브 블록 및 유체 도관이 완전히 제거됩니다.
-

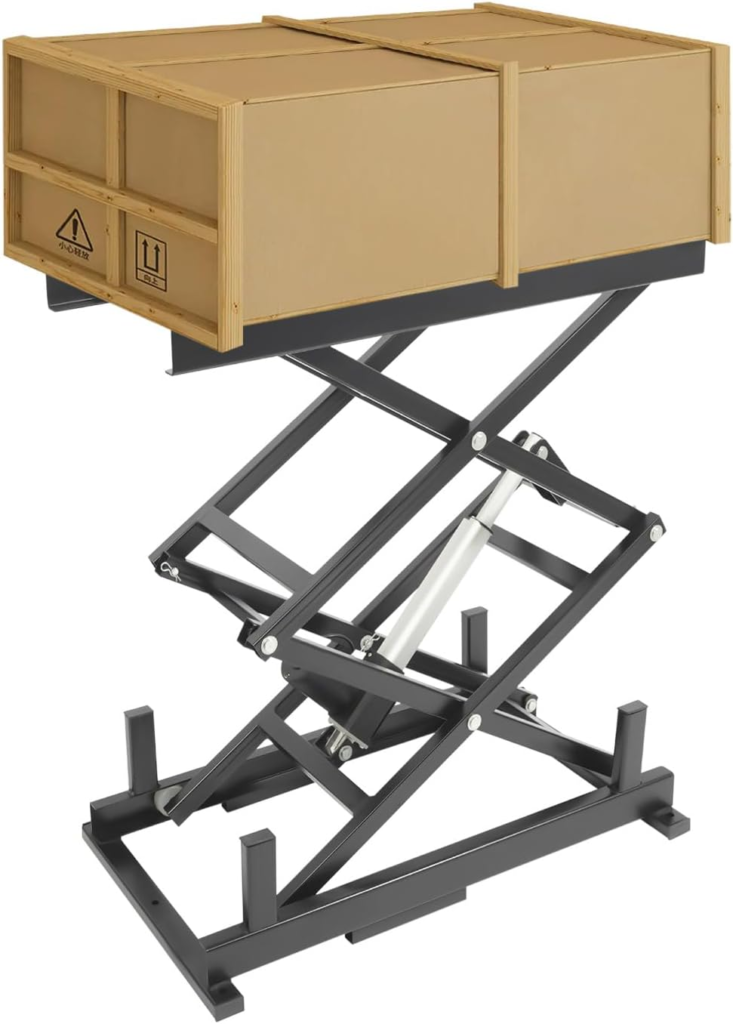

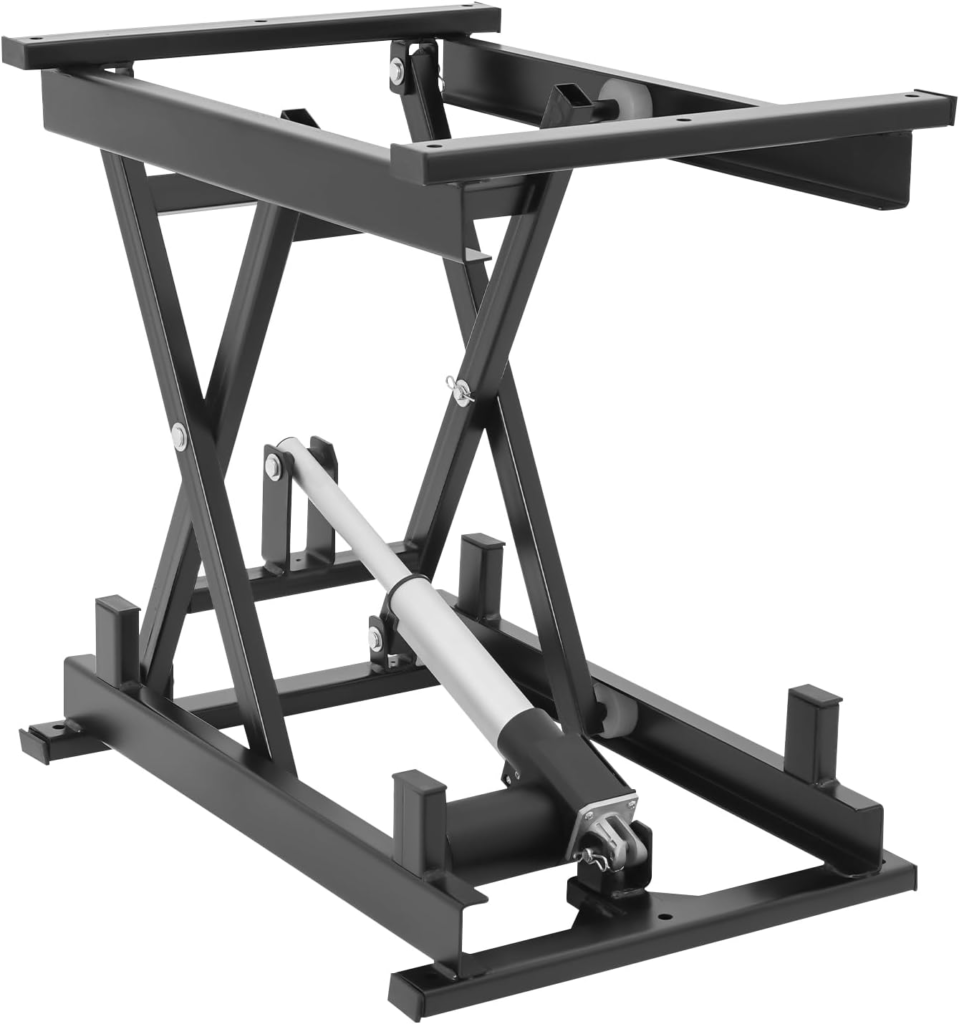

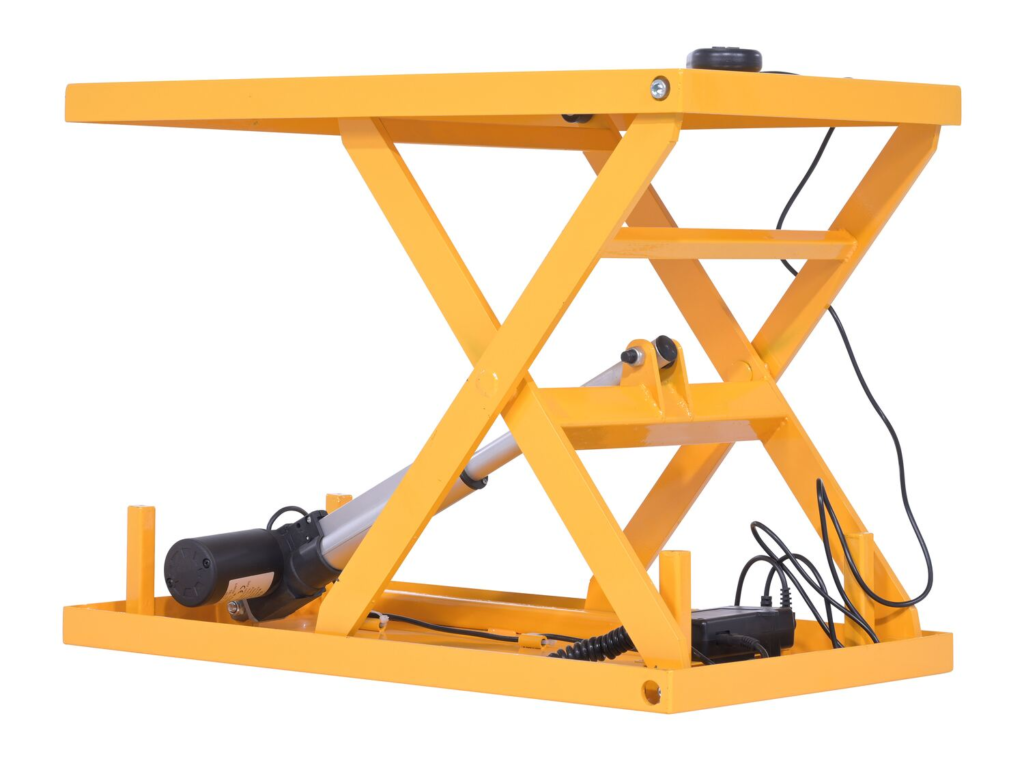

시스템은 폐쇄 루프 전자 기계식 기차를 통해 작동합니다: 고반응 서보 모터가 회전 토크를 전달하며, 이는 내부의 고정밀 롤링 요소 나사(볼 스크류 또는 행성 롤러 스크류)에 의해 선형 스트로크로 변환됩니다.. 실린더 하우징과 로드는 내측 및 외측 가위 구조 링크 사이에 회전 장착되어 있습니다. 액추에이터 로드를 연장하거나 축소함으로써, 가위 팔의 기계적 작동 각도가 수정되어 플랫폼의 수직 변위, 속도 및 가속도를 정확하게 제어합니다.
리프팅 플랫폼 응용 분야에서 전기 실린더의 장점
유체 동력을 전자 기계적 전송으로 대체하면 여러 가지 중요한 공학 지표에서 측정 가능한 개선이 이루어집니다.
기계적 특이점 극복 (초기 시작 사점)
-
높은 순간 토크: 가위 메커니즘이 완전히 접혔을 때(최소 구조 높이에서), 액추에이터와 가위 팔 사이의 전송 각도는 예각 최소에 있습니다. 운동학적으로, 이는 요구되는 초기 수평 추진력이 이론적 정점을 향해 접근하는 거의 특이한 구성을 나타냅니다.
-
중량물 처리 능력: 전동 실린더는 행성 롤러 나사가 장착되어 있습니다. 예외적인 동적 하중 등급을 제공합니다 ($C_a$). 수압 시스템이 시작 시 압력 지연이나 밸브 지연을 경험할 수 있는 것과 달리, 서보 구동 전기 실린더는 최대 토크를 즉시 출력하여 구조적 중심에서 매끄럽게 전환하는 데 필요한 대규모 초기 선형 힘을 제공합니다.
높은 강성과 위치 드리프트 제거
-
기계적 자체 잠금 및 강성: 유압 리프팅 플랫폼은 유체 압축성과 스풀 밸브 또는 피스톤 밀봉에서의 미세 누출로 인한 부피 변화의 영향을 받아, 지속적인 정적 하중 하에서 예측할 수 없는 “미세 드리프트” 또는 수직 침강을 유발합니다.
-
제로 드리프트 홀딩: 전기 실린더는 강력한 기계 드라이브 시스템을 활용합니다. 서보 모터의 전자기 홀딩 브레이크와 결합되면, 액추에이터는 절대적인 기계 잠금을 달성합니다. 수직 위치는 하중 변동이나 연장된 대기 시간에 관계없이 완전히 불변하며, 비의도적인 이동의 위험을 제거합니다.
다중 액추에이터 시스템을 위한 폐쇄 루프 동기 제어
-
펄스 레벨 동기화: 대규모 또는 불균형 하중 플랫폼은 종종 다중 액추에이터 구성(예: 2방향 또는 4방향 평행 리프팅 배열)을 필요로 합니다. 유압 회로에서 비대칭 하중 하에 정밀 유량 동기화를 달성하려면 복잡한 비례 조절이 필요하며, 이는 유체의 온도와 점도 변동에 매우 민감합니다.
-
결정론적 추적: 전기 기계 시스템은 다축 동기화 제어 루프를 통해 이를 해결합니다. 고해상도 인코더 피드백(절대 또는 증가)을 활용하여 서보 컨트롤러는 펄스 수준까지의 실시간 폐쇄 루프 조정을 수행합니다. 이렇게 하면 동기화 오류가 마이크론 범위 내로 유지되어 플랫폼이 비대칭 하중에서도 완벽하게 수평을 유지합니다.
프로그래머블 모션 프로파일링 및 속도 역학
-
최적화된 가속 곡선: 전기 실린더는 움직임 프로파일(예: S-커브 또는 사다리꼴 가속/감속)에 대한 완전한 소프트웨어 제어를 허용합니다.
-
충격 완화: 자동화 조립 라인과 도킹할 때, 시스템은 빠른 긴 스트로크 위치 지정을 실행한 후, 최종 정렬을 위해 마이크로 스테핑 속도로 제어된 감속을 수행할 수 있습니다. 이 부드러운 속도 감속은 기계적 충격 하중을 방지하고, 구조적 공명을 최소화하며, 높은 감도의 하중을 보호합니다.
선택 권장 사항
전기 실린더를 가위 리프트 응용 프로그램에 맞게 설계하거나 크기를 조정할 때, 다음의 기계적 매개변수를 수학적으로 평가하고 명시해야 합니다:
정적 및 동적 하중 프로파일링
-
가위 리프트의 구조적 기하학은 전기 실린더에 작용하는 힘이 스트로크 전반에 걸쳐 비선형임을 나타냅니다. 액추에이터 선택은 메커니즘의 전체 운동학적 및 정적 힘 분석을 통해 계산된 최대 힘을 기준으로 해야 하며, 적재의 명목 중량이 아니라 최대 힘을 기준으로 해야 합니다.
피로 수명 및 듀티 사이클
-
자동화된 생산 환경의 가위 리프트는 종종 고주파 작업 주기 하에 작동합니다. 내부 스크류 조립체는 표준을 사용하여 계산해야 합니다. $L_{10}$ 베어링 수명 방정식을 선택하여 볼 스크류 경량에서 중량의 응용 프로그램에서 높은 효율성을 위해, 또는 행성 롤러 나사가 장착되어 있습니다. 높은 충격 하중과 극한의 전력 밀도를 처리하기 위해.
좌굴 하중 검증 (오일러의 임계 하중)
-
전기 실린더는 가위 리프트를 배치할 때 주로 압축 하중 하에서 작동하기 때문에, 추진봉 직경과 최대 스트로크는 최대 하중 조건에서 오일러의 좌굴 기준에 엄격하게 검증되어야 하며, 핀-핀 또는 핀-고정 장착 제약을 고려해야 합니다.
인클로저 및 봉투 최적화
-
-
플랫폼의 최소 폐쇄 높이 제한을 충족하기 위해 모터의 공간 배치를 최적화해야 합니다. 높은 토크 타이밍 벨트 또는 기어 감속 박스를 사용하는 병렬(접힌) 모터 구성으로 액추에이터를 설계하면 기계적 이점을 손상시키지 않으면서 조립체의 축 방향 길이를 최소화할 수 있습니다.
-
