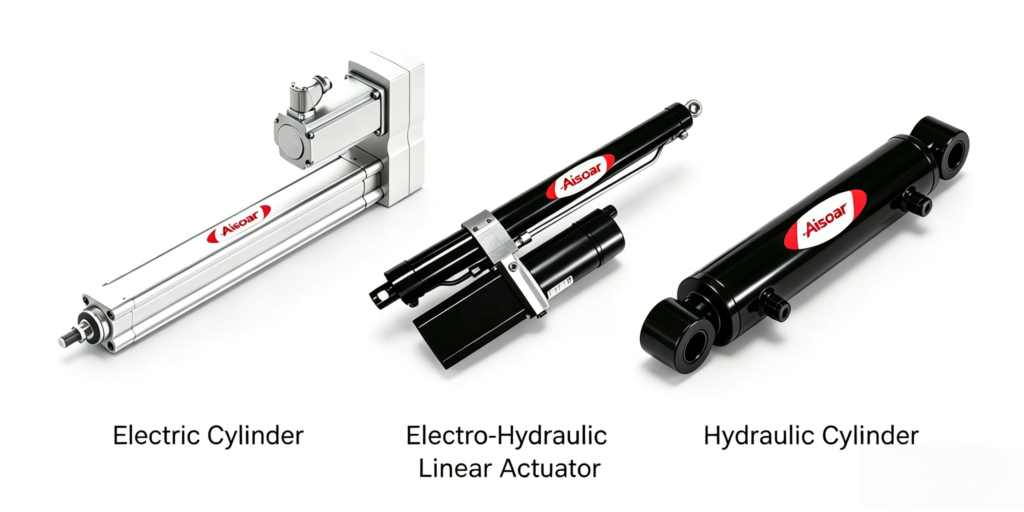

Quando si sceglie una soluzione di movimento lineare per un progetto industriale o di automazione, tre nomi vengono spesso in mente: Cilindro elettrico, Attuatore lineare elettroidraulico (EHLA) – a volte chiamato stelo elettroidraulico, e il tradizionale Cilindro idraulico.
Ma quale è giusto per la tua applicazione?
Rompiamo ogni singolo elemento affiancato.
Prima di tutto, cosa sono esattamente ciascuno di essi?
-
Cilindro elettrico: Un servomotore o un motore passo-passo aziona una vite a sfere o una vite a ricircolo. Nessun idraulico coinvolto.
→ Pulito, preciso, solo elettrico. -
Attuatore lineare elettroidraulico (EHLA): Un piccolo motore elettrico aziona una pompa a ingranaggi, che muove l'olio idraulico all'interno di un'unità compatta e autonoma. Nessun pacco di alimentazione esterno.
→ Un ibrido - l'olio rimane all'interno, ma non c'è una stazione idraulica separata. -
Cilindro idraulico: Richiede un'unità di potenza idraulica esterna (HPU) - pompa, serbatoio, valvole, tubi - per spingere l'olio nel cilindro.
→ Tradizionale, potente, ma pesante nel sistema.
Confronto affiancato
| Caratteristica | Cilindro elettrico | Attuatore elettroidraulico (EHLA) | Cilindro idraulico |
|---|---|---|---|
| Gamma di forza | Piccolo a medio (tipicamente ≤200 kN / 20 tonnellate) | Medio (2–100 kN / 0,2–10 tonnellate) | Molto grande (tonnellate fino a 1000+ tonnellate) |
| Gamma di velocità | Bassa a media (alcuni mm/s – diverse centinaia mm/s) | Lenta a media (ideale per velocità moderate) | Molto ampia (molto lenta a molto veloce) |
| Precisione di posizione | Massima (livello micrometrico, a ciclo chiuso) | Media (livello millimetrico, raramente a ciclo chiuso) | Bassa (mm – cm) a meno che non vengano aggiunti sensori esterni |
| Semplicità di controllo | Molto facile (azionamento servo elettrico) | Discreto (motore acceso/spento o semplice feedback) | Complesso (richiede HPU, valvole, controlli) |
| Pulizia | Eccellente – senza olio | Soddisfacente – volume interno dell'olio ridotto, ma può perdere | Scarso – HPU esterno, tubi, perdite potenziali |
| Tolleranza al sovraccarico | Basso – può danneggiare la vite se colpita | Buono – valvola di sicurezza incorporata protegge l'unità | Eccellente – naturalmente tollerante agli urti e ai sovraccarichi |
| Manutenzione | Basso (grasso o senza lubrificazione) | Medio (controllare il livello dell'olio, piccolo filtro) | Alto (cambi d'olio HPU, guarnizioni, tubi, filtri) |
| Applicazioni tipiche | Assemblaggio 3C, dispositivi medici, attrezzature da laboratorio, piccola automazione | Porte dei forni, coperture dei camion ribaltabili, attrezzature per il bestiame, semplici sollevatori | presse, escavatori, stampaggio ad iniezione, sollevatori industriali pesanti |
| Costo totale installato | Forza piccola/media: moderata a alta Forza grande: molto alta |
Basso a moderato (autonomo, installazione rapida) | Basso a moderato (per forze elevate - ma HPU aumenta il costo) |
Come scegliere - una regola rapida
✅ Scegli il cilindro elettrico se
-
Hai bisogno di alta precisione di posizionamento (micrometri)
-
L'ambiente deve essere pulito (senza olio)
-
La forza è sotto 5–10 tonnellate
-
Hai bisogno di un controllo elettrico semplice (EtherCAT, Pulse, ecc.)
✅ Scegli l'attuatore elettroidraulico se
-
Hai bisogno di una forza media (qualche tonnellata)
-
Non hai un'unità di potenza idraulica (e non vuoi averne una)
-
È accettabile una piccola perdita di olio (rischio minimo)
-
Il costo è più importante della precisione
✅ Scegli il cilindro idraulico tradizionale se
-
La forza è molto alta (>20–50 tonnellate)
-
L'ambiente è difficile (polvere, urti, vibrazioni)
-
Hai già un'unità di potenza idraulica in loco
-
Il costo iniziale delle attrezzature è il principale fattore determinante (ma ignora la manutenzione a lungo termine)
Un dettaglio nascosto che la gente dimentica
-
Cilindro elettrico: La forza e la velocità sono in gran parte decouple – puoi avere alta forza a bassa velocità o velocità moderata a forza inferiore (limitato dalla potenza del motore).
-
Attuatore elettroidraulico: La velocità diminuisce notevolmente sotto carico elevato – non ideale per applicazioni a velocità costante e alta forza.
-
Cilindro idraulico: Con un HPU correttamente dimensionato, puoi avere sia alta forza che alta velocità – ma l'efficienza è scarsa perché la pompa funziona continuamente.
Conclusione finale
-
Se disegnassi un semplice flusso decisionale:
-
Forza > 20 tonnellate? → Cilindro idraulico
-
Precisione elevata (µm) necessaria? → Cilindro elettrico
-
Forza media, senza HPU, il budget conta? → Attuatore elettroidraulico
Ogni tecnologia ha la sua collocazione. La chiave è abbinare i reali vincoli dell'applicazione – forza, velocità, precisione, pulizia e costo totale di proprietà – non solo il prezzo di acquisto iniziale.
-
