Landwirtschaftliche Ballenpressen nutzen Hydraulikzylinder, um Bauteile anzuheben, die Ballendichte zu regulieren und das Entladen zu unterstützen. Ihre Anordnung variiert je nach Rundballenpresse, Quaderballenpresse und Maschinen, die mit Schneide- oder Wickelsystemen ausgestattet sind. Zu den gängigen Anwendungsbereichen von Zylindern zählen das Anheben von Heckklappen und Pickup-Ladeflächen, das Spannen von Riemen, die Regelung der Kammerdichte, die Positionierung von Messern, der Betrieb von Senkböden sowie das Auswerfen von Ballen. Je nach Bewegung, Belastung und Hydraulikkreis werden einfachwirkende oder doppeltwirkende Zylinder ausgewählt.
Welche Arten von Hydraulikzylindern werden in landwirtschaftlichen Ballenpressen eingesetzt?
Heckklappen-Hubzylinder
Rundballenpressen öffnen ihre Heckklappe, um den fertigen Ballen auszugeben. Die Hubzylinder der Heckklappe verbinden den Hauptrahmen mit der schwenkbaren Klappe und wandeln die Zylinderbewegung in die zum Öffnen und Schließen erforderliche Drehbewegung um. Ihre Größe hängt vom Gewicht der Klappe, der Befestigungsgeometrie, dem verfügbaren Hydraulikdruck und der erforderlichen Öffnungsgeschwindigkeit ab. Einige Konstruktionen verfügen über eine Endlagendämpfung, um Stöße zu reduzieren, wenn die Klappe das Ende ihrer Bewegung erreicht. Wenn zwei Zylinder eine Klappe betätigen, muss die gesamte mechanische und hydraulische Anordnung eine koordinierte Bewegung gewährleisten. Die Abmessungen der Zylinder allein garantieren keine Synchronisation.
Hydraulikzylinder für Pickup-Hebevorrichtungen
Die Aufnahmegarnitur nimmt das Erntegut aus dem Schwad auf und führt es der Maschine zu. Ein Hubzylinder hebt die Baugruppe zum Wenden, zum Überwinden von Hindernissen oder zum Transport an und bringt sie anschließend wieder in ihre Arbeitsposition zurück.
Ein einfachwirkender Zylinder eignet sich für einen Pickup, der sich unter seinem Eigengewicht absenkt. Eine doppeltwirkende Anordnung kann verwendet werden, wenn eine kraftbetätigte Bewegung in beide Richtungen erforderlich ist.
Der Zylinder sollte mit dem Schwimm- und Höhenregelsystem des Pickups zusammenwirken. Stützräder, Federn, Anschläge und Gestänge können seine Arbeitsposition und sein Bodenanpassungsverhalten bestimmen.

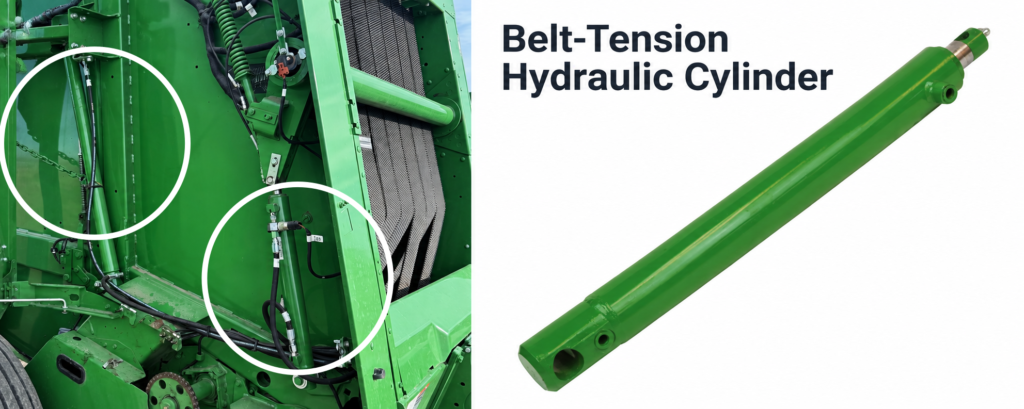

Riemenspannzylinder an Rundballenpressen mit variabler Kammer
Rundballenpressen mit variabler Kammer umschließen den sich bildenden Ballen mithilfe von Riemen. Hydraulikzylinder wirken über einen Spannmechanismus, um der Ausdehnung des Ballens entgegenzuwirken und die gewünschte Dichte zu erzielen.
Diese Zylinder können mehr als nur aus- und einfahren. Sie arbeiten mit Druckregelkomponenten zusammen, um den Widerstand aufrechtzuerhalten, während sich die Größe des Ballens ändert.
Geringe interne Leckage, geeignete Dichtungen und eine gleichmäßige Bewegung sind wichtig für eine konstante Leistung. Die erforderliche Konfiguration hängt vom Spannmechanismus ab und davon, ob die Maschine über separate Einstellungen für die Dichte des Kerns und der Außenschicht verfügt.
Zylinder zur Kammerdichtesteuerung bei großen Quaderballenpressen
Große Quaderballenpressen können Hydraulikzylinder einsetzen, um Kraft auf die Ober- und Seitenwände der Ballenkammer auszuüben. Durch die Anpassung des Widerstands während des Durchlaufs des Ernteguts durch die Kammer trägt das Hydrauliksystem dazu bei, die Ballendichte zu steuern.
Diese Zylinder arbeiten mit dem Druckregelsystem der Maschine zusammen. Ihre Funktion unterscheidet sich von der des hin- und hergehenden Kolbens, der das Erntegut verdichtet. Die Abmessungen der Zylinder, die Befestigungsart und der Betriebsdruck müssen auf den Kammermechanismus und die für die Ballenpresse angegebenen Belastungen abgestimmt sein.
Messer-Steuerzylinder
Ballenpressen, die mit einem Schneidsystem ausgestattet sind, können Hydraulikzylinder zum Ausfahren oder Einfahren der Messerleiste verwenden. Die Zylinder positionieren die Messer relativ zum Erntegutweg; sie sorgen in der Regel nicht für die kontinuierliche Schneidbewegung.
Bei einigen Maschinen können die Bediener Messergruppen auswählen oder die Messerkassette zu Wartungszwecken absenken. Messerschutz, Gruppenauswahl und Kassettenbewegung sind eigenständige Funktionen und können unterschiedliche Mechanismen nutzen. Da die Schneideeinheit in unmittelbarer Nähe zu Ernterückständen arbeitet, sollten bei der Anordnung der Zylinder Verschmutzungen, der Schutz der Schläuche und der Wartungszugang berücksichtigt werden.
Senkbodenzylinder
Einige Ballenpressen verfügen über einen hydraulisch absenkbaren Boden unterhalb des Einzugsrotors. Durch das Absenken dieses Bodens wird der Freiraum im Einzugskanal vergrößert, was der Maschine hilft, eine Verstopfung durch Erntegut zu beseitigen.
Der Zylinder bewegt den Boden zwischen seiner Arbeits- und seiner abgesenkten Position. Die dafür erforderliche Kraft hängt vom Boden-Gestänge und der auf die Baugruppe wirkenden Last ab.
Eine zuverlässige Rückkehr in die Arbeitsposition ist für einen gleichmäßigen Vorschub und einen gleichmäßigen Schnitt wichtig. Die Maschine kann Sensoren oder Verriegelungen verwenden, um die Bodenposition zu bestätigen.
Zylinder zum Auswerfen von Ballen
Bestimmte Quaderballenpressen nutzen hydraulische Auswurfmechanismen, um einen Ballen aus der Presskammer zu befördern. Ein Zylinder kann ein Gestänge oder einen Greifmechanismus betätigen, der den Ballen in Richtung des Auslasses befördert.
Andere Maschinen verwenden einen Ballenwerfer, eine Rampe oder eine Auswurfhilfe mit einem anderen Funktionsprinzip. Diese Mechanismen sollten bei der Auswahl eines Zylinders nicht als austauschbar betrachtet werden.
Hub, Kraft und Arbeitsablauf des Zylinders müssen auf das jeweilige Entladesystem abgestimmt sein. Eine Rundballenpresse, bei der sich die Heckklappe öffnet, verfügt nicht unbedingt über einen separaten hydraulischen Auswerferzylinder.
Welche Zylinderausführungen eignen sich für landwirtschaftliche Ballenpressen?
Die Funktion, der Aufbau und die Befestigungsart eines Zylinders beschreiben verschiedene Aspekte der Spezifikation. Ein Heckklappenzylinder kann beispielsweise einen geschweißten Zylinderkörper, einen doppeltwirkenden Betrieb und stiftbefestigte Enden aufweisen.
Geschweißte Hydraulikzylinder sind eine praktische Option, wenn eine kompakte Installation und maßgeschneiderte Einbaumaße erforderlich sind. Einfachwirkende Zylinder eignen sich für entsprechende Mechanismen mit externer Rückführung, während doppeltwirkende Zylinder eine angetriebene Bewegung in beide Richtungen ermöglichen. Kreuzrohr-, Gabelkopf- und Ösenbefestigungen können alle geeignet sein, wenn sie auf die Maschinenhalterungen abgestimmt sind. Wenn Winkelversätze ausgeglichen werden müssen, kann eine Kugelgelenkverbindung erforderlich sein.
Hydraulikzylinder für Spurstangen
Bei Zylindern mit Zugstangen werden die Endkappen mittels Gewindestangen an der Zylinderrohrwand befestigt. Sie stellen eine Alternative dar, die in Betracht gezogen werden sollte, wenn der verfügbare Einbauraum, die Befestigungsanordnung und die hydraulischen Anforderungen für diese Bauweise geeignet sind.
Die Bezeichnung „Spurstangenkonstruktion“ bezieht sich nicht auf eine bestimmte Funktion der Ballenpresse und garantiert keine Kompatibilität mit einer Quaderballenpresse. Bei Austauscharbeiten sollten Sie vor der Auswahl einer geeigneten Ausführung die ursprünglichen Zylinderspezifikationen und Einbaumaße überprüfen.
Ein Querrohrzylinder ist daher eine mögliche Konfiguration für eine Ballenpresse und kein universeller Zylindertyp für jede Funktion.
Welche Angaben sind für die Spezifikation eines Ballenpresszylinders erforderlich?
Bevor Sie einen Zylinder auswählen, ermitteln Sie bitte das Modell der Ballenpresse, den von ihr betätigten Mechanismus und die ursprüngliche Hydraulikanordnung.
| Spezifikation | Anzugebende Informationen |
|---|---|
| Anmeldung | Heckklappe, Ladefläche, Dichtheitskontrolle, Messer, Boden oder Auswerfer |
| Hydraulikkreis | Einfachwirkend oder doppeltwirkend; entsprechende Ventile und Steuerungen |
| Druck | Normaler Betriebsdruck und zu erwartende Druckspitzen |
| Zylinderabmessungen | Bohrung, Kolbenstangendurchmesser und Hub |
| Montagelänge | Abstände zwischen den Stiften im eingefahrenen und ausgefahrenen Zustand |
| Montagedetails | Stiftdurchmesser, Einbaubreite, Buchsen und Ausrichtung |
| Verbindungen | Anschlussgewinde, Position und Schlauchabstand |
| Betriebsbedingungen | Belastung, Bewegungsgeschwindigkeit, Taktfrequenz und Umgebungsbedingungen |
| Zusätzliche Anforderungen | Dämpfung, Sensoren, Korrosionsschutz oder koordinierter Betrieb |
Bei Austauscharbeiten helfen eine Zeichnung, die Original-Teilenummer oder vollständige Einbaumaße dabei, zu vermeiden, dass ein Zylinder ausgewählt wird, der zwar ähnlich aussieht, aber anders funktioniert.
Hydraulikzylinder für Ihre Ballenpressenanwendung
Welcher Zylinder der richtige ist, hängt von der jeweiligen Aufgabe ab. Beim Anheben des Aufnehmers sind eine geeignete Bewegung und die Anpassung an den Untergrund erforderlich, während die Dichtheitsregelung von einem konsistenten Zusammenspiel zwischen Zylinder, Hydraulikkreis und Kammermechanismus abhängt.
Für eine AISOAR-Anfrage geben Sie bitte den Anwendungszweck, die hydraulischen Anforderungen sowie eine Einbauzeichnung oder Musterangaben an. Anhand dieser Informationen lässt sich feststellen, ob ein Standard-Landwirtschaftszylinder oder eine maßgeschneiderte Konfiguration geeignet ist.
