Ein hydraulischer Oberlenker ist eine praktische Nachrüstung für Traktoren mit Dreipunktaufhängung. Er ersetzt den herkömmlichen, manuell verstellbaren Oberlenker durch einen Hydraulikzylinder, sodass der Fahrer den Winkel der am Heck angebrachten Anbaugeräte direkt vom Traktorsitz aus einstellen kann.
Dies ist besonders nützlich bei der Arbeit mit Kastenpflügen, Heckpflügen, Rotationsfräsen, Bodenfräsen, Pflügen und anderen Anbaugeräten, bei denen häufige Winkeleinstellungen erforderlich sind.
Der Einbau eines hydraulischen Oberlenkers ist in der Regel unkompliziert, sofern der Traktor bereits über einen geeigneten hinteren Hydraulikanschluss verfügt. Vor dem Einbau sollten jedoch die richtige Dimensionierung, die Schlauchführung und die Hydraulikanschlüsse überprüft werden.
Warum sollte man einen hydraulischen Oberlenker einbauen?

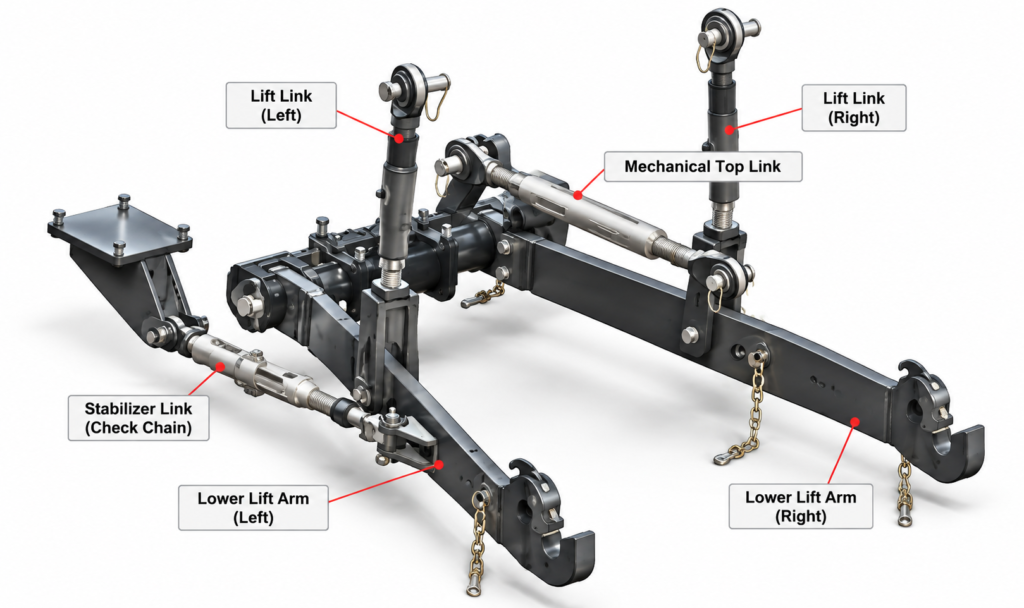

Ein mechanischer Oberlenker muss manuell durch Drehen des Gewindekörpers eingestellt werden. Dies erfordert oft, dass der Fahrer den Traktor anhält, den Sitz verlässt und wiederholt Anpassungen vornimmt.
Ein hydraulischer Oberlenker ermöglicht diese Einstellungen wesentlich schneller. Durch Aus- oder Einfahren des Zylinders kann der Fahrer den Anbaugerätwinkel direkt über die Hydrauliksteuerung des Traktors verändern.
Bei der von Joe Anders dokumentierten Installation am Kubota L2501 war einer der Hauptgründe für den Einbau eines hydraulischen Oberlenkers, die Einstellung des Planierblatts zu erleichtern und den Anbau von Anbaugeräten zu vereinfachen. Er merkte außerdem an, dass die hydraulische Steuerung die Ausrichtung der Dreipunktaufhängung beim Anbringen von Anbaugeräten erleichterte.
Vor der Montage: Überprüfen Sie die Größe des oberen Lenkerarms
Bevor Sie den originalen mechanischen Oberlenker entfernen, vergewissern Sie sich, dass der Hydraulikzylinder für den Traktor geeignet ist.
Die wichtigsten Dimensionen sind:
- Dreipunkt-Anhängerkategorie
- Länge von Stift zu Stift im eingefahrenen Zustand
- Verlängerte Pin-zu-Pin-Länge
- Durchmesser des Bolzens an der Traktorseite
- Stiftdurchmesser auf der Geräteseite
- Befestigungsbreite
- Verfügbarer Freiraum
Der hydraulische Oberlenker sollte ungefähr denselben nutzbaren Verstellbereich bieten wie der ursprüngliche mechanische Oberlenker.
Ein Zylinder, der im vollständig eingefahrenen Zustand zu lang ist, kann dazu führen, dass manche Anbaugeräte den erforderlichen Winkel nicht erreichen, während ein Zylinder mit unzureichendem Ausfahrweg die Verstellung in die entgegengesetzte Richtung einschränken kann.
Überprüfen Sie das hintere Hydrauliksystem des Traktors
Die meisten hydraulischen Oberlenker arbeiten mit einem doppeltwirkenden Hydraulikzylinder, der einen Hydraulikfluss in beide Richtungen erfordert. Verfügt der Traktor bereits über ein doppeltwirkendes hinteres SCV-Ventil oder einen hinteren Hydraulik-Fernanschluss, ist der Einbau relativ einfach. Falls kein hinterer Hydraulik-Fernbedienungsanschluss vorhanden ist, ist möglicherweise ein zusätzlicher Hydraulikkreis erforderlich.
Im Fall des Kubota L2501 zog der Autor drei mögliche Vorgehensweisen in Betracht: den Einbau eines OEM-Hydraulik-Nachrüstsatzes für die Heckhydraulik, den Anschluss eines neuen Ventils an das bestehende Hydrauliksystem des Traktors oder die Verwendung eines Nachrüstsatzes, der an den Hydraulikkreislauf des Frontladers angeschlossen wird. Er entschied sich schließlich für die Option mit dem Frontlader-Hydraulikkreis, da diese eine einfachere Möglichkeit bot, eine Hydrauliksteuerung am Heck hinzuzufügen. Homepage der Familie Anders
Die genaue Lösung hängt vom Traktormodell und dem vorhandenen Hydrauliksystem ab.
Schritt 1: Den mechanischen oberen Lenker entfernen
Stellen Sie den Traktor auf ebenem Untergrund ab und senken Sie das angebaute Arbeitsgerät ab, sodass die Dreipunktaufhängung nicht belastet wird.
Entfernen Sie die Halteklammern oder -stifte an beiden Enden des mechanischen Oberlenkers und bauen Sie den Lenker anschließend vom Traktor ab.
Vergleichen Sie vor dem Einbau des Hydraulikzylinders die Befestigungsenden und die Gesamtlänge mit dem originalen Oberlenker.
Setzen Sie einen Zylinder nicht mit Gewalt ein, wenn die Einbaubreite oder der Bolzendurchmesser nicht übereinstimmen.
Schritt 2: Einbau des hydraulischen Oberlenkerzylinders
Bringen Sie den hydraulischen Oberlenker zwischen dem oberen Anbaupunkt des Traktors und dem Anbaugerät in Position.
Setzen Sie die Befestigungsstifte ein und sichern Sie diese mit den entsprechenden Sicherungsklammern.
Stellen Sie sicher, dass die Hydraulikanschlüsse, Schläuche und ein eventuell integrierter Ventilblock über den gesamten Bewegungsbereich der Dreipunktaufhängung hinweg ausreichend Freiraum haben.
Der Zylinder sollte so montiert werden, dass die Schläuche nicht am Traktor, an der Zapfwelle, am Anbaugerätrahmen oder an anderen beweglichen Bauteilen reiben.
Schritt 3: Anschließen der Hydraulikschläuche
Schließen Sie die beiden Hydraulikschläuche vom Oberlenkerzylinder an den doppeltwirkenden hinteren Hydraulikkreislauf des Traktors an.
Überprüfen Sie Folgendes:
- Die Schlauchanschlüsse passen zu den Anschlüssen der Gasflasche
- Die Schnellkupplungen passen zu den Anschlüssen des Traktors
- Die Schlauchlänge ist ausreichend
- Die Schläuche sind nicht übermäßig lang
- Die Schläuche sind vor scharfen Kanten und beweglichen Teilen geschützt
Dies ist einer der Bereiche, in denen bei der Montage möglicherweise Anpassungen erforderlich sind. Vergewissern Sie sich vor dem endgültigen Festziehen, dass die hintere Hydraulikanschlusshalterung, die Schläuche und die Anschlüsse nicht mit dem Werkzeugkasten des Traktors, den Karosserieteilen, dem Zapfwellenbereich oder der Bewegung der Dreipunktaufhängung kollidieren. Die genaue Schlauchlänge und die Art der Anschlüsse variieren je nach Traktor.
Schritt 4: Verlegen und Befestigen der Schläuche
Die richtige Verlegung der Schläuche ist sowohl für die Sicherheit als auch für die Lebensdauer wichtig.
Lassen Sie genügend Spielraum, damit sich die Dreipunktaufhängung über ihren gesamten Bewegungsbereich bewegen kann, vermeiden Sie jedoch große Schlaufen, die sich am Anbaugerät oder an den Reifen verfangen könnten.
Verwenden Sie gegebenenfalls Schlauchmuffen, Schellen oder Schutzvorrichtungen.

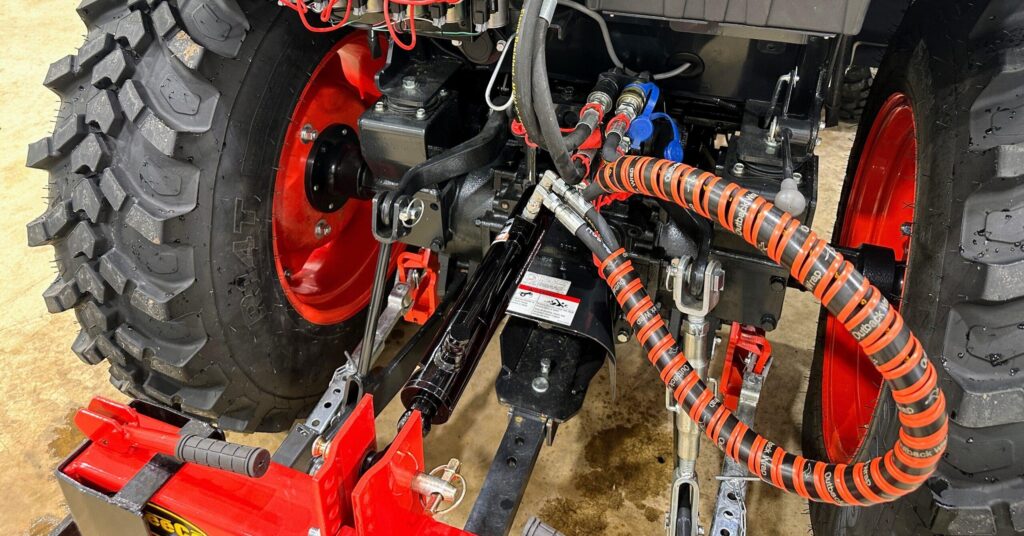

Dies ist einer der Bereiche, in denen bei der tatsächlichen Montage Anpassungen erforderlich sein können. Bei der Montage durch Joe Anders kollidierte die hintere Hydraulikhalterung zunächst mit dem Werkzeugkasten des Traktors, sodass die Befestigungsposition geändert werden musste.
Aus diesem Grund sollte das Spiel vor dem endgültigen Festziehen stets überprüft werden.
Schritt 5: Streck- und Beugungsbewegung testen
Starten Sie den Traktor bei niedriger Motordrehzahl und betätigen Sie den hinteren Hydraulikhebel langsam.
Fahren Sie den hydraulischen Oberlenker mehrmals aus und ein.
Auf Folgendes prüfen:
- Gleichmäßige Zylinderbewegung
- Richtige Betriebsrichtung
- Hydrauliklecks
- Schlauchbewegung
- Beeinträchtigung des Traktors oder des Anbaugeräts
- Ausreichender Einstellbereich
Bewegt sich der Zylinder entgegen den Erwartungen des Bedieners, können die beiden Hydraulikschläuche in der Regel an der hinteren Fernbedienung vertauscht werden.
Schritt 6: Überprüfen Sie die gesamte Bewegung der Dreipunkt-Anhängevorrichtung
Heben und senken Sie die Dreipunktaufhängung über ihren gesamten Arbeitsbereich.
Prüfen Sie gleichzeitig den hydraulischen Oberlenker sowohl in eingefahrenem als auch in ausgefahrenem Zustand.
Achten Sie besonders auf den Freiraum um folgende Bereiche herum:
- Kraftabzugswelle
- Hydraulische Schläuche
- Rahmen implementieren
- Traktoraufbau
- Hinterreifen
- Befestigungshalterung für den oberen Verbindungsstab
Der Zylinder darf niemals als mechanischer Anschlag für die Anhängevorrichtung dienen.
Hydraulischer Oberlenker mit Absperrventil
Einige hydraulische Oberlenker sind mit einem vorgesteuerten Rückschlagventil oder einem Sperrventil ausgestattet.
Dieses Ventil sorgt dafür, dass der Zylinder nach der Einstellung in seiner Position gehalten wird, wodurch unerwünschte Bewegungen, die durch interne Leckagen im Hydrauliksystem des Traktors verursacht werden, reduziert werden.
Ein Absperrventil kann bei Anwendungen wie Planieren, Bodenbearbeitung, Mähen und Geländeglättung nützlich sein, bei denen es wichtig ist, einen gleichbleibenden Arbeitsgerätwinkel beizubehalten.
Häufige Probleme bei der Installation
Die meisten Probleme bei der Montage von hydraulischen Oberlenkern hängen eher mit der Passform oder den hydraulischen Anschlüssen zusammen als mit dem Zylinder selbst.
Das obere Glied ist im eingefahrenen Zustand zu lang:
Möglicherweise lässt der Zylinder keine ausreichende Neigung des Anbaugeräts nach vorne zu.
Der obere Link reicht nicht weit genug:
Der Zylinderhub bzw. die Ausfahrlänge ist für die jeweilige Anwendung möglicherweise nicht ausreichend.
Die Schläuche sind zu kurz:
Die Dreipunktaufhängung kann beim Anheben oder Absenken an den Schläuchen ziehen.
Schläuche behindern die Zapfwelle oder das Anbaugerät:
Verlegen Sie die Schläuche neu und befestigen Sie sie, bevor Sie den Traktor in Betrieb nehmen.
Der Zylinder bewegt sich nicht:
Überprüfen Sie die Schnellkupplungen, das hintere Hydraulikventil, die Schlauchanschlüsse und den Hydraulikdruck des Traktors.
Der Zylinder verändert unter Last langsam seine Position:
Überprüfen Sie das Steuerventil des Traktors und ziehen Sie den Einsatz eines hydraulischen Oberlenkers mit integriertem Verriegelungsventil in Betracht.
Was Sie vor der Bestellung eines hydraulischen Oberlenkers messen sollten
Um Montageprobleme zu vermeiden, geben Sie bitte bei der Auswahl eines Ersatzteils oder eines maßgefertigten hydraulischen Oberlenkers folgende Informationen an:
| Messung | Was ist zu prüfen? |
|---|---|
| Hüllenkategorie | Kat. 1, Kat. 2 oder Kat. 3 |
| Eingezogene Länge | Von Pinmitte zu Pinmitte |
| Verlängerte Länge | Von Pinmitte zu Pinmitte |
| Stiftdurchmesser | Beide Befestigungsenden |
| Einbaubreite | Anbauvorrichtungen für Traktoren und Anbaugeräte |
| Hydraulikanschluss | Anschlussgewinde und Schnellkupplung |
| Betriebsdruck | Hydrauliksystem eines Traktors |
| Anmeldung | Planiermesser, Mäher, Pflug usw. |
Fotos des originalen mechanischen Oberlenkers und der Befestigungspunkte am Traktor können ebenfalls dabei helfen, die Kompatibilität zu überprüfen.
Maßgefertigte hydraulische Oberlenker für Traktoren
AISOAR stellt hydraulische Oberlenkerzylinder für landwirtschaftliche Traktoren und Dreipunktanbaugeräte her.
Zu den verfügbaren Konfigurationen gehören hydraulische Oberlenker der Kategorien 1, 2 und 3, Kugelgelenkenden, Hakenenden, kundenspezifische Hublängen, kundenspezifische Längen im eingefahrenen und ausgefahrenen Zustand sowie integrierte Absperrventile.
Für Ersatzteilanwendungen kann ein hydraulischer Oberlenker entsprechend dem Traktormodell, den Maßangaben, Zeichnungen, Mustern oder OEM-Referenzangaben gefertigt werden.
Häufig gestellte Fragen
Kann ich einen hydraulischen Oberlenker selbst einbauen?
Sofern der Traktor bereits über eine geeignete doppeltwirkende hintere Hydraulikfernsteuerung verfügt und der richtige Zylinder ausgewählt wurde, ist die Montage in der Regel unkompliziert. Sollte ein zusätzliches Hydraulikventil oder ein hinterer Fernsteuerkreis eingebaut werden müssen, wird der Arbeitsaufwand größer, und es sollten die Hydraulikspezifikationen des Traktorherstellers beachtet werden.
Benötige ich hintere Hydraulik-Fernsteuerungen für einen hydraulischen Oberlenker?
Normalerweise ja. Ein doppeltwirkender hydraulischer Oberlenker benötigt Hydraulikfluss in beide Richtungen. Falls keine hintere Fernbedienung vorhanden ist, ist möglicherweise ein zusätzliches Hydraulikventil oder ein Hydraulik-Bausatz erforderlich.
Wie lang sollten die Schläuche der hydraulischen Oberlenker sein?
Die Schläuche sollten lang genug sein, um die volle Bewegungsfreiheit der Dreipunktaufhängung zu ermöglichen, ohne dabei gedehnt zu werden, aber kurz genug, um übermäßige Schlaufen oder Behinderungen zu vermeiden. Es gibt keine einheitliche Schlauchlänge, da die Bauweisen der Traktoren variieren.
Sollte ein hydraulischer Oberlenker mit einem Rückschlagventil ausgestattet sein?
Nicht immer, aber ein integriertes, vorgesteuertes Rückschlagventil kann dazu beitragen, die Zylinderposition beizubehalten, wenn ein stabiler Anbaugerätewinkel wichtig ist.
Schlussfolgerung
Der Einbau eines hydraulischen Oberlenkers kann den Bedienkomfort bei der Arbeit mit heckmontierten Anbaugeräten erheblich verbessern. Die wichtigsten Schritte sind die Auswahl der richtigen Zylindergröße, die Überprüfung des Hydraulikanschlusses am Traktor, die sichere Verlegung der Schläuche und die Überprüfung der vollständigen Beweglichkeit der Anhängevorrichtung nach der Montage.
Ein gut abgestimmter hydraulischer Oberlenker sollte einen ausreichenden Verstellbereich bieten, ohne den Traktor, die Zapfwelle oder das angebaute Arbeitsgerät zu beeinträchtigen. Für einen maßgefertigten hydraulischen Oberlenker teilen Sie AISOAR bitte das Traktormodell, die Anbaukategorie, die Länge im eingefahrenen und ausgefahrenen Zustand, die Bolzenabmessungen sowie den Hydraulikanschluss mit, damit die richtige Zylinderkonfiguration ausgewählt werden kann.
