Một xi lát thủy lực định vị là một xi lát thủy lực được thiết kế với khả năng phản hồi vị trí. So với một xi lát thủy lực tiêu chuẩn, nó không chỉ cung cấp lực và chuyển động tuyến tính, mà còn phát hiện vị trí thực tế của piston hoặc thanh trong quá trình hoạt động.
Loại xi lát này cũng thường được gọi là xi lát thủy lực có cảm biến định vị, xi lát thủy lực phản hồi vị trí, hoặc xi lát thủy lực tích hợp cảm biến. Nó được sử dụng rộng rãi trong các thiết bị cần định vị chính xác, chuyển động đồng bộ, điều khiển tự động và giám sát hiệu suất theo thời gian thực.

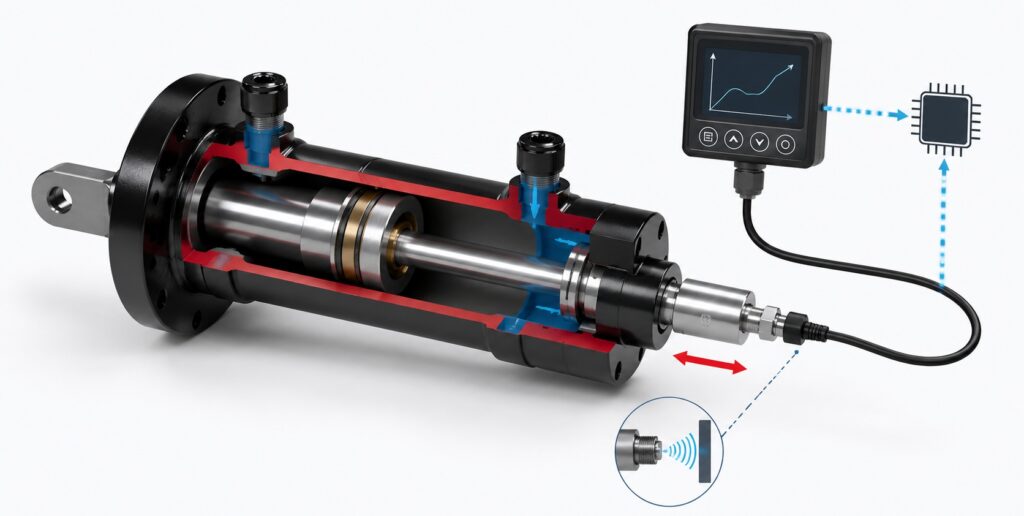

Xi Lát Định Vị Cảm Biến Thủy Lực Hoạt Động Như Thế Nào?
Một xi lát thủy lực tiêu chuẩn sử dụng dầu thủy lực áp suất để di chuyển một piston bên trong thân xi lát. Khi dầu vào một bên của xi lát, piston di chuyển và thanh kéo dài hoặc thu ngắn. Sự chuyển động này tạo ra lực tuyến tính cần thiết cho máy.
Một xi lát thủy lực định vị thêm một cảm biến định vị vào cấu trúc này. Cảm biến phát hiện chuyển động hoặc vị trí hành trình của piston hoặc thanh và chuyển đổi nó thành tín hiệu điện. Tín hiệu này có thể được gửi đến PLC, bộ điều khiển, đơn vị hiển thị, hoặc hệ thống thu thập dữ liệu.
Với phản hồi này, hệ thống điều khiển có thể biết được vị trí thực tế của xi lanh trong thời gian thực. Nếu xi lanh chưa đạt đến vị trí mục tiêu, hệ thống có thể tiếp tục điều chỉnh van thủy lực hoặc lưu lượng.
Nói đơn giản, một xi lanh thủy lực cảm biến vị trí cho phép máy móc biết được vị trí của xi lanh, không chỉ là nó đang mở rộng hay thu lại.
Tại Sao Phản Hồi Định Vị Quan Trọng?
Trong nhiều hệ thống thủy lực, chuyển động của xi lanh bị ảnh hưởng bởi sự thay đổi tải trọng, nhiệt độ dầu, ma sát, rò rỉ bên trong, phản ứng van, và dao động áp suất. Nếu hệ thống chỉ kiểm soát chuyển động bằng thời gian, áp suất, hoặc lưu lượng, vị trí thực tế của xi lanh có thể không giống với vị trí mong đợi.
Phản hồi vị trí giúp giải quyết vấn đề này. Bằng cách phát hiện vị trí hành trình thực tế, hệ thống điều khiển có thể thực hiện những điều chỉnh chính xác hơn trong quá trình hoạt động. Điều này cải thiện độ chính xác chuyển động, khả năng lặp lại, an toàn và hiệu suất tổng thể của máy móc.
Ví dụ, trong một hệ thống nâng, xi lanh có thể cần dừng lại ở một độ cao nhất định. Trong một hệ thống đa xi lanh, một số xi lanh có thể cần chuyển động với cùng một tốc độ và đạt đến cùng một vị trí. Trong một dây chuyền sản xuất tự động, xi lanh có thể cần lặp lại chính xác cùng một chuyển động qua nhiều chu kỳ.
Trong những ứng dụng này, một xi lanh thủy lực tiêu chuẩn có thể không cung cấp đủ thông tin kiểm soát. Một xi lanh thủy lực cảm biến vị trí cung cấp phản hồi cần thiết cho hệ thống để hoạt động chính xác và tin cậy hơn.
Các Loại Cảm Biến Định Vị Thường Dùng Trong Xi Lát Thủy Lực
Các cảm biến vị trí khác nhau có thể được sử dụng tùy thuộc vào ứng dụng, môi trường làm việc, chiều dài hành trình, yêu cầu độ chính xác và phương pháp lắp đặt.

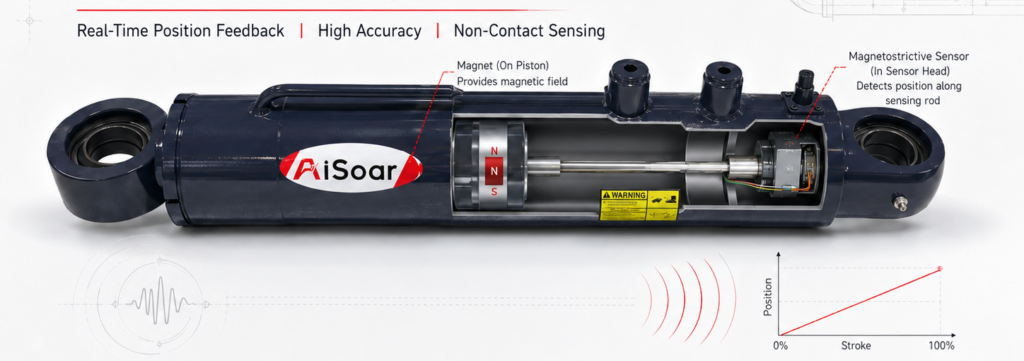

Một lựa chọn phổ biến là cảm biến vị trí biến từ. Loại cảm biến này thường được tích hợp vào xi lanh thủy lực. Nó cung cấp đo vị trí không tiếp xúc, có nghĩa là không có hao mòn cơ học trong quá trình hoạt động. Nó thích hợp cho các thiết bị nặng, tuổi thọ dài và các ứng dụng chu kỳ cao.
Một tùy chọn khác là một cảm biến LVDT, cái được sử dụng để đo lường vị trí tuyến tính chính xác. Các cảm biến LVDT thường được chọn cho thiết bị công nghiệp, hệ thống thử nghiệm và ứng dụng cần phản hồi vị trí ổn định và chính xác.

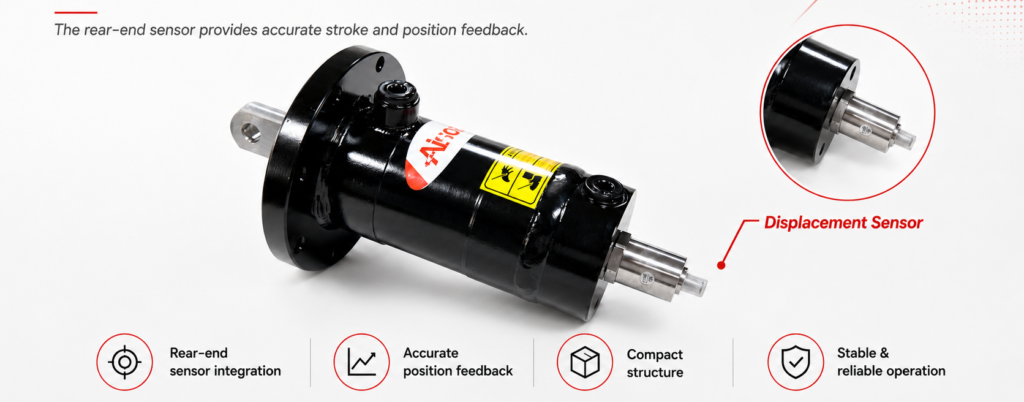

Đối với một số ứng dụng, một cảm biến dây kéo bên ngoài cũng có thể được sử dụng. Cảm biến này được lắp đặt bên ngoài xi lanh và kết nối với phần di chuyển của máy. Nó dễ lắp đặt và bảo trì hơn, đặc biệt là đối với việc sửa đổi thiết bị hoặc ứng dụng thử nghiệm. Tuy nhiên, nó thường cần thêm bảo vệ chống bụi, rung, va đập và độ ẩm.
Loại cảm biến phù hợp phụ thuộc vào thiết kế xi lanh, không gian lắp đặt, áp suất làm việc, hệ thống điều khiển và các điều kiện môi trường.
Xi Lát Thủy Lực Tiêu Chuẩn So Với Xi Lát Thủy Lực Định Vị
| Mục | Xy lanh thủy lực tiêu chuẩn | Xi lanh thủy lực cảm biến vị trí |
|---|---|---|
| Chức năng chính | Cung cấp lực tuyến tính và chuyển động | Cung cấp lực tuyến tính và phản hồi vị trí theo thời gian thực |
| Phản hồi vị trí | Không có sẵn | Có sẵn thông qua cảm biến tích hợp hoặc bên ngoài |
| Phương pháp điều khiển | Thường được điều khiển bởi áp suất, lưu lượng, hoặc thời gian | Có thể hỗ trợ điều khiển kín |
| Độ chính xác | Phụ thuộc vào cài đặt hệ thống và điều kiện vận hành | Chính xác hơn vì vị trí hành trình thực tế được phát hiện |
| Sử dụng Thông thường | Các ứng dụng nâng, đẩy, kéo và di chuyển chung | Thiết bị yêu cầu định vị, đồng bộ, tự động hóa hoặc giám sát |
Các Ứng Dụng Thông Thường Của Xi Lát Thủy Lực Định Vị
Xi lanh thủy lực cảm biến vị trí được sử dụng trong các thiết bị mà việc di chuyển chính xác và phản hồi vị trí đáng tin cậy là rất quan trọng.
Trong máy móc xây dựng, chúng có thể được sử dụng để định vị cần cẩu, hệ thống lái, cấu trúc nâng và điều khiển phụ kiện. Trong thiết bị nông nghiệp, chúng có thể hỗ trợ điều chỉnh dụng cụ, điều khiển lái, hệ thống máy gieo và các chức năng thủy lực khác yêu cầu di chuyển lặp lại.
Trong thiết bị xử lý vật liệu, các xi lanh phản hồi vị trí có thể được sử dụng cho các nền tảng nâng, xe nâng, máy xếp, thang nâng và các hệ thống tải tự động. Trong tự động hóa công nghiệp, chúng thường được sử dụng trong máy ép, hệ thống kẹp, thiết bị tạo hình và dây chuyền sản xuất.
Chúng cũng hữu ích trong các bàn thử thủy lực. Trong quá trình thử nghiệm xi lanh, các cảm biến vị trí có thể giúp đo hành trình, tốc độ di chuyển, hiệu suất giảm chấn và khả năng lặp lại. Điều này cho phép các nhà sản xuất xác minh hiệu suất của xi lanh một cách chính xác hơn trước khi giao hàng.
Giải Pháp Xi Lát Thủy Lực Định Vị Tùy Chỉnh AiSoar
AiSoar Hydraulics có thể cung cấp các giải pháp xi lanh thủy lực tùy chỉnh theo bản vẽ, mẫu, kích thước lắp đặt, áp suất làm việc, chiều dài hành trình, kiểu lắp và yêu cầu ứng dụng của khách hàng.
Đối với thiết bị yêu cầu phản hồi vị trí, chuyển động đồng bộ, điều khiển tự động hoặc giám sát hành trình, AiSoar có thể giúp đánh giá cấu trúc xi lanh và cung cấp giải pháp xi lanh thủy lực cảm biến vị trí phù hợp.
Tùy thuộc vào điều kiện làm việc, AiSoar có thể hỗ trợ thiết kế phản hồi vị trí tích hợp hoặc bên ngoài. Xi lanh có thể được tùy chỉnh theo loại cảm biến, đầu ra tín hiệu, không gian lắp đặt, yêu cầu niêm phong, bảo vệ cáp và cấu trúc thiết bị tổng thể.
AiSoar cũng có thể cung cấp hệ thống thủy lực và bàn thử thủy lực cho các ứng dụng liên quan. Các chức năng thử nghiệm có thể bao gồm thử áp suất, kiểm tra rò rỉ, thử hành trình, đo tốc độ, thử nghiệm hiệu suất giảm chấn, ghi dữ liệu và xuất báo cáo thử nghiệm.
Kết luận
Xi lanh thủy lực cảm biến vị trí kết hợp năng lượng thủy lực với phản hồi vị trí theo thời gian thực. Nó cho phép hệ thống điều khiển theo dõi chuyển động thực tế của xi lanh và thực hiện các điều chỉnh chính xác hơn trong quá trình vận hành.
So với một xi lanh thủy lực tiêu chuẩn, nó cung cấp độ chính xác định vị tốt hơn, chuyển động mượt mà hơn, cải thiện đồng bộ hóa và hỗ trợ mạnh mẽ cho tự động hóa.
Đối với các nhà sản xuất thiết bị gốc (OEM) và các nhà sản xuất thiết bị, việc chọn đúng xi lanh thủy lực cảm biến vị trí có thể giúp cải thiện hiệu suất máy, giảm lỗi điều khiển và hỗ trợ thiết kế hệ thống thủy lực thông minh hơn.
