กระบอกไฮดรอลิกถูกใช้กันอย่างแพร่หลายในเครื่องจักรการเกษตร อุปกรณ์ก่อสร้าง เครื่องจักรอุตสาหกรรม และอุปกรณ์เคลื่อนที่เพื่อสร้างการเคลื่อนที่เชิงเส้นที่มีพลัง แต่กระบอกไฮดรอลิกทำงานอย่างไร? หลักการพื้นฐานนั้นเรียบง่าย: ความดันไฮดรอลิกกระทำต่อพiston ภายในกระบอก ซึ่งเปลี่ยนพลังงานไฮดรอลิกเป็นแรงและการเคลื่อนที่เชิงเส้น.
กระบอกไฮดรอลิกแปลงพลังงานไฮดรอลิกเป็นการเคลื่อนไหวเชิงกลโดยการใช้ของไหลไฮดรอลิกที่มีแรงดันสูงส่งไปยังพื้นที่ที่มีประสิทธิภาพของลูกสูบ แรงที่เกิดขึ้นจะทำให้ลูกสูบและแกนลูกสูบเคลื่อนที่ในเส้นตรง โดยง่ายๆ, แรงดันและพื้นที่ลูกสูบกำหนดแรงทางทฤษฎีของกระบอกสูบ ในขณะที่การไหลของน้ำมันไฮดรอลิกและพื้นที่มีประสิทธิภาพกำหนดความเร็วของกระบอกสูบ.
การเข้าใจความสัมพันธ์เหล่านี้ช่วยอธิบายไม่เพียงแค่การขยายและหดตัวของกระบอกสูบ แต่ยังรวมถึงเหตุผลว่าทำไมขนาดรู กระบอกสูบ ขนาดเสา และแรงดันในระบบ และอัตราการไหลจึงส่งผลโดยตรงต่อประสิทธิภาพของกระบอกสูบ.
กระบอกสูบไฮดรอลิกคืออะไร?
กระบอกไฮดรอลิกเป็นส่วนสำคัญในระบบไฮดรอลิกที่ใช้สร้างแรงและการเคลื่อนที่เชิงเส้น มันประกอบด้วยกระบอกทรงกระบอก ลูกสูบ และก้านลูกสูบของลูกสูบ น้ำมันไฮดรอลิกจะเข้าสู่กระบอกและกระทำต่อพiston ทำให้พiston และก้านลูกสูบยืดออกหรือหดกลับ.
หลักการทำงานพื้นฐานของกระบอกไฮดรอลิกนั้นขึ้นอยู่กับ กฎของปาสกาล. เมื่อมีการใช้ความดันกับของไฮดรอลิกที่ถูกจำกัด ความดันจะถูกส่งผ่านของเหลวและกระทำต่อพื้นผิวที่มีประสิทธิภาพของพiston.

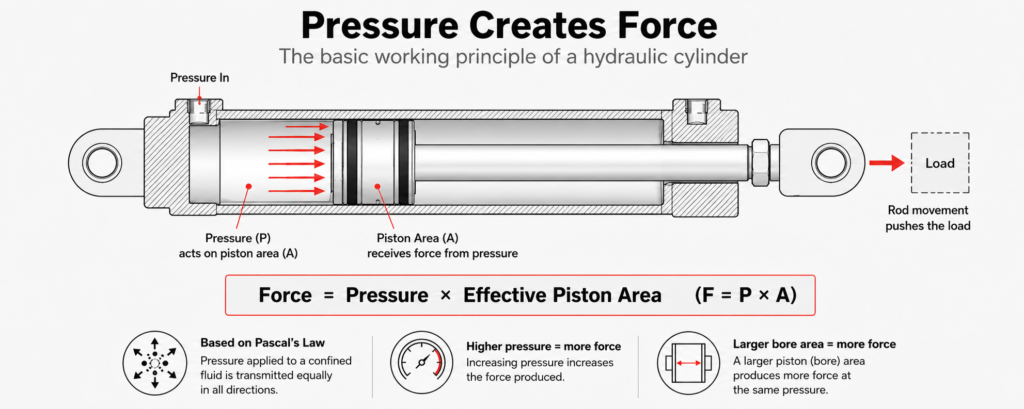

ความสัมพันธ์พื้นฐานระหว่างความดันไฮดรอลิกและแรงที่เกิดจากกระบอกไฮดรอลิกสามารถแสดงออกได้ว่า:
แรง = ความดัน × พื้นที่ที่มีประสิทธิภาพ
F = P × A
สถานที่:
F = แรงทางทฤษฎีกระบอกสูบ
P = แรงกดดันไฮดรอลิก
A = พื้นที่ไฮดรอลิกที่มีประสิทธิภาพ
หมายความว่าแรงที่เกิดจากกระบอกไฮดรอลิกนั้นส่วนใหญ่ถูกกำหนดโดยความดันไฮดรอลิกและพื้นที่สุดยอดของลูกสูบ ในความดันที่ทำงานเดียวกัน กระบอกที่มีเส้นผ่าศูนย์กลางใหญ่กว่าสามารถสร้างแรงได้มากกว่า.ที่แรงดันการทำงานเดียวกัน กระบอกสูบที่มีรูใหญ่จะมีพื้นที่ลูกสูบที่ใหญ่และสามารถสร้างแรงทางทฤษฎีได้มากขึ้น.
อย่างไรก็ตาม สมการนี้แสดงถึงแรงทางทฤษฎีไฮดรอลิก แรงจริงที่มีให้ที่เครื่องอาจต่ำกว่าเนื่องจากแรงเสียดทานของซีล การสูญเสียแรงดัน แรงดันย้อนกลับ รูปทรงกลศาสตร์ และสภาพการทำงานอื่นๆ.
ส่วนประกอบของกระบอกสูบไฮดรอลิก
กระบอกไฮดรอลิกประกอบด้วยหลายส่วนที่ทำงานร่วมกันเพื่อเปลี่ยนพลังงานไฮดรอลิกเป็นการเคลื่อนที่เชิงเส้นที่ควบคุม.
| ส่วนของกระบอกสูบ | คำอธิบาย | วัสดุทั่วไป |
| กระบอกสูบ | ตัวหลักที่บรรจุลูกสูบและของเหลว. | เหล็ก (ท่อไร้รอยเชื่อมหรือขัดเงา), เหล็กหล่อ |
| ลูกสูบ | แบ่งกระบอกสูบและเคลื่อนที่ภายใต้แรงดัน. | เหล็ก, เหล็กหล่อ, อลูมิเนียม |
| ก้านลูกสูบ | ส่งแรงจากลูกสูบไปยังน้ำหนัก. | เหล็กชุปโครเมียม, สแตนเลส |
| ฝาปิดด้านท้าย (หัวกระบอก) | ป้องกันไม่ให้ของเหลวรั่วออกจากปลายกระบอก. | เหล็กหล่อ, เหล็ก, อลูมิเนียม |
| ร็อดกลานด์ | รองรับและนำทางก้านลูกสูบและที่อยู่อาศัยของซีลก้าน ผ้าเช็ดและส่วนประกอบนำทาง. | เหล็ก, อลูมิเนียม, ทองเหลือง |
| ซีลและโอริง | ป้องกันการรั่วและรักษาความดัน. | ยางไนไตรล์ (NBR), โพลียูรีเทน, ฟลูออโรคาร์บอน (Viton) |
| แหวนสึกหรอ / ตลับลูกปืน | นำทางลูกสูบและก้านในขณะที่ป้องกันการสัมผัสระหว่างโลหะกับโลหะและลดแรงเสียดทาน. | ทองเหลือง, วัสดุผสม, ไนลอน |
| ของเหลวไฮดรอลิก | ถ่ายโอนพลังงานและหล่อลื่นส่วนประกอบ. | น้ำมันไฮดรอลิก (แร่หรือสังเคราะห์) |
| พอร์ตไฮดรอลิก | จุดเข้า/ออกสำหรับของเหลว. | โฟลว์มอญเหล็กหรือสแตนเลส |
| อุปกรณ์รองรับแรงกระแทก | ลดแรงกระแทกที่จุดสิ้นสุดของการเดินของลูกสูบ. | เหล็ก, ทองแดง |
การซีลที่ดี การเลือกวัสดุที่ถูกต้อง การกลึงที่แม่นยำ และช่องว่างของส่วนประกอบที่เหมาะสม เป็นสิ่งสำคัญในการรักษาการเคลื่อนไหวของกระบอกให้ราบรื่นและลดการรั่วซึม การสึกหรอ และการล้มเหลวในช่วงต้น.
กระบอกสูบไฮดรอลิกทำงานอย่างไร?
เพื่อทำความเข้าใจวิธีการทำงานของระบบไฮดรอลิก ให้จินตนาการถึงเข็มฉีดยาที่เต็มไปด้วยของเหลว การเคลื่อนที่ของปั๊มจะผลักดันของเหลวและสร้างการเคลื่อนไหว กระบอกไฮดรอลิกทำงานในหลักการที่คล้ายกัน แต่ใช้น้ำมันไฮดรอลิก ปั๊ม วาล์วควบคุม และความดันเพื่อสร้างแรงที่มากกว่า.
ในระบบไฮดรอลิก ปั๊มจะจัดหาการไหลของของเหลวไฮดรอลิก วาล์วควบคุมทิศทางจะนำมันไปยังด้านที่เหมาะสมของกระบอก เมื่อการไหลเผชิญกับความต้านทานจากภาระ ความดันจะเกิดขึ้นและกระทำต่อพiston สร้างแรงที่จำเป็นในการเคลื่อนที่ภาระนั้น.
นี่คือคำอธิบายที่เรียบง่ายทีละขั้นตอนเกี่ยวกับการทำงานของกระบอกสูบไฮดรอลิก:
- การเข้าของของไหลไฮดรอลิก: ปั๊มไฮดรอลิกจัดหาการไหลของน้ำมัน และวาล์วควบคุมจะกำหนดทิศทางของของไหลไปยังด้านหนึ่งของกระบอกสูบ.
- การเคลื่อนที่ของลูกสูบ: ความดันไฮดรอลิกทำงานบนพื้นผิวของลูกสูบ ทำให้ลูกสูบและก้านลูกสูบเคลื่อนที่ในทิศทางที่ต้องการ.
- การสร้างแรงเชิงเส้น: การเคลื่อนที่ของลูกสูบจะแปลงพลังงานไฮดรอลิกเป็นแรงเชิงเส้นและการเคลื่อนไหวเพื่อยก ดัน ดึง หรือวางตำแหน่งน้ำหนัก.
- การส่งกลับของไหล: เมื่อก้านลูกสูบเคลื่อนที่ ของไหลไฮดรอลิกจากด้านตรงกันข้ามของกระบอกสูบจะออกผ่านวงจรกระแสกลับ.
กระบอกสูบไฮดรอลิกขึ้นอยู่กับการซีลคุณภาพสูง ผิวภายในที่แม่นยำ และการควบคุมระบบไฮดรอลิกที่เหมาะสมเพื่อลดการรั่วไหลและให้การเคลื่อนที่ที่เชื่อถือได้ภายใต้สภาพการทำงานที่เข้มงวด.
กระบอกสูบไฮดรอลิกแบบสองทิศทาง ：

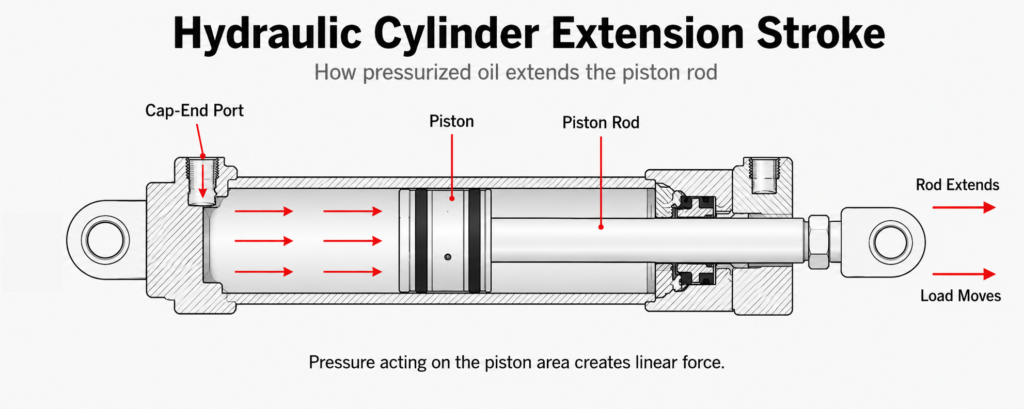

ขั้นตอนที่ 1: การยืดตัว
เมื่อมีการใช้ของเหลวไฮดรอลิกที่ฐานของกระบอก มันจะดันให้ลูกสูบและแกนเคลื่อนที่ออกไป แรงดันไฮดรอลิกจะดันลูกสูบขึ้นไปตามกระบอก ขยายแกนเพื่อปฏิบัติงานที่ต้องการแรงผลัก.

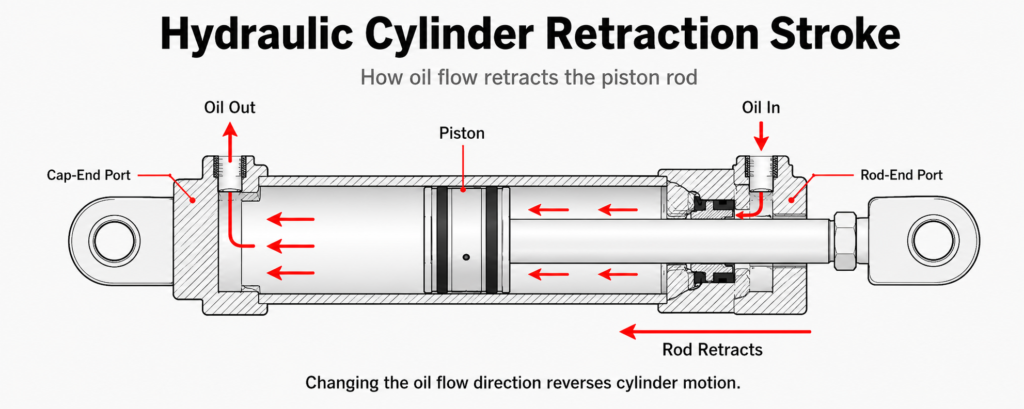

ขั้นตอนที่ 2: การหดตัว
เมื่อการไหลของของเหลวถูกย้อนกลับ มันจะเข้าสู่ปลายแกน ทำให้ลูกสูบเคลื่อนกลับไปที่ฐาน ของเหลวในหัวของกระบอกจะถูกปล่อยออกและแกนจะหดกลับ โดยให้แรงดึง ควบคุมความเร็วและแรงดัน เช่นเดียวกับขั้นตอนการยืดตัว.
เนื่องจากก้านลูกสูบครอบครองพื้นที่บางส่วนของพื้นที่ลูกสูบด้านข้างก้าน บริเวณไฮดรอลิกที่มีประสิทธิภาพในระหว่างการหดตัวจะน้อยกว่าระหว่างการยืด ดังนั้น ณ ความดันการทำงานเดียวกัน กระบอกสูบเดี่ยวชนิดคู่จะผลิตแรงมากกว่าในระหว่างการยืดมากกว่าการหดตัว ในอัตราการไหลเดียวกัน การหดตัวมักจะรวดเร็วกว่าการยืด.
กระบอกสูบไฮดรอลิกแบบทางเดียว：
ขั้นตอนที่ 1: แรงดันไฮดรอลิกสำหรับการยืดตัว
ในกระบอกชั่วคราวลูกสูบ ลูกสูบไฮดรอลิกจะเข้าสู่ซอกหนึ่ง ส่งผลให้มีแรงดันไปรอบ ๆ ลูกสูบ แรงดันนี้จะดันให้ลูกสูบเคลื่อนที่ ขยายแกนเพื่อยกของหนักหรือผลักวัตถุ.
ขั้นตอนที่ 2: กลไกการหดตัว
แตกต่างจากกระบอกสูบคู่ กระบอกสูบเดี่ยวใช้ความดันไฮดรอลิกหลักในทิศทางเดียว การหดตัวเกิดจากแรงโน้มถ่วง น้ำหนักของน้ำหนัก แรงกลไกภายนอก หรือสปริงกลับ ขึ้นอยู่กับการออกแบบและการใช้งานของกระบอกสูบ.
อะไรคือสิ่งที่กำหนดแรงและความเร็วของกระบอกไฮดรอลิก?
แรงและความเร็วเป็นสองคุณลักษณะที่สำคัญที่สุดของประสิทธิภาพของกระบอกไฮดรอลิก แต่ได้รับการควบคุมโดยตัวแปรไฮดรอลิกที่แตกต่างกัน.
แรงกดดันไฮดรอลิกและพื้นที่ลูกสูบกำหนดแรง
ความสัมพันธ์ทางทฤษฎีที่ง่ายคือ:
แรงกระบอกสูบ = ความดัน × พื้นที่ที่มีประสิทธิภาพ
การเพิ่มแรงดันในการทำงานจะเพิ่มแรงทางทฤษฎีหากพื้นที่มีประสิทธิภาพยังคงไม่เปลี่ยนแปลง.
การเพิ่มรูของกระบอกสูบก็เพิ่มพื้นที่ลูกสูบและจึงเพิ่มแรงทางทฤษฎีที่แรงดันเดียวกัน.
อย่างไรก็ตาม ไม่ควรเพียงแค่เพิ่มแรงดันเพื่อชดเชยกระบอกสูบที่มีขนาดเล็กกว่า กระบอกสูบ ท่อ วาล์ว ข้อต่อ และส่วนประกอบอื่นๆ ในระบบจะต้องเหมาะสมกับแรงดันที่ทำงาน.
การไหลของน้ำมันไฮดรอลิกและพื้นที่ที่มีประสิทธิภาพกำหนดความเร็ว
ความเร็วของกระบอกสูบสามารถแสดงในรูปแบบที่ง่ายได้ดังนี้:
ความเร็วกระบอกสูบ = อัตราการไหล ÷ พื้นที่ที่มีประสิทธิภาพ
การเพิ่มการไหลของน้ำมันไฮดรอลิกโดยทั่วไปจะเพิ่มความเร็วในการเคลื่อนที่.
ที่อัตราการไหลเดียวกัน การเพิ่มรูของกระบอกสูบโดยทั่วไปจะลดความเร็วลงเพราะพื้นที่ลูกสูบที่ใหญ่มากจะต้องการปริมาณน้ำมันมากขึ้นในการเคลื่อนที่ผ่านการเดินทางเดียวกัน.
นี่สร้างความสัมพันธ์ทางวิศวกรรมที่สำคัญ:
รูที่ใหญ่ขึ้นอาจให้แรงมากขึ้น แต่ก็ต้องการน้ำมันมากขึ้นเพื่อให้ได้ความเร็วในการเคลื่อนที่เดียวกัน.
การเจาะกระบอก, แรงดันทำงาน, แรงที่ต้องการ, อัตราการไหล และความเร็วที่ต้องการควรพิจารณาด้วยกันแทนที่จะเลือกแยกกัน.
เส้นผ่าศูนย์กลางของโรดยังมีผลต่อพฤติกรรมของกระบอกสูบ โดยเฉพาะในระหว่างการดึงกลับ เนื่องจากมันเปลี่ยนบริเวณอนุภาคที่มีผลในด้านโรด.
ประเภทของกระบอกไฮดรอลิก
กระบอกสูบไฮดรอลิกมีหลายรูปแบบที่ออกแบบมาเพื่อตอบสนองความต้องการที่แตกต่างกัน ประเภทที่พบได้บ่อย ได้แก่:
กระบอกสูบแบบ Tie-Rod: กระบอกสูบเหล่านี้ใช้แท่งผูกภายนอกเพื่อยึดหัวกระบอก, กระบอก, และฝาปิดไว้ด้วยกัน การออกแบบที่ซ่อมบำรุงได้ทำให้พวกเขาใช้กันอย่างแพร่หลายในเครื่องจักรอุตสาหกรรมและการใช้งานที่มีขนาดมาตรฐานและการบำรุงรักษาที่ง่าย.
กระบอกสูบเชื่อม: สร้างขึ้นด้วยโครงสร้างที่ประสานกันแบบเชื่อมที่กะทัดรัด กระบอกสูบเหล่านี้เป็นที่นิยมใช้ในเครื่องจักรการเกษตร, อุปกรณ์ก่อสร้าง, อุปกรณ์เคลื่อนที่, และการใช้งานหนักอื่นๆ.
กระบอกสูบสองทิศทาง: กระบอกสูบเหล่านี้ใช้แรงดันไฮดรอลิกสำหรับทั้งการขยายและการหดกลับ ให้แรงและการเคลื่อนไหวที่ควบคุมได้ในทั้งสองทิศทาง.
กระบอกสูบเดี่ยว: กระบอกสูบเหล่านี้ใช้แรงดันไฮดรอลิกหลักในทิศทางเดียวและพึ่งพาแรงโน้มถ่วง, โหลดภายนอก, สปริง, หรือแรงอื่นๆ สำหรับการเคลื่อนที่กลับ.
กระบอกสูบแบบยืดหดได้ กระบอกสูบแบบเทเลสโคปิกใช้หลายชั้นที่ซ้อนกันเพื่อให้ได้การเดินที่ยาวจากความยาวที่หดกลับที่ค่อนข้างสั้น พวกเขาใช้กันอย่างแพร่หลายในการถ่ายกอง, รถเท, อุปกรณ์ยก, และการใช้งานอื่นๆ ที่มีพื้นที่ติดตั้งจำกัด.
กระบอกไฮดรอลิกแต่ละประเภทมีข้อดีของตนเอง ซึ่งทำให้การเลือกออกแบบที่เหมาะสมตามการใช้งาน โหลด การเคลื่อนไหวที่ต้องการ พื้นที่ติดตั้ง และสภาพแวดล้อมในการทำงานเป็นสิ่งสำคัญ.
วิธีเลือกอุปกรณ์ขับเคลื่อนไฮดรอลิก?
การเลือกกระบอกสูบไฮดรอลิกที่ถูกต้องสามารถมีผลกระทบอย่างมากต่อประสิทธิภาพและความน่าเชื่อถือของเครื่องจักรของคุณ นี่คือสิ่งที่ควรพิจารณา:
| ปัจจัยการเลือก | คำอธิบาย | ข้อพิจารณาหลัก |
| ความต้องการโหลด | จำนวนแรงที่ตัวกระตุ้นจำเป็นต้องสร้าง. | จับคู่แรงกระบอกสูบกับความต้องการโหลด. |
| ความยาวการชัก | ระยะทางที่แท่งลูกสูบต้องขยายหรือดึงกลับ. | ให้แน่ใจว่าการเคลื่อนไหวของลูกสูบเพียงพอ. |
| ความดันในการทำงาน | ความดันไฮดรอลิกที่ตัวกระตุ้นต้องปรับให้เข้ากับ. | จับคู่การจัดอันดับความดันของกระบอกสูบกับระบบไฮดรอลิกของคุณ (เช่น 1500 PSI, 3000 PSI). |
| ประเภทของกระบอกสูบ | การออกแบบเฉพาะที่เหมาะสำหรับการใช้งาน. | เลือกตามการใช้งาน (เช่น ลูกพ่วง, เชื่อม). |
| สภาพแวดล้อมในการใช้งาน | เงื่อนไขที่กระบอกสูบจะทำงาน. | พิจารณาอุณหภูมิ ความชื้น การสัมผัสกับสิ่งสกปรก ฝุ่น น้ำ หรือเคมี. |
| รูปแบบการติดตั้ง | วิธีการติดตั้งกระบอกสูบเข้ากับเครื่องจักร. | เลือกจากคลีวิส ฟลานจ์ ทรันเนียน หรือรูปแบบการติดตั้งอื่น ๆ |
| วัสดุซีล | วัสดุที่ใช้สำหรับซีลเพื่อป้องกันการรั่วของของเหลว. | เลือกวัสดุซีล (เช่น NBR, Viton, Polyurethane) ตามอุณหภูมิการทำงานและความดัน. |
| ข้อจำกัดด้านพื้นที่ | พื้นที่ที่มีอยู่สำหรับการติดตั้งกระบอกสูบ. | พิจารณากระบอกสูบแบบกะทัดรัด (เช่น แบบโทรทรรศน์) หากพื้นที่การติดตั้งมีจำกัด. |
กระบอกสูบไฮดรอลิกใช้ทำอะไร?
กระบอกไฮดรอลิกเป็นองค์ประกอบที่หลากหลายซึ่งใช้ในแอปพลิเคชันมากมาย.
การเกษตร: กระบอกไฮดรอลิกถูกใช้บนรถแทรกเตอร์ ผานดิน รถเกี่ยวข้าว รถตัก รถพ่วง และเครื่องจักรอื่น ๆ ในการเกษตร เพื่อการยก การพับ การบังคับ การเอียง และการวางตำแหน่ง.
การก่อสร้าง: รถขุด รถตัก รถดันดิน เครน และอุปกรณ์ก่อสร้างอื่น ๆ ขึ้นอยู่กับกระบอกไฮดรอลิกสำหรับการทำงานของบูม ถัง การยก การบังคับ และการวางตำแหน่ง.
การผลิต: กระบอกไฮดรอลิกมักถูกใช้ในเครื่องกด อุปกรณ์ปั๊ม เครื่องหล่อ ระบบยึด และเครื่องจักรการผลิตอัตโนมัติ.
ยานยนต์และยานพิเศษ: กระบอกไฮดรอลิกถูกใช้ในลิฟท์รถบรรทุก รถบรรทุกเท อุปกรณ์ยกท้าย รถยนต์เทศบาล และยานพิเศษอื่น ๆ ในการยก การเอน และการทำงานที่มั่นคง.
ทางทะเล: อุปกรณ์ทางทะเลและน้ำมันใช้กระบอกไฮดรอลิกในเครื่องจักรบนดาดฟ้า ระบบบังคับ เครน อุปกรณ์ยก และแอปพลิเคชันที่มีความต้องการสูงอื่น ๆ.
ความสามารถในการสร้างแรงเชิงเส้นสูงโดยยังควบคุมการเคลื่อนไหว ทำให้กระบอกไฮดรอลิกเป็นส่วนประกอบที่สำคัญในหลายอุตสาหกรรม.
ความสามารถในการส่งพลังงานมหาศาลด้วยความแม่นยำทำให้กระบอกสูบไฮดรอลิกจำเป็นในหลายอุตสาหกรรม.
