Aisoar Hydraulics จัดจำหน่ายกระบอกสูบไฮดรอลิกแบบข้อต่อสำหรับแท่งยึด ขนาดเส้นผ่านศูนย์กลางและระยะชักหลากหลายรูปแบบ ซึ่งใช้กันอย่างแพร่หลายในภาคเกษตรกรรม
ชุดที่เกี่ยวข้อง
กระบอกไฮดรอลิกสำหรับคันชัก TR
Aisoar Hydraulics จัดจำหน่ายกระบอกสูบไฮดรอลิกแบบข้อต่อสำหรับแท่งยึด (tie rod clevis) ในขนาดเส้นผ่านศูนย์กลางและระยะชักที่หลากหลาย ซึ่งใช้กันอย่างแพร่หลายในอุตสาหกรรมการเกษตร กระบอกสูบนี้มอบความคุ้มค่าโดยไม่ลดทอนคุณภาพ กระบอกสูบไฮดรอลิกแบบแท่งยึดใช้แท่งเหล็กเกลียวความแข็งแรงสูงในการยึดฝาปิดทั้งสองด้านเข้ากับกระบอกสูบ ตัวกระบอกสูบชนิดนี้สามารถถอดประกอบได้อย่างสมบูรณ์เพื่อซ่อมบำรุงและซ่อมแซม.
| รุ่น: | TR คืออะไร? TR คือตัวย่อของคำว่า " |
|---|---|
| PSI: | 2500, 3000 |
| การใช้งาน: | เครื่องจักรกลการเกษตร |
| ระยะเวลาดำเนินการ: | 2~6 สัปดาห์ |
| ตัวอย่าง: | มีให้บริการ |
| ปรับแต่งตามความต้องการ | มีให้บริการ |
กระบอกไฮดรอลิกสำหรับคันชัก TR
แบบวาดรายละเอียด
ระบบรหัสแบบจำลอง
กระบอกสูบไฮดรอลิกสำหรับคันส่งพวงมาลัย
กระบอกไฮดรอลิกแบบแท่งยึดเป็นชิ้นส่วนที่แข็งแรงและอเนกประสงค์ ใช้ในงานอุตสาหกรรมและเกษตรกรรมหลากหลายประเภท ประกอบด้วยกระบอกสูบ, ลูกสูบ, แกนลูกสูบ, และฝาปิดปลายที่เชื่อมต่อกันด้วยแท่งยึด กระบอกไฮดรอลิกแบบแท่งยึดนี้เป็นที่รู้จักในด้านความทนทาน, การบำรุงรักษาและซ่อมแซมที่ง่ายเนื่องจากการออกแบบแบบแท่งยึด, และความสามารถในการทนต่อแรงดันสูง เหมาะสำหรับการใช้งานที่หลากหลาย มีให้เลือกหลายขนาดและสามารถปรับแต่งให้ตรงตามความต้องการเฉพาะได้.
ภาพรวมกระบอกไฮดรอลิกแบบข้อเหวี่ยงของคันชัก:
กระบอกสูบแท่งยึดที่มีข้อต่อแบบคลีวิสติดตั้งอยู่ที่ปลายทั้งสองด้านและปลายฐาน เรียกว่า ซีรีส์ TR กระบอกสูบแท่งยึด AiSoar มีให้เลือกหลากหลายขนาดเส้นผ่านศูนย์กลางและระยะชัก ขนาดเส้นผ่านศูนย์กลางมีตั้งแต่ 2 ถึง 5 นิ้ว ระยะชักมีตั้งแต่ 4 ถึง 48 นิ้ว และแรงดันทำงานมีตั้งแต่ 2500 PSI ถึง 3000 PSI ข้อต่อแบบคลีวิสที่ติดตั้งอยู่ที่ปลายทั้งสองด้านช่วยให้สามารถติดตั้งกระบอกสูบเข้ากับอุปกรณ์ได้โดยตรงปลายก้านมีข้อต่อแบบคลีวิสที่เชื่อมติดกับตัวหลักเพื่อความแข็งแรงและเสถียรภาพ ฝาปิดด้านลูกสูบมีขายึดคลีวิสสำหรับติดตั้งกับอุปกรณ์.
ลักษณะของกระบอกไฮดรอลิกแบบข้อเหวี่ยงของคันชัก:
กระบอกไฮดรอลิกซีรีส์ AiSoar TR ใช้แกนเหล็กเกลียวความแข็งแรงสูงในการยึดฝาปิดทั้งสองเข้ากับกระบอกสูบ กระบอกไฮดรอลิกประเภทนี้สามารถถอดประกอบได้อย่างสมบูรณ์เพื่อให้บริการและซ่อมแซม ระยะเวลาในการผลิตกระบอกไฮดรอลิกแบบแกนยึดสั้นกว่าแบบเชื่อม โดยมีปลายฐานและปลายแกนในสต็อก เนื่องจากเราเพียงแค่ต้องกลึงแกน ท่อ และแกนยึด จากนั้นประกอบ ทดสอบ และทาสีหลังจากที่เราได้รับคำสั่งซื้อ.
TR แผนภาพกระบอกไฮดรอลิก
เราสามารถตรวจสอบขนาดหลักได้ในภาพวาดด้านล่าง
| ข้อมูลมิติเป็นนิ้ว (มิลลิเมตร) | ||||||||||||||||
| บอร์ | A | B | C | E | G | H | I | J | M | P | Q | R | S | T | V | W |
| 2 | 10.25 | 0.189 | 3/8NPT | 2.44 | 2.677 | 1.142 | 1.18 | 2.125 | 2 | 0.394 | 1 1/8-12UNF | 1.016 | 1.772 | 2.086 | 3.22 | 2.875 |
| (50.80) | (260.40) | (4.80) | (62.00) | (68.00) | (30.00) | (30.00) | (54.00) | (50.80) | (10.00) | (25.80) | (45.00) | (52.00) | (83.00) | (73.00) | ||
| 2.5 | 10.25 | 0.189 | 3/8NPT | 2.44 | 2.677 | 1.142 | 1.18 | 2.125 | 2 | 0.394 | 1 1/8-12UNF | 1.016 | 1.772 | 2.086 | 3.22 | 2.875 |
| (63.50) | (260.40) | (4.80) | (62.00) | (68.00) | (30.00) | (30.00) | (54.00) | (50.80) | (10.00) | (25.80) | (45.00) | (52.00) | (83.00) | (73.00) | ||
| 3 | 10.25 | 0.189 | 1/2NPT | 2.717 | 2.677 | 1.142 | 1.18 | 2.125 | 2 | 0.472 | 1 1/4-12UNF | 1.016 | 2.031 | 2.086 | 3.858 | 3.78 |
| (76.20) | (260.40) | (4.80) | (70.00) | (68.00) | (30.00) | (30.00) | (54.00) | (50.80) | (12.00) | (25.80) | (51.60) | (52.00) | (98.00) | (96.00) | ||
| 3.5 | 10.25 | 0.189 | 1/2NPT | 2.717 | 2.677 | 1.142 | 1.18 | 2.125 | 2 | 0.472 | 1 1/4-12UNF | 1.016 | 2.031 | 2.086 | 4.331 | 3.78 |
| (86.90) | (260.40) | (4.80) | (69.00) | (68.00) | (30.00) | (30.00) | (54.00) | (50.80) | (14.00) | (25.80) | (51.60) | (52.00) | (110.00) | (96.00) | ||
| 4 | 10.25 | 0.189 | 1/2NPT | 2.717 | 2.717 | 1.142 | 1.18 | 2.125 | 2 | 0.63 | 1 1/4-12UNF | 1.016 | 2.126 | 2.086 | 5.157 | 5.118 |
| (101.60) | (260.40) | (4.80) | (69.00) | (69.00) | (30.00) | (30.00) | (54.00) | (50.80) | (16.00) | (25.80) | (55.00) | (52.00) | (131.00) | (130.00) | ||
| 5 | 12.25 | 0.25 | 1/2NPT | 2.992 | 2.913 | 1.26 | 1.26 | 2.125 | 2.118 | 0.72 | 1 1/4-12UNF | 1.265 | 2.756 | 2.756 | 6.5 | 6.5 |
| (127.00) | (311.15) | (6.35) | (76.00) | (74.00) | (32.00) | (32.00) | (54.00) | (53.80) | (18.28) | (32.13) | (70.00) | (70.00) | (165.10) | (165.10) | ||
ตารางข้อมูล
ที่นี่เราสามารถเห็นข้อมูลขนาดที่สำคัญสำหรับกระบอกไฮดรอลิก TR
| บทความ | บอร์ | โรคหลอดเลือดสมอง | รูด ไดอะ. | ความยาว | ความยาว | รหัส PIN. | พอร์ต | น้ำหนัก | น้ำหนัก |
| นิ้ว | นิ้ว | นิ้ว | ความยาวขั้นต่ำ | ความยาวสูงสุด | นิ้ว | TLBS | เคจี | ||
| TR2004-112 | 2 | 4 | 1.1/8 | 14.1/4 | 18.1/4 | 1 | 3/8NPT | 14.30 | 6.5 |
| TR2006-112 | 2 | 6 | 1.1/8 | 16.1/4 | 22.1/4 | 1 | 3/8NPT | 15.84 | 7.5 |
| TR2008-112 | 2 | 8 | 1.1/8 | 18.1/4 | 26.1/4 | 1 | 3/8NPT | 17.60 | 8.0 |
| TR2010-112 | 2 | 10 | 1.1/8 | 20.1/4 | 30.1/4 | 1 | 3/8NPT | 18.70 | 8.5 |
| TR2012-112 | 2 | 12 | 1.1/8 | 22.1/4 | 34.1/4 | 1 | 3/8NPT | 20.24 | 9.2 |
| TR2014-112 | 2 | 14 | 1.1/8 | 24.1/4 | 38.1/4 | 1 | 3/8NPT | 22.00 | 10.0 |
| TR2016-112 | 2 | 16 | 1.1/8 | 26.1/4 | 42.1/4 | 1 | 3/8NPT | 23.54 | 10.7 |
| TR2018-112 | 2 | 18 | 1.1/8 | 28.1/4 | 46.1/4 | 1 | 3/8NPT | 25.08 | 11.4 |
| TR2020-112 | 2 | 20 | 1.1/8 | 30.1/4 | 50.1/4 | 1 | 3/8NPT | 26.62 | 12.1 |
| TR2024-112 | 2 | 24 | 1.1/8 | 34.1/4 | 58.1/4 | 1 | 3/8NPT | 28.50 | 12.9 |
| TR2030-112 | 2 | 30 | 1.1/8 | 40.1/4 | 70.1/4 | 1 | 3/8NPT | 31.50 | 14.3 |
| TR2036-112 | 2 | 36 | 1.1/8 | 46.1/4 | 82.1/8 | 1 | 3/8NPT | 33.00 | 15.0 |
| TR2048-112 | 2 | 48 | 1.1/8 | 58.1/4 | 106.1/4 | 1 | 3/8NPT | 35.00 | 15.9 |
| TR2504-112 | 2.5 | 4 | 1.1/8 | 14.1/4 | 18.1/4 | 1 | 3/8NPT | 16.28 | 7.4 |
| TR2506-112 | 2.5 | 6 | 1.1/8 | 16.1/4 | 22.1/4 | 1 | 3/8NPT | 18.04 | 8.2 |
| TR2508-112 | 2.5 | 8 | 1.1/8 | 18.1/4 | 26.1/4 | 1 | 3/8NPT | 20.24 | 9.2 |
| TR2510-112 | 2.5 | 10 | 1.1/8 | 20.1/4 | 30.1/4 | 1 | 3/8NPT | 21.34 | 9.7 |
| TR2512-112 | 2.5 | 12 | 1.1/8 | 22.1/4 | 34.1/4 | 1 | 3/8NPT | 23.10 | 10.5 |
| TR2514-112 | 2.5 | 14 | 1.1/8 | 24.1/4 | 38.1/4 | 1 | 3/8NPT | 24.86 | 11.3 |
| TR2516-112 | 2.5 | 16 | 1.1/8 | 26.1/4 | 42.1/4 | 1 | 3/8NPT | 26.62 | 12.1 |
| TR2518-112 | 2.5 | 18 | 1.1/8 | 28.1/4 | 46.1/4 | 1 | 3/8NPT | 28.38 | 12.9 |
| TR2520-112 | 2.5 | 20 | 1.1/8 | 30.1/4 | 50.1/4 | 1 | 3/8NPT | 30.14 | 13.7 |
| TR2524-112 | 2.5 | 24 | 1.1/8 | 34.1/4 | 58.1/4 | 1 | 3/8NPT | 33.66 | 15.3 |
| TR2530-112 | 2.5 | 30 | 1.1/8 | 40.1/4 | 70.1/4 | 1 | 3/8NPT | 39.66 | 18.0 |
| TR2536-112 | 2.5 | 36 | 1.1/8 | 46.1/4 | 82.1/4 | 1 | 3/8NPT | 38.25 | 17.3 |
| TR2548-112 | 2.5 | 48 | 1.1/8 | 58.1/4 | 106.1/4 | 1 | 3/8NPT | 50.25 | 22.8 |
| TR3004-125 | 3 | 4 | 1.1/4 | 14.1/4 | 18.1/4 | 1 | 1/2NPT | 21.56 | 9.8 |
| TR3006-125 | 3 | 6 | 1.1/4 | 16.1/4 | 22.1/4 | 1 | 1/2NPT | 33.76 | 10.8 |
| TR3008-125 | 3 | 8 | 1.1/4 | 18.1/4 | 26.1/4 | 1 | 1/2NPT | 26.62 | 12.1 |
| TR3010-125 | 3 | 10 | 1.1/4 | 20.1/4 | 30.1/4 | 1 | 1/2NPT | 28.16 | 12.8 |
| TR3012-125 | 3 | 12 | 1.1/4 | 22.1/4 | 34.1/4 | 1 | 1/2NPT | 30.36 | 13.8 |
| TR3014-125 | 3 | 14 | 1.1/4 | 24.1/4 | 38.1/4 | 1 | 1/2NPT | 32.56 | 14.8 |
| TR3016-125 | 3 | 16 | 1.1/4 | 26.1/4 | 42.1/4 | 1 | 1/2NPT | 34.76 | 15.8 |
| TR3018-125 | 3 | 18 | 1.1/4 | 28.1/4 | 46.1/4 | 1 | 1/2NPT | 36.96 | 16.8 |
| TR3020-125 | 3 | 20 | 1.1/4 | 30.1/4 | 50.1/4 | 1 | 1/2NPT | 39.16 | 17.7 |
| TR3024-125 | 3 | 24 | 1.1/4 | 34.1/4 | 58.1/4 | 1 | 1/2NPT | 43.34 | 19.6 |
| TR3030-125 | 3 | 30 | 1.1/4 | 40.1/4 | 70.1/4 | 1 | 1/2NPT | 48.00 | 21.8 |
| TR3036-125 | 3 | 36 | 1.1/2 | 46.1/4 | 82.1/4 | 1 | 1/2NPT | 54.55 | 24.7 |
| TR3048-125 | 3 | 48 | 1.1/2 | 58.1/4 | 106.1/4 | 1 | 1/2NPT | 74.69 | 33.8 |
| TR3504-125 | 3.5 | 4 | 1.1/4 | 14.1/4 | 18.1/4 | 1 | 1/2NPT | 23.32 | 10.6 |
| TR3506-125 | 3.5 | 6 | 1.1/4 | 16.1/4 | 22.1/4 | 1 | 1/2NPT | 25.52 | 11.6 |
| TR3508-125 | 3.5 | 8 | 1.1/4 | 18.1/4 | 26.1/4 | 1 | 1/2NPT | 28.82 | 13.1 |
| TR3510-125 | 3.5 | 10 | 1.1/4 | 20.1/4 | 30.1/4 | 1 | 1/2NPT | 29.92 | 13.6 |
| TR3512-125 | 3.5 | 12 | 1.1/4 | 22.1/4 | 34.1/4 | 1 | 1/2NPT | 32.34 | 14.7 |
| TR3514-125 | 3.5 | 14 | 1.1/4 | 24.1/4 | 38.1/4 | 1 | 1/2NPT | 32.76 | 15.8 |
| TR3516-125 | 3.5 | 16 | 1.1/4 | 26.1/4 | 42.1/4 | 1 | 1/2NPT | 37.18 | 16.8 |
| TR3518-125 | 3.5 | 18 | 1.1/4 | 28.1/4 | 46.1/4 | 1 | 1/2NPT | 39.60 | 17.9 |
| TR3520-125 | 3.5 | 20 | 1.1/4 | 30.1/4 | 50.1/4 | 1 | 1/2NPT | 42.02 | 19.0 |
| TR3524-150 | 3.5 | 24 | 1.1/2 | 34.1/4 | 58.1/4 | 1 | 1/2NPT | 51.07 | 23.1 |
| TR3530-150 | 3.5 | 30 | 1.1/2 | 40.1/4 | 70.1/4 | 1 | 1/2NPT | 55.00 | 24.9 |
| TR3532-150 | 3.5 | 32 | 1.1/2 | 42.1/4 | 74.1/4 | 1 | 1/2NPT | 58.00 | 26.3 |
| TR3536-150 | 3.5 | 36 | 1.1/2 | 46.1/4 | 82.1/4 | 1 | 1/2NPT | 62.00 | 28.1 |
| TR3548-150 | 3.5 | 48 | 1.1/2 | 58.1/4 | 106.1/4 | 1 | 1/2NPT | 74.69 | 33.8 |
| TR4004-125 | 4 | 4 | 1.1/4 | 14.1/4 | 18.1/4 | 1 | 1/2NPT | 29.48 | 13.4 |
| TR4006-125 | 4 | 6 | 1.1/4 | 16.1/4 | 22.1/4 | 1 | 1/2NPT | 33.60 | 15.2 |
| TR4008-125 | 4 | 8 | 1.1/4 | 18.1/4 | 26.1/4 | 1 | 1/2NPT | 35.16 | 15.9 |
| TR4010-125 | 4 | 10 | 1.1/4 | 20.1/4 | 30.1/4 | 1 | 1/2NPT | 37.84 | 17.1 |
| TR4012-125 | 4 | 12 | 1.1/4 | 22.1/4 | 34.1/4 | 1 | 1/2NPT | 40.70 | 18.4 |
| TR4014-125 | 4 | 14 | 1.1/4 | 24.1/4 | 38.1/4 | 1 | 1/2NPT | 43.56 | 19.7 |
| TR4016-125 | 4 | 16 | 1.1/4 | 26.1/4 | 42.1/4 | 1 | 1/2NPT | 46.42 | 21.0 |
| TR4018-150 | 4 | 18 | 1.1/2 | 28.1/4 | 46.1/4 | 1 | 1/2NPT | 50.60 | 22.9 |
| TR4020-150 | 4 | 20 | 1.1/2 | 30.1/4 | 50.1/4 | 1 | 1/2NPT | 53.46 | 24.2 |
| TR4024-150 | 4 | 24 | 1.1/2 | 34.1/4 | 58.1/4 | 1 | 1/2NPT | 59.18 | 26.8 |
| TR4024-200 | 4 | 24 | 2 | 34.1/4 | 58.1/4 | 1 | 1/2NPT | 68.00 | 30.8 |
| TR4030-175 | 4 | 30 | 1.3/4 | 40.1/4 | 70.1/4 | 1 | 1/2NPT | 75.00 | 34.0 |
| TR4030-200 | 4 | 30 | 2 | 40.1/4 | 70.1/4 | 1 | 1/2NPT | 78.00 | 35.3 |
| TR4036-175 | 4 | 36 | 1.3/4 | 46.1/4 | 82.1/4 | 1 | 1/2NPT | 82.00 | 37.2 |
| TR4040-175 | 4 | 40 | 1.3/4 | 50.1/4 | 86.1/4 | 1 | 1/2NPT | 90.00 | 40.8 |
| TR4048-175 | 4 | 48 | 1.3/4 | 58.1/4 | 94.1/4 | 1 | 1/2NPT | 98.00 | 44.4 |
| TR5004-150 | 5 | 4 | 1.1/2 | 16.1/4 | 16.1/4 | 1 | 1/2NPT | 53.46 | 24.2 |
| TR5006-150 | 5 | 6 | 1.1/2 | 18.1/4 | 18.1/4 | 1 | 1/2NPT | 56.76 | 25.7 |
| TR5008-150 | 5 | 8 | 1.1/2 | 20.1/4 | 20.1/4 | 1 | 1/2NPT | 61.16 | 27.7 |
| TR5010-150 | 5 | 10 | 1.1/2 | 22.1/4 | 32.1/4 | 1 | 1/2NPT | 63.36 | 28.7 |
| TR5012-200 | 5 | 12 | 2 | 24.1/4 | 34.1/4 | 1 | 1/2NPT | 73.04 | 33.1 |
| TR5014-200 | 5 | 14 | 2 | 26.1/4 | 40.1/4 | 1 | 1/2NPT | 77.00 | 34.9 |
| TR5016-200 | 5 | 16 | 2 | 28.1/4 | 44.1/4 | 1 | 1/2NPT | 81.18 | 36.8 |
| TR5018-200 | 5 | 18 | 2 | 30.1/4 | 48.1/4 | 1 | 1/2NPT | 85.14 | 38.6 |
| TR5020-200 | 5 | 20 | 2 | 32.1/4 | 52.1/4 | 1 | 1/2NPT | 89.10 | 40.4 |
| TR5024-200 | 5 | 24 | 2 | 36.1/4 | 60.1/4 | 1 | 1/2NPT | 97.24 | 44.1 |
| TR5030-200 | 5 | 30 | 2 | 42.1/4 | 72.1/4 | 1 | 1/2NPT | 109.56 | 49.7 |
| TR5036-225 | 5 | 36 | 2.1/4 | 46.1/4 | 84.1/4 | 1 | 1/2NPT | 163.00 | 73.9 |
| TR5048-225 | 5 | 48 | 2.1/4 | 60.1/4 | 108.1/4 | 1 | 1/2NPT | 186.00 | 84.3 |
รับกระบอกไฮดรอลิกสำหรับคันชักพวงมาลัยของคุณวันนี้!
โทรหาเราหรือเยี่ยมชมเว็บไซต์ของเราเพื่อรับข้อมูลเพิ่มเติมเกี่ยวกับกระบอกไฮดรอลิกที่คุณต้องการ.
ขอใบเสนอราคา
วัสดุ
เราใช้แต่คุณภาพวัสดุที่ดีสำหรับกระบอกสูบ TR ของเราเสมอ
- ROD:ชุบโครเมียมแข็ง.
- ท่อ:เหล็กกล้าที่เจียรด้วยความแม่นยำสูงเพื่ออายุการใช้งานของซีลที่ยาวนานขึ้น.
- แท่งเชื่อม: ทนทานสูง, แข็งแรงสูง.
- กลานด์เหล็กหล่อเหนียว.
- ลูกสูบ:เหล็กกล้า.
- จุดยึดปลาย:ข้อต่อเหล็กหล่อเหนียวแบบตัวซีวิส เพศเมีย พร้อมพินและคลิป.
- พอร์ต:NPT, NPTF และ SAE มีจำหน่าย.
- ซีลส์:ฮอลไลต์.
- สี:สีดำ (STD), มีสีอื่น ๆ และสีตามสั่งให้เลือก.
- ปลายแกน:ข้อต่อเหล็กหล่อเหนียวแบบตัวซีวิส เพศเมีย พร้อมพินและคลิป.
กระบวนการผลิต
วิธีการผลิตกระบอกไฮดรอลิก TR
การกลึง
กระบอกสูบไฮดรอลิกของคันส่งที่กลึงและกัดด้วยศูนย์รวมแบบผสมของ Mazac และ Dawei ความคลาดเคลื่อนและความแม่นยำของแต่ละชิ้นส่วนจะดีและคงที่.
การทำความสะอาด
แต่ละส่วนของกระบอกไฮดรอลิกของคันชักจะถูกทำความสะอาดด้วยเครื่องทำความสะอาดอัลตราโซนิก.
การประกอบ
หลังจากที่ได้ตรวจสอบชิ้นส่วนและองค์ประกอบทั้งหมดแล้ว และทำความสะอาดเรียบร้อยแล้ว กระบวนการประกอบกระบอกไฮดรอลิกของคันชักสามารถเริ่มต้นได้.
- รวบรวมชิ้นส่วนทั้งหมดรวมถึงกระบอกสูบ, ฝาปิดปลาย, ลูกสูบ, ก้านลูกสูบ, ซีล, และก้านยึด.
- ติดตั้งลูกสูบเข้ากับก้านลูกสูบและยึดให้แน่น ติดตั้งซีลเข้ากับลูกสูบ.
- เลื่อนชุดลูกสูบและก้านสูบเข้าไปในกระบอกสูบอย่างระมัดระวัง.
- ยึดฝาปิดปลายเข้ากับลำกล้องกระบอกสูบโดยใช้สลักยึด ตรวจสอบให้แน่ใจว่าจัดตำแหน่งตรงอย่างเหมาะสม.
- ติดตั้งซีลที่เหมาะสมและทำการทดสอบความดันเพื่อให้แน่ใจว่าไม่มีการรั่วไหลและกระบอกสูบทำงานอย่างถูกต้อง.
ตรวจสอบ
มีการใช้อุปกรณ์ตรวจสอบความแม่นยำหลากหลายชนิดในการควบคุมคุณภาพ ดังนั้นเราจึงมีความสามารถในการตรวจจับที่ 100% และความสามารถในการตรวจสอบย้อนกลับ.
การทดสอบ
1.เครื่องทดสอบเกลือทดสอบแท่งชุบโครเมียมเพื่อดูความสามารถในการต้านทานการกัดกร่อน.
2. สำหรับการทดสอบ 72 หรือ 96 ชั่วโมง เราสามารถทำให้ยาวนานขึ้นได้ตามความต้องการพิเศษของลูกค้า.
การวาดภาพ
1.การทาสีรองพื้น โดยปกติจะใช้เวลาหนึ่งวันในการแห้ง.
2.การทาสีขั้นสุดท้าย.
เรามีสีมาตรฐานสำหรับการทาสีของเราเอง และความหนาของการทาสีคือ 40 ไมครอน.
แพ็กเกจ
ถุงฟอง + กล่องไม้
แพ็กเกจเสริม
ถุงฟองอากาศ + กล่องกระดาษ + กล่องไม้
โรงงานของเรา
โรงงานของเรา

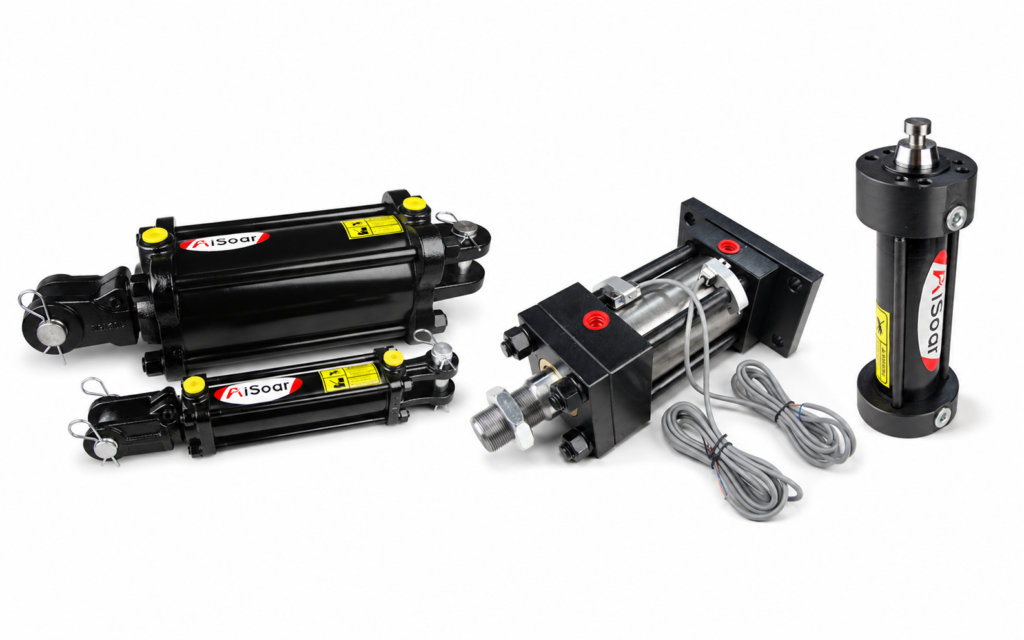

บริการ OEM แบบสั่งทำพิเศษมีให้บริการ
โซลูชันที่ปรับแต่งตามความต้องการสำหรับระบบไฮดรอลิกของคุณ
ที่ AiSoar Hydraulics เราเชี่ยวชาญในการผลิตกระบอกไฮดรอลิกแบบมัดที่ออกแบบตามความต้องการเฉพาะของคุณ ตั้งแต่ท่อและการชุบโรดไปจนถึงซีล, แบบติดตั้ง, การจัดอันดับความดัน, สี, การบรรจุภัณฑ์, และการติดฉลากส่วนตัว เรามีการสนับสนุนการปรับแต่งแบบครบวงจรสำหรับลูกค้า OEM และอุตสาหกรรม.
การเลือกกระบอกไฮดรอลิกแบบมัดที่กำหนดเอง
เมื่อเลือกกระบอกไฮดรอลิกแบบมัดที่กำหนดเอง สิ่งสำคัญคือต้องประเมินข้อกำหนดหลักหลายประการเพื่อให้แน่ใจว่าพอดีกับอุปกรณ์และสภาพการทำงานของคุณ รวมถึง:
- เส้นผ่านศูนย์กลางรูเจาะ
- เส้นผ่านศูนย์กลางของแกน
- ความยาวการชัก
- เส้นผ่านศูนย์กลางรูพิน / การติดตั้ง
- ขนาด
- การทำงานแบบเดี่ยวหรือแบบคู่
- การออกแบบ
- ความดันในการทำงาน
- ข้อกำหนด
- วัสดุและการเคลือบพื้นผิว
- ชนิดของซีลและการทำงาน
- สิ่งแวดล้อม
- การใช้งานและรอบการทำงาน
โดยการตรวจสอบปัจจัยเหล่านี้ คุณสามารถเลือกกระบอกไฮดรอลิกที่ตรงกับความต้องการของระบบคุณได้อย่างมั่นใจ, ปรับปรุงความเชื่อถือได้, และมอบประสิทธิภาพระยะยาว.
การใช้งานของกระบอกไฮดรอลิกแบบมัด
กระบอกไฮดรอลิกแบบมัดถูกนำมาใช้อย่างกว้างขวางในอุปกรณ์ที่ต้องการแรงเชิงเส้นที่มีเสถียรภาพ, การติดตั้งที่กะทัดรัด, และการบำรุงรักษาที่ง่าย การใช้งานทั่วไปได้แก่:

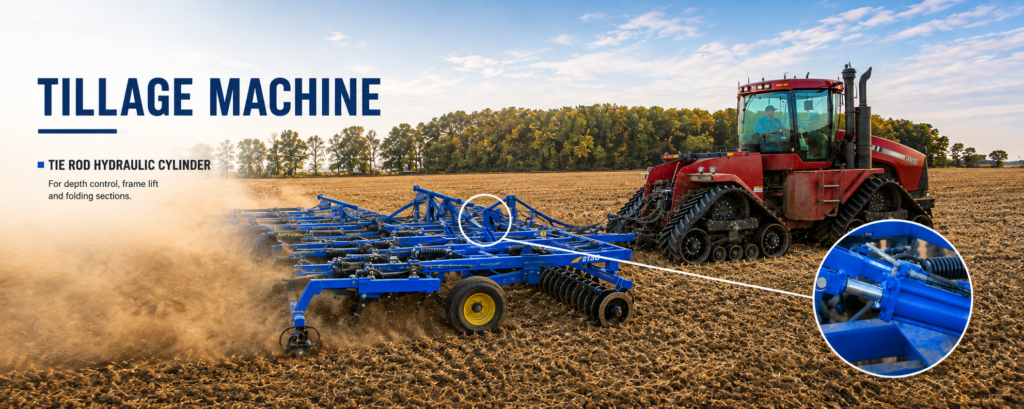

- อุปกรณ์การเกษตร – รถไถนา, เครื่องหว่าน, เครื่องเก็บเกี่ยว, และเครื่องพ่นสารเคมี
- เครื่องจักรก่อสร้าง – รถตัก, ลิฟต์, เครื่องอัด, และอุปกรณ์เสริม
- ระบบการจัดการวัสดุ – รถยก, เครื่องจัดเรียง, และลิฟต์กรรไกร
- อุปกรณ์จัดการขยะ – เครื่องบด, เครื่องอัด, และเครื่องยกถัง
- ระบบขนส่งและรถเทรลเลอร์ – รถเทรลเลอร์เทสำหรับทิ้ง, ลิฟต์ท้าย, และกลไกสนับสนุน
- สายการผลิตอุตสาหกรรม – เครื่องกด, หน่วยอัตโนมัติ, และเครื่องจักรตามสั่ง
ด้วยการปรับแต่งขนาดกระบอก, ระยะเดิน, สไตล์การติดตั้ง, และตัวเลือกซีล, กระ silinder tie-rod สามารถออกแบบให้ตรงกับความดันการทำงานที่เฉพาะเจาะจง, ความต้องการการโหลด, และสภาพแวดล้อมที่แตกต่างกัน.
คำถามที่พบบ่อย
คำถามที่พบบ่อย
เราจะพยายามตอบคำถามของคุณบางข้อ
A:กระบอกไฮดรอลิกแบบแท่งเชื่อมซีรีส์ AiSoar TR ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมการเกษตร รถพ่วง และรถตัก สำหรับอุปกรณ์การเกษตร รถพ่วง รถตัก โดยทั่วไปจะรวมถึงระบบเคลื่อนย้ายยก กระบอกไฮดรอลิกควรถูกยึดให้อยู่ในตำแหน่ง จากนั้นจึงเคลื่อนที่ในรูปทรงโค้งระหว่างการยืดและหด กระบอกไฮดรอลิกแบบ TR ที่ติดตั้งด้วยข้อต่อแบบคลีวิส เป็นทางเลือกที่ดีในการใช้งานเหล่านี้.
A: รูเข็มขนาด 1″ สำหรับขนาดรูเจาะ 1″~4″ และรูเข็มขนาด 1.25″ สำหรับขนาดรูเจาะ 5″.
A: ใช่ครับ/ค่ะ เป็นกระบอกสูบที่สามารถซ่อมแซมได้ และเรามีชุดซ่อมจำหน่ายด้วย ประเภทของคันชักนั้นซ่อมง่าย.
A: ความยาวเมื่อหดตัวจากจุดศูนย์กลางของหมุดถึงจุดศูนย์กลางของหมุด เราเรียกอีกอย่างว่าความยาวขั้นต่ำหรือความยาวเมื่อปิด ความยาวเมื่อยืดออกคือความยาวเมื่อหดตัวบนจุดศูนย์กลางบวกกับระยะเคลื่อนที่ เราเรียกอีกอย่างว่าความยาวสูงสุดหรือความยาวเมื่อเปิด.
A:มาตรฐานคุณภาพที่เข้มงวดและการควบคุมวัตถุดิบถูกนำมาใช้เสมอใน AiSoar hydraulics. เราได้ผู้จัดหาที่มั่นคงจริง ๆ พร้อมความสัมพันธ์ทางธุรกิจระยะยาว. เราตรวจสอบสินค้าทุกครั้งที่มาถึง และตรวจสอบประสิทธิภาพคุณภาพของผู้จัดหาทุกปี.
A:ก่อนอื่น เราควรกำหนดพารามิเตอร์ทางเทคนิคก่อน: ขนาดรูเจาะ ขนาดแกน ขนาดระยะชัก แรงดันการทำงาน แรงที่ต้องการ (น้ำหนักบรรทุกของเสา).
วิธีวัดกระบอกสูบไฮดรอลิก
ประการที่สอง ตรวจสอบขนาดของแบบอย่างละเอียด โดยเฉพาะขนาดการติดตั้ง รวมถึงระยะห่างของคลีวิส ตำแหน่งของพอร์ตเกลนตามที่แสดงในภาพด้านล่าง และอื่นๆ.
(ตำแหน่งพอร์ตกำหนดจากการมองกระบอกจากปลายฐาน)
ข้อมูลเพิ่มเติม: รูปแบบและขนาดของพอร์ต, การทาสี, การติดตั้งพินคลีวิสและตัวเลือกตัวยึด, บรรจุภัณฑ์.
แคตตาล็อกกระบอกสูบไฮดรอลิก Aisoar
กระบอกสูบแท่งยึดที่มีข้อต่อยึดติดตั้งที่ปลายแท่งทั้งสองด้านและปลายฐาน เราเรียกซีรีส์นี้ว่า TR ซีรีส์ กระบอกสูบแท่งยึด AiSoar มีให้เลือกหลากหลายขนาดเส้นผ่านศูนย์กลางและระยะชัก ขนาดเส้นผ่านศูนย์กลางมีตั้งแต่ 2 ถึง 5 นิ้ว ระยะชักมีตั้งแต่ 4 ถึง 48 นิ้ว แรงดันการทำงานมีตั้งแต่ 2500PSI ถึง 3000PSI.
ดาวน์โหลด
ดาวน์โหลด
สินค้าที่เกี่ยวข้อง
เริ่มต้น
เริ่มต้น คุณกำลังมองหา
ผู้ผลิตกระบอกไฮดรอลิก? ติดต่อทันทีเพื่อปรึกษา.
- หากจำเป็น เราสามารถลงนามในข้อตกลงไม่เปิดเผยข้อมูล (NDA) เพื่อรักษาความเป็นส่วนตัวได้.
- ตอบคำถามทันที
- ให้ข้อเสนอแนะด้านการออกแบบและแนวทางปรับปรุงเพื่อเพิ่มประสิทธิภาพ
หมายเหตุ: ข้อมูลอีเมลของคุณจะถูกเก็บเป็นความลับอย่างเคร่งครัด.
ส่งอีเมลถึงเรา
ขอใบเสนอราคา
มีคำถามเกี่ยวกับ AiSoar Hydraulic ของเราหรือไม่? กรุณาติดต่อเรา และเราจะติดต่อกลับหาคุณทันที.
