유압 실린더 로드 끝

1. 구조 및 베어링 구성 요소

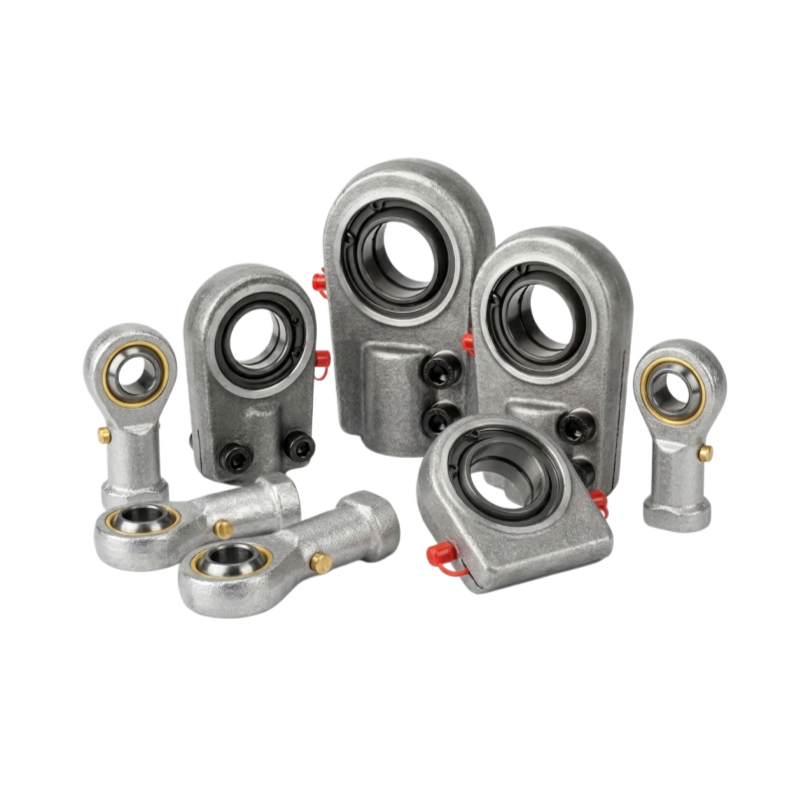

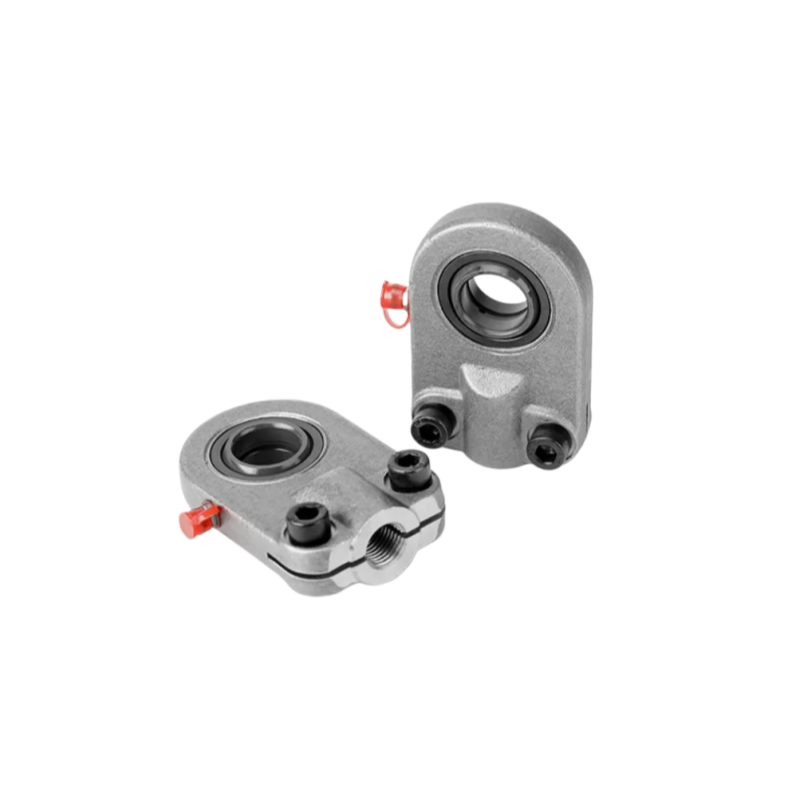

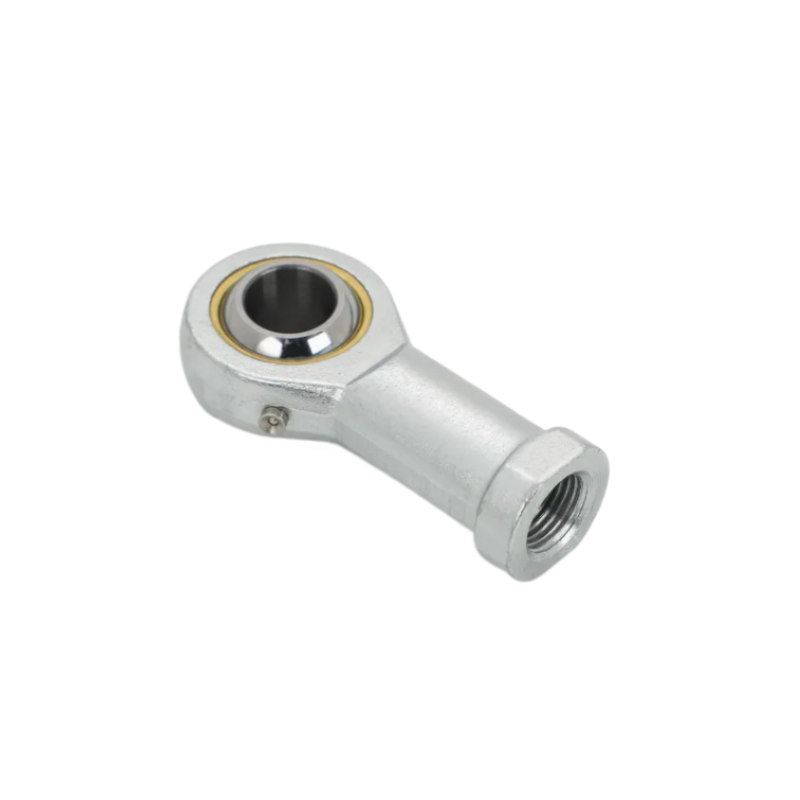

유압식 로드 엔드는 통합형으로 설계되었습니다. 방사형 구면 플레인 베어링, 에서 일반적으로 GE..-LO 또는 GE..-DO 시리즈.

• 서피스에 문의합니다: 표준 슬라이딩 인터페이스는 스틸 온 스틸(내부 및 외부 링)로 구성됩니다.
• 유지 관리가 필요 없는 옵션: 다음과 같은 특정 시리즈의 경우 GIHRK..-DO and GF..-DO, 유지 보수가 필요 없는 베어링(예, GE..-UK 또는 GE..-FW)를 사용할 수 있으므로 정기적인 윤활이 필요하지 않습니다.
• 설치 방법: 이러한 구성 요소는 다음 중 하나일 수 있습니다. 나사 장착 나사산 생크를 통해 또는 용접 를 원형 또는 직사각형 용접면을 사용하여 제자리에 고정합니다.

2. 구조 설계 및 슬롯팅

로드 엔드 하우징의 디자인은 최적의 클램핑과 안정성을 보장하기 위해 직경에 따라 달라집니다:

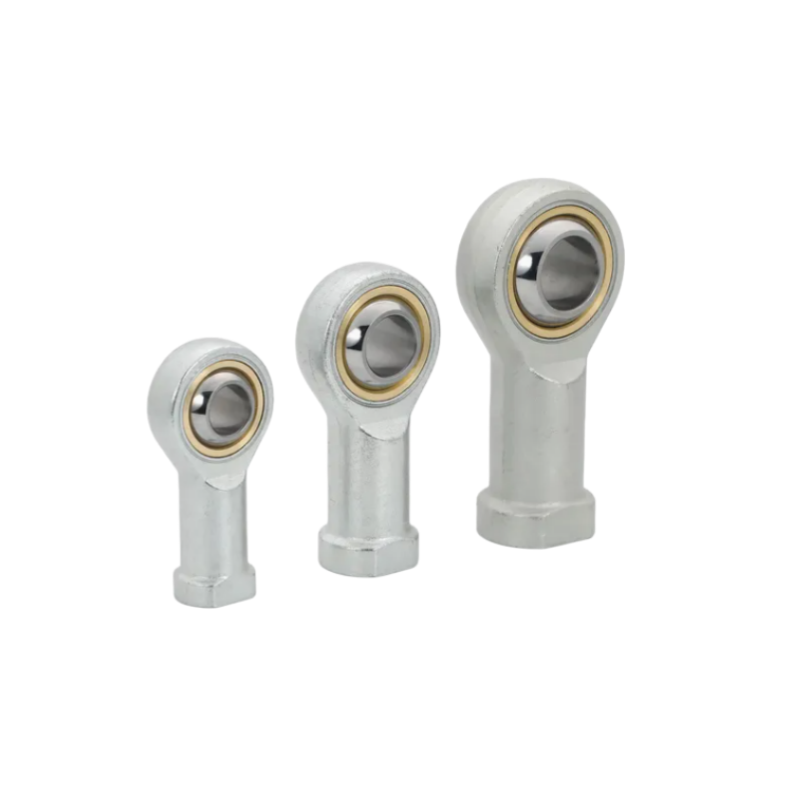

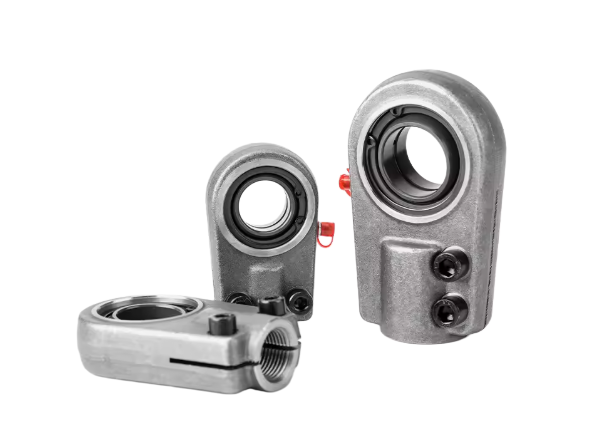

• 양면 슬롯: 적용 대상 GIHRK and GIHNRK 직경용 시리즈 d ≤ 50mm.

• 단면 슬롯: 적용 대상 GIHRK 에 대한 d ≥ 60mm and GIHNRK 에 대한 d ≥63mm.

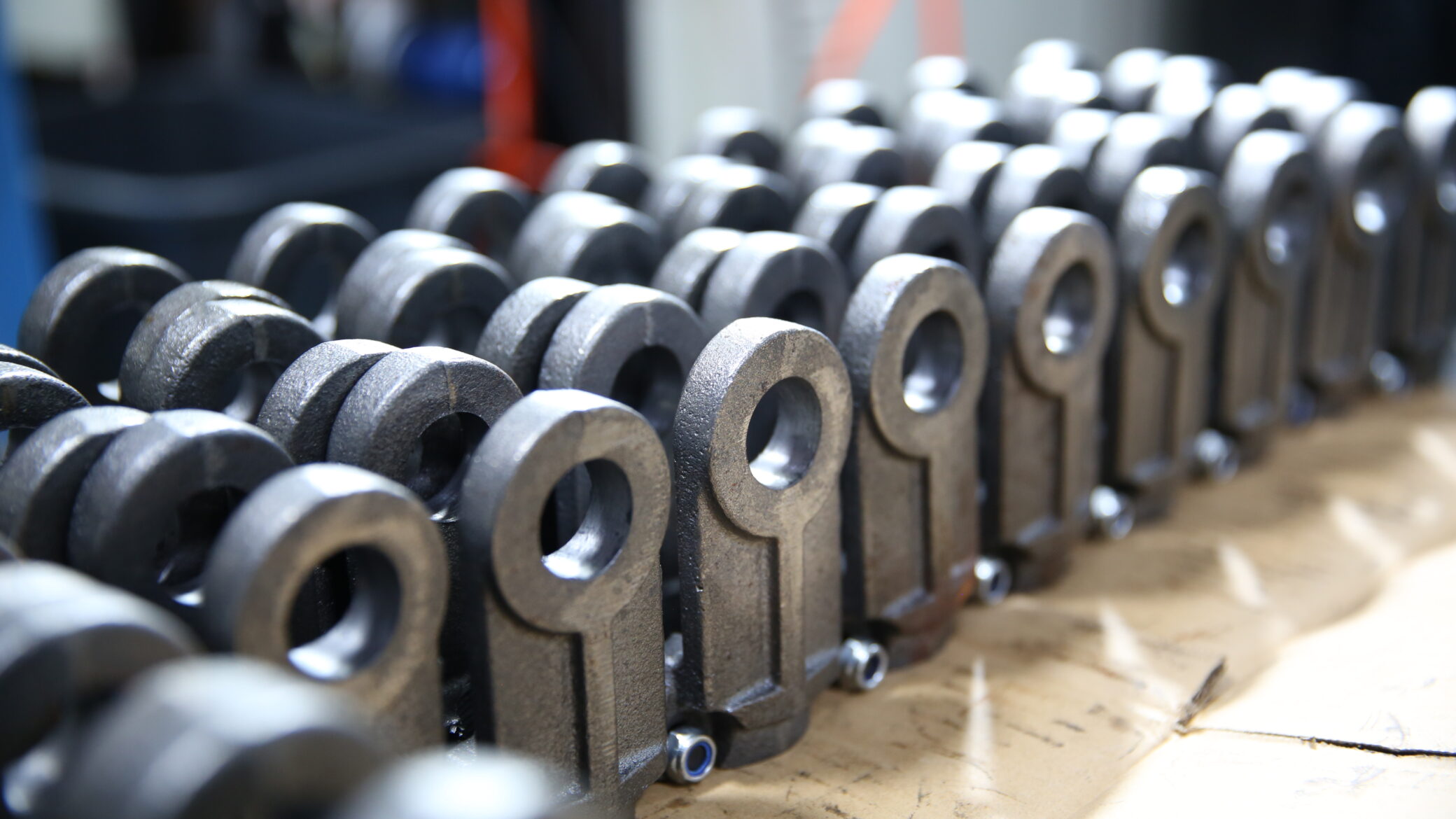

• 보안 메커니즘: 내부 베어링은 고정 링으로 제자리에 고정됩니다. 나사산 버전의 경우 클램핑 장치는 두 개의 소켓 헤드 나사 (DIN EN ISO 4762에 따름)이 섕크에 통합되어 안전한 착용감을 보장합니다.

3. 애플리케이션 및 로드 기능

유압식 로드 엔드는 고성능 기계식 링크를 위해 설계되었습니다:

• 로드 방향: 두 가지 모두에서 방사형 힘을 지원할 수 있습니다. 장력 및 압축.

• 강제 전송: 다음을 통해 동작과 전력 전송을 용이하게 합니다. 최소 토크 수준 에 매우 적합하며 교대 방사형 하중.

• 공간 최적화: 그리고 GIHRK..-DO 시리즈는 스트로크 활용도를 극대화하기 위해 콤팩트한 연결 거리가 필요한 유압 실린더를 위해 특별히 설계되었습니다.

4. 산업 표준 및 규정 준수

특정 시리즈는 엄격한 국제 엔지니어링 표준을 충족하도록 제조됩니다:

• GIHNRK..-LO 시리즈: 이는 다음을 준수합니다. DIN 24338 and ISO 6982.

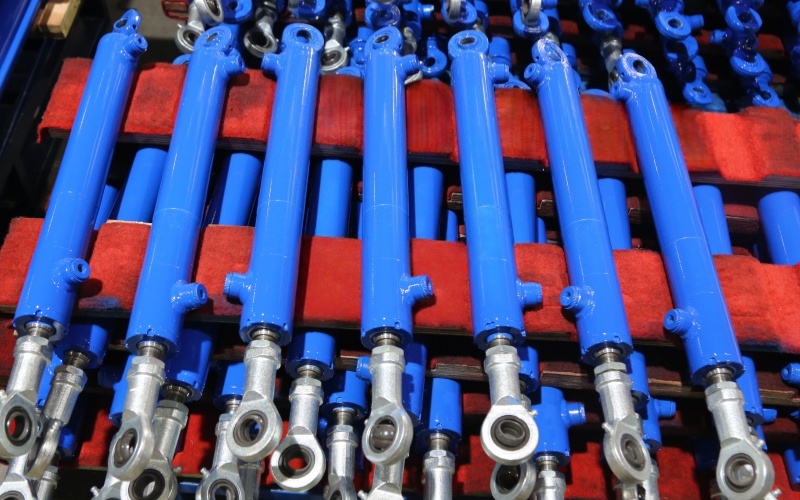

• 시스템 통합: 이 실린더는 다음과 같은 용도로 제작된 유압 실린더의 표준 선택입니다. CETOP RP 58 H 권장 사항 및 다양한 DIN/ISO 표준(예 DIN ISO 6022 and DIN 24333).
