Makine İmalatçıları ve Distribütörleri için Pratik Bir Kılavuz
Bir silindiri değiştirirken veya yeni bir silindir sipariş ederken doğru hidrolik silindir ölçümleri çok önemlidir. Doğru ölçümler, silindirin ekipmanınıza uymasını ve düzgün çalışmasını sağlar.
Bu kılavuz, hidrolik silindirinizi hızlı ve doğru bir şekilde ölçmeniz için gereken temel adımları gösterecek ve teklif veya özel üretim için AISOAR'a doğru özellikleri göndermenize yardımcı olacaktır.
Hidrolik silindirinizi doğru ölçmek, başarılı bir satın alma işleminin ilk adımıdır. Strok, Delik Boyutu, Çubuk Çapı, Kapalı Uzunluk ve Montaj Boyutlarına odaklanın. Her zaman silindirin ve montaj noktalarının fotoğraflarını sağlayın.
Doğru Ölçüm Neden Önemlidir?
-
Ekipmanınıza uymayan silindirleri sipariş etmekten kaçının
-
Yeniden işleme veya iadelerde zamandan ve maliyetten tasarruf edin
-
Optimum performans ve güvenlik sağlayın
-
Tedarikçilerle iletişimi basitleştirme (özellikle OEM özelleştirmesi için)
“Değiştirme veya OEM üretimi için bir hidrolik silindiri nasıl doğru ölçebilirim?”
Adım adım inceleyelim.
Bir Hidrolik Silindirin Ölçülmesi Adımlar:
Adım1： İsim Plakası veya Parça Numarası Bilgilerini Kontrol Edin
Silindirde tipik olarak gövde üzerinde bulunan bir isim plakası veya parça numarası olup olmadığını kontrol ederek başlayın. Bu bilgiler genellikle delik boyutu, çubuk çapı ve strok uzunluğu gibi özellikler sağlayarak ölçüm sürecini basitleştirebilir ve doğruluğu garantileyebilir. Delik Çapını Ölçün

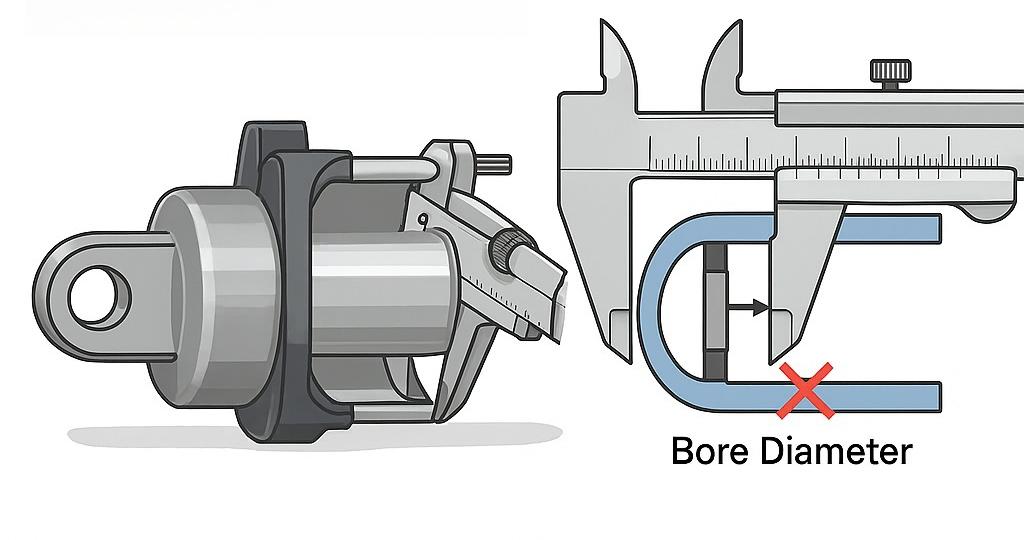

Adım2：Hidrolik Silindir Delik Çapı Nasıl Ölçülür
Silindirinizin deliğini ölçün, bu silindirin namlusunun iç çapıdır.
- Kaliperin çenelerini silindir namlusuna yerleştirin.
- İç duvardan iç duvara çapı ölçün.
- Kumpası düz ve siminder eksenine dik tutun.

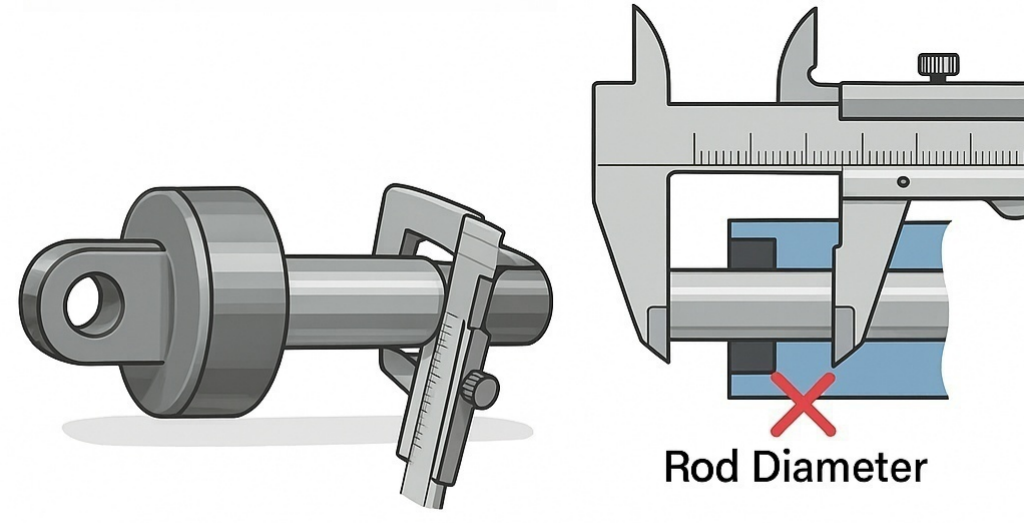

Adım3：Hidrolik Silindir Çubuk Çapı Nasıl Ölçülür
-
Kumpasın çenelerini düz çubuk yüzeyine yerleştirin.
-
Çubuğun dış çapını ölçün.
-
Contaların veya hasarlı alanların üzerinden ölçüm yapmaktan kaçının.
Adım4：Hidrolik Silindir Geri Çekilmiş Uzunluğu Nasıl Ölçülür
-
Silindir çubuğunu tamamen geri çekin.
-
Her iki montaj pimi deliğinin ortasından ortasına kadar olan mesafeyi ölçün.
Önemli: Bunu toplam gövde uzunluğu ile karıştırmayın - her zaman montaj noktasından montaj noktasına ölçün.
Adım5：Hidrolik Silindir Uzatılmış Uzunluğu Nasıl Ölçülür
-
Silindir çubuğunu tamamen uzatın.
-
Her iki montaj pimi deliğinin ortasından ortasına kadar olan mesafeyi ölçün.
Adım6：Hidrolik Silindir Stroku Nasıl Ölçülür
-
Silindir çubuğunu tamamen uzatın.
-
Çubuğun silindir namlusundan dışarı uzandığı mesafeyi ölçün.
-
Strok = Uzatılmış Uzunluk - Geri Çekilmiş Uzunluk
Adım7：Hidrolik Silindir Montaj Boyutu Nasıl Ölçülür

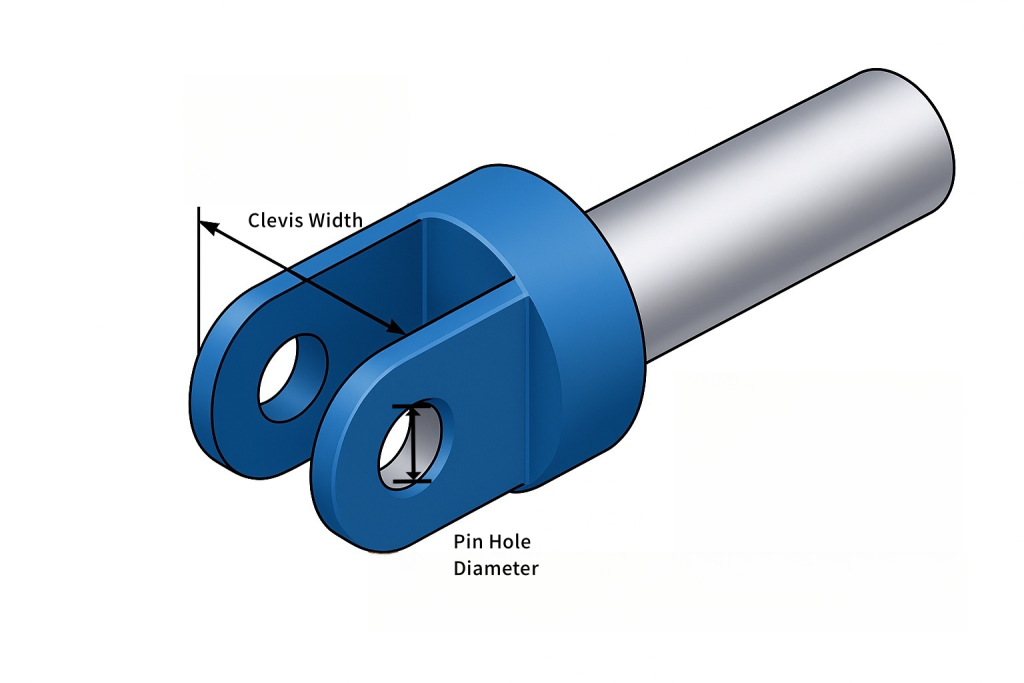

1. Not: Küpenin genişliği ve pim deliği boyutu, ünitede bulunan pimi takıp takamayacağınızı doğrudan belirler, doğru olduğundan emin olun.

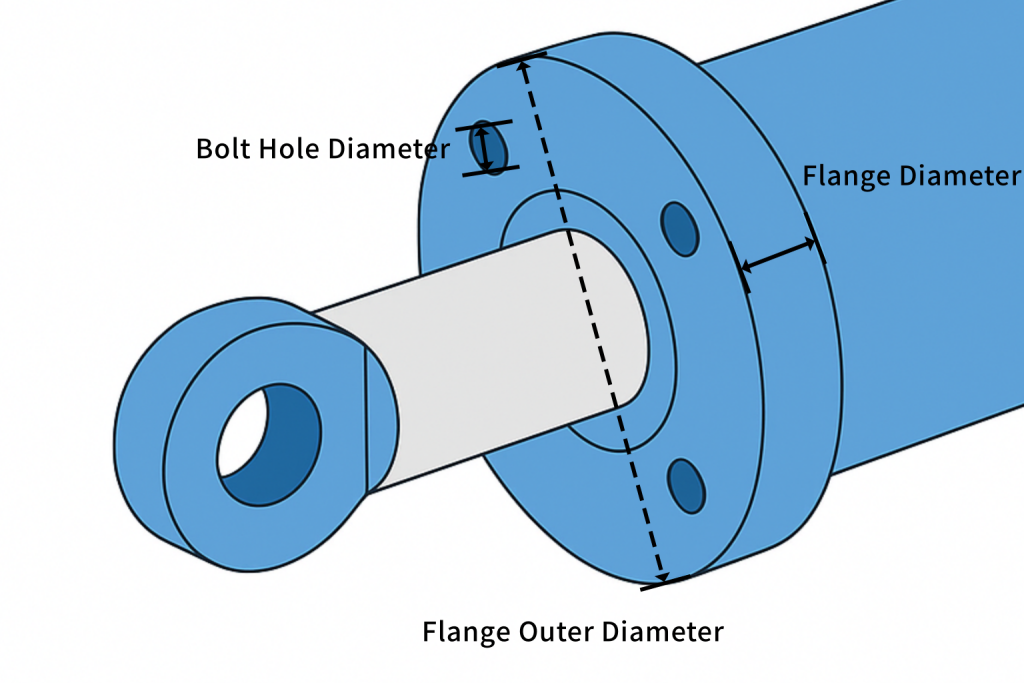

2. Not: Flanşın BCD'si yanlış yeri ölçmek için en kolay olanıdır, vida deliğinin ortasına kadar ölçtüğünüzden emin olun.

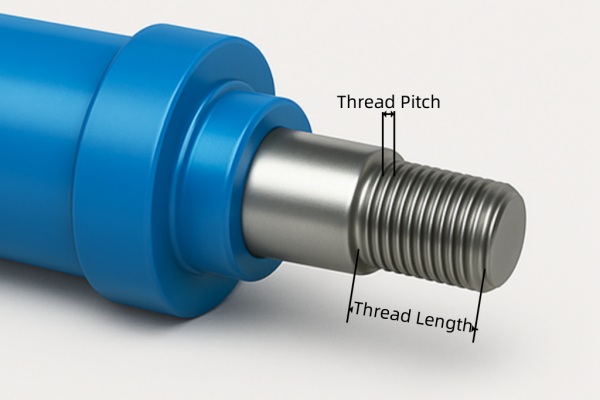

3. Not: Birçok müşteri sadece dişin dış çapını ölçer, hatveyi göz ardı eder, bu da dişlerin eşleştirilememesine neden olur, hatve onaylanmalıdır!
Kaçınılması Gereken Yaygın Ölçüm Hataları
-
Strok doğru ölçülmüyor (silindir tamamen uzatılmış olmalıdır)
-
Delik boyutunun dış silindir çapı ile karıştırılması
-
Kurulum boyutlarını ölçmeyi unutmak
-
Kapalı uzunluk yerine gövde uzunluğunun bildirilmesi
-
Montaj tipinin açıkça belirtilmemesi
Ölçümler AISOAR ile Nasıl Paylaşılır
Ölçülerinizi aldıktan sonra:
✅ Bunları bir tabloya açıkça kaydedin
✅ Silindir ve montaj detaylarının fotoğraflarını çekin
✅ Bilgileri denizaşırı ülkelerden bize e-posta ile gönderin@ai-soar.com
AISOAR-Hidrolik-Silindir-Olçüm-Formu-2025.pdf
Sonuç
Bir hidrolik silindiri doğru şekilde ölçmek zor değildir - ancak doğruluk çok önemlidir. Doğru ölçümlerle, AISOAR olarak ekipmanınız için mükemmel silindiri üretebilir veya tedarik edebiliriz.
