Hidrolik silindirler, basınç oluşturarak hidrolik sıvıyı (genellikle yağ) kullanarak çalışır. Piston ile bağlantılı bir piston çubuğu vardır.

İlgili Seriler

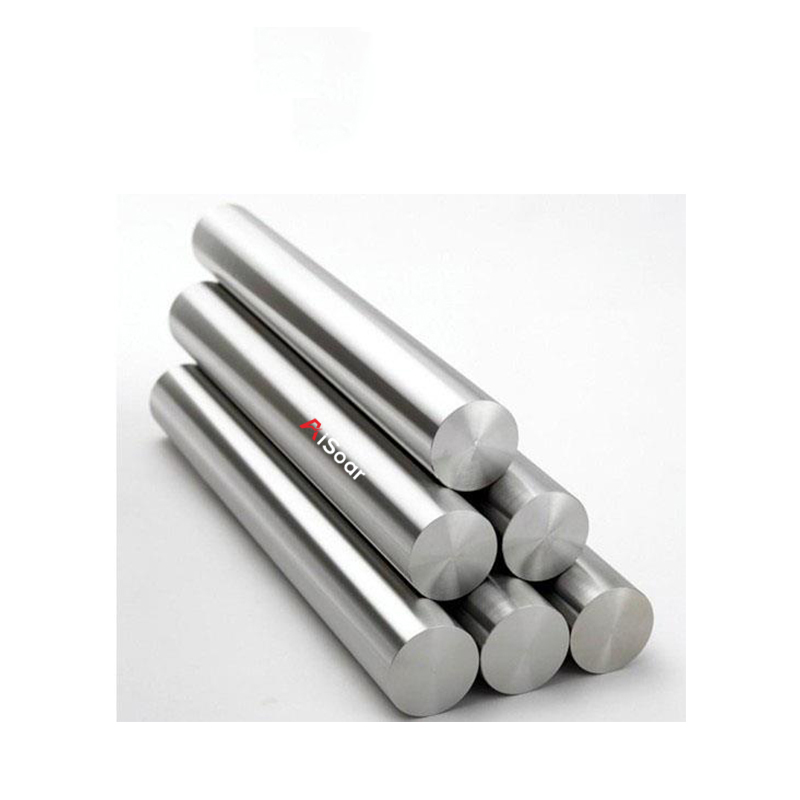

Hidrolik Silindir İçin Honlanmış Hidrolik Piston Mili

Hidrolik silindirler, basınç oluşturarak hidrolik sıvıyı (genellikle yağ) kullanarak çalışır. Piston ile bağlantılı bir piston çubuğu vardır. Bu, bir silindir barelinde ileri geri hareket eder. Barelinin bir ucu kapalıdır. Barelinin diğer ucu, silindir kafası veya glandı içerir.

İsim	Mil 12×2 Boş (Hidrolik, Kromlu)
Çelik Grubu	E355+SR (St52BK+S)
Dış Çap Toleransı	f7
Krom Kaplama Kalınlığı	min. 15 μm
Düzelik	max. 0.25 mm/1000 mm
Yüzey Pürüzlülüğü	Ra 0.20 μm maksimum

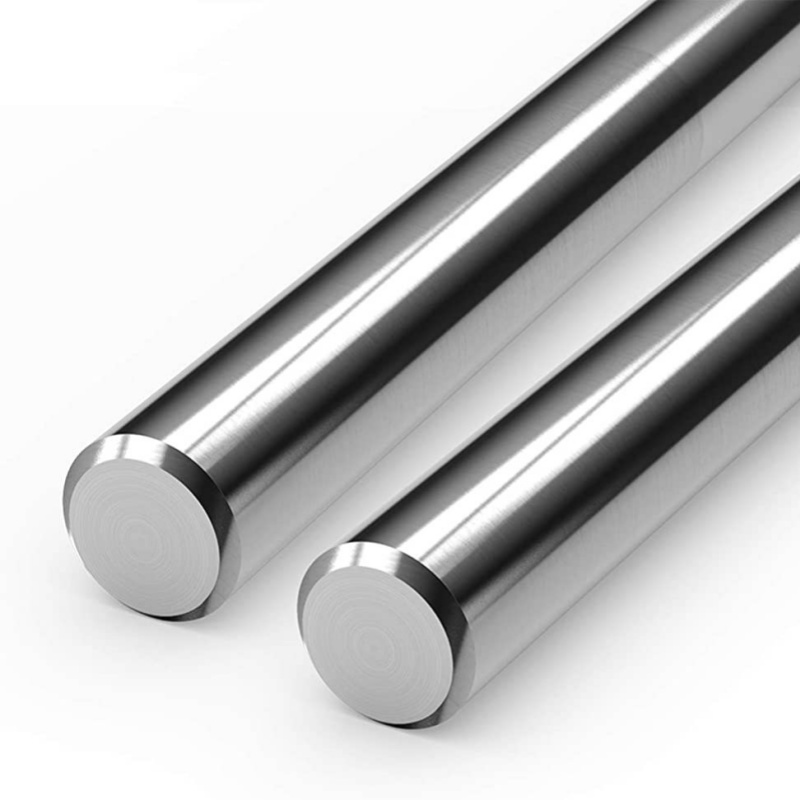

Hidrolik Piston Çubuğu

Hidrolik Silindir İçin Honlanmış Hidrolik Piston Mili

Detaylı Çizim

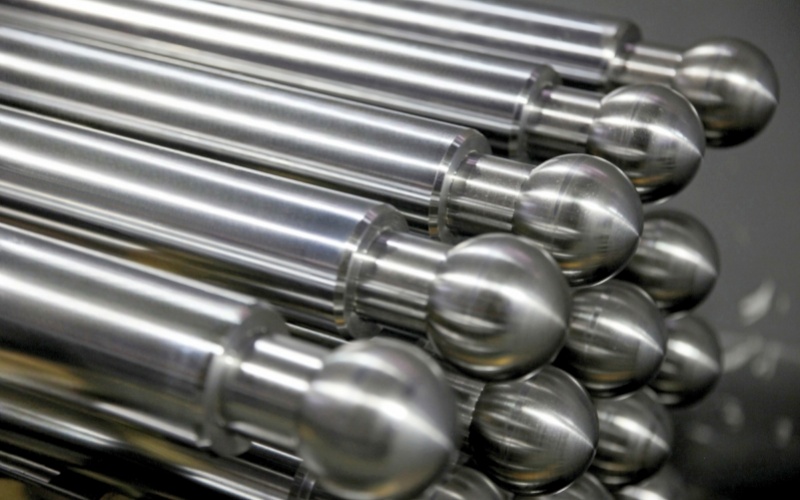

Tedarik Aralığı

Honed Hidrolik Piston Çubuğu

Hidrolik silindirler, güç üniteleri, hidrolik parçalar ve başlıklar, kapaklar, piston çubukları, çubuk uçları, tüpler, conta setleri gibi ilgili aksesuarları üretiyoruz.

ITEM		Açıklama
Hidrualik silindirin parçaları		Başlık, Kapak, Piston, Rakor, montaj parçaları.
Çelik Boru / Varil		Çelik sınıfı E355 / St52 / Fe510 / 1524 / 1024, çeliksiz, krom kaplamalı mevcuttur
Piston kolu/ Krom kaplamalı çelik çubuk		Çelik kalitesi C45E / Ck45 / C45 / 1045, çeliksiz, NiCr veya indüksiyonla sertleştirilmiş olarak mevcuttur
Çubuk uçları		Küresel Çubuk Gözü, Küresel Kaymalı Yatak, I bağlantı, T bağlantı, Clevis tam olarak desteklenir.
Conta kitleri		Çin'deki yerli marka veya uluslararası marka isteğe bağlıdır.
Hidrolik valf grubu		Manifold, Çin'de üretilen hidrolik valfler veya uluslararası marka dahil.
Güç sisteminin ilgili aksesuarları		Hidrolik pompa, motor, boru, konektör vb.

Bugün Honed Hidrolik Piston Çubuğunuzu Alın

İhtiyacınız olan hidrolik silindirler hakkında daha fazla bilgi almak için bizi arayın veya web sitemizi ziyaret edin.

Hidrolik Silindir Piston Çubuğu Üretim Süreci

Hidrolik Piston Çubuklarının Nasıl İşleneceği

Piston çubuğu için yaygın olarak kullanılan malzemeler CK45, 4140, 5140, SS304, SS316 vb. dir.
İş parçası marjını, en boy oranına, iş parçasının durumuna vb. göre belirleyin.
Düzeltme.
Birleşik piston çubuğu parça imalatı.

Resme göre montaj yapın.
Pozisyon kaynağı, kaynak yapın ve gerektikçe defektleri tespit edin, testten geçtikten sonra bir sonraki işleme aktarın.

Piston çubukları genellikle kaba işleme sonrası ve nihai işleme öncesi ısıl işleme tabi tutulur. Yaygın ısıl işlem yöntemleri arasında normalleştirme, stres için temperleme, su verme ve temperleme vb. bulunur, bu yöntemler tasarım gereksinimlerine göre benimsenir.

İş parçası sıkıştırma düzeltmesi.
Torna destek dişi, delik merkezini delme, uzunluk tornası.
Kaba torna dış dairesi.
Yarı mamul torna, inceltilmiş torna dış dairesi.
Diș açma.

Krom kaplama öncesi taşlama.
Krom kaplama öncesi taşlama boyutu, hassasiyeti ve pürüzlülüğü ekonomi, kaplama kalınlığı ve uygun polisaj miktarını sağlamalıdır.
Dış dairenin boyutunu, pürüzlülük Ra0.4-0.6'yı kontrol etmek ve başka bir kusurun olup olmadığını gözlemlemek.

Dış daire üzerine krom kaplama yapılmış olmalı ve kaplama kusurları olmamalıdır.
Krom kaplama sonrasında taşlama yapılmalı ve boyutsal doğruluk, pürüzlülük, kaplama kalınlığı vb. kontrol edilmelidir.

Üretim süreci akışı sırasında, hidrolik silindir piston çubuğu, genel kaliteyi etkilemeyen tümsekler, çizikler ve yüzey çatlakları gibi kusurların oluşması kolaydır, ancak onarılması gerekmektedir.

Kusur durumuna göre, onarım kaynağı için argon ark kaynağı veya soğuk kaynak makinesi kullanılabilir, dış dairenin düzgün olması için ince dosyalama, kısmi onarım için zımpara kağıdı parlatma veya fırça kaplama yöntemi kullanılabilir.

Türleri

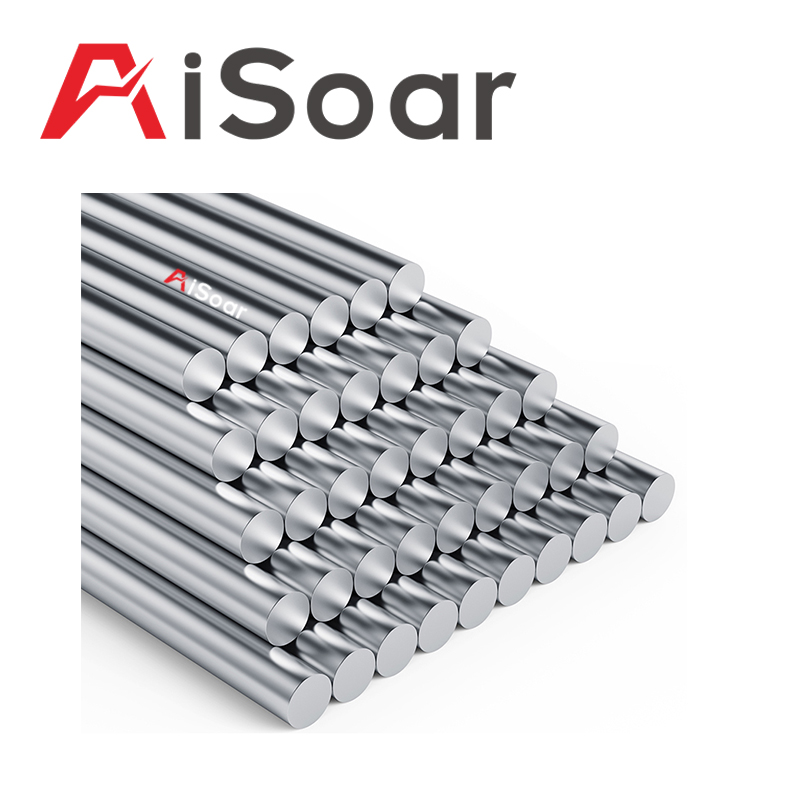

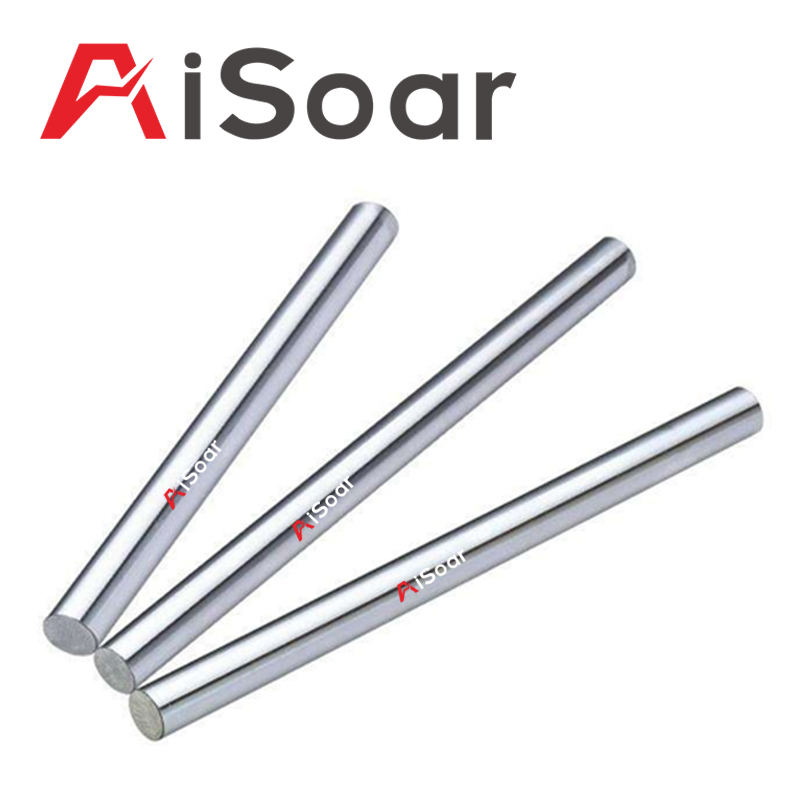

Seçiminiz için birçok spesifikasyon piston çubuğu

DZ, HALLITE, NOK markaları dahil sızdırmazlık kitleri sağlıyoruz.

Üretim Süreçleri

Nasıl Hone Edilmiş Hidrolik Piston Çubuğu Üretiyoruz

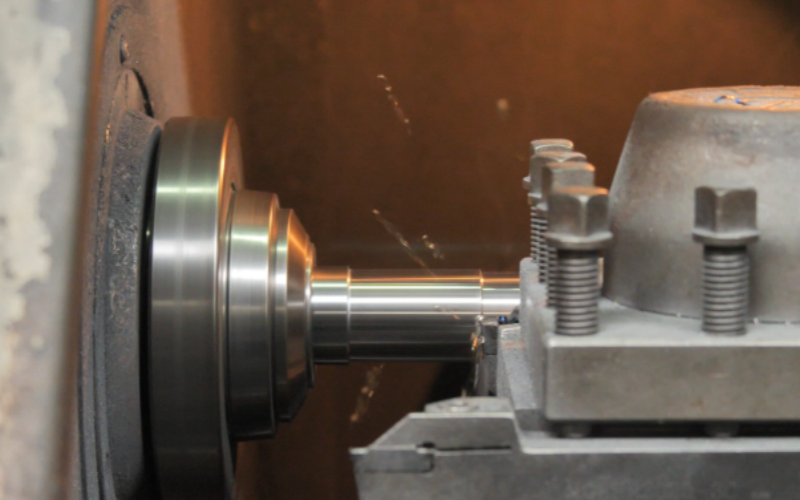

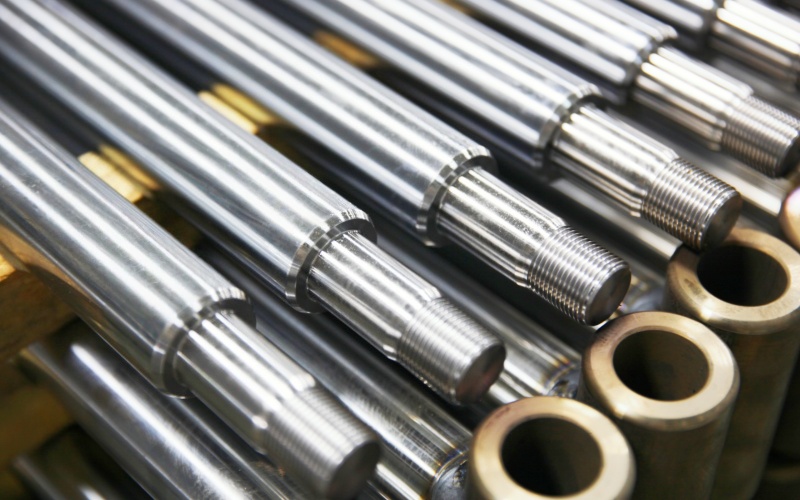

Piston Çubuğu İşleme

Piston çubuğu işleme sürecimiz, katı toleranslar ve yüzey kalite gereksinimlerini karşılamak için torna, taşlama ve parlatma işlemlerini içerir.

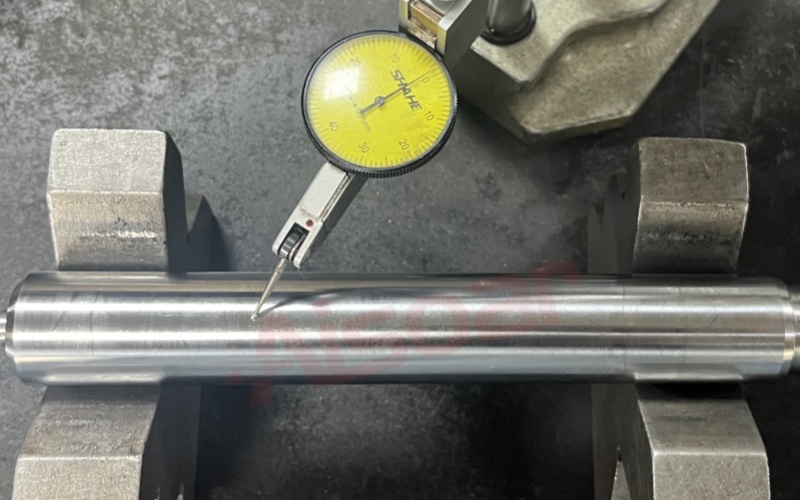

Çubuk Düzgünlük Kontrolü

Çubuk düzgünlüğü, tolerans uyumunu doğrulamak ve sızdırmazlık aşınmasını, titreşimi ve erken arızayı önlemek için hassas ölçüm ekipmanları kullanılarak kontrol edilir.

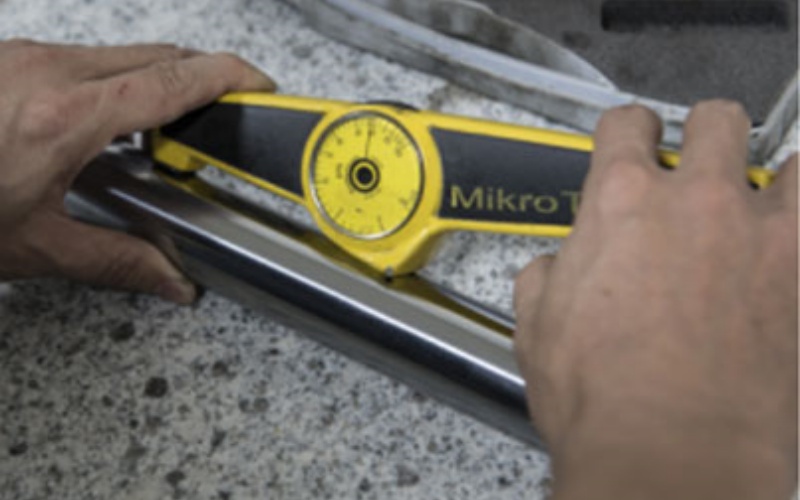

Kaplama Kalınlığı Test Cihazı

Hidrolik çubuk kaplama kalınlığı test cihazımız, her çubuğun üstün dayanıklılık ve korozyon direnci için katı kaplama standartlarını karşıladığını sağlar.

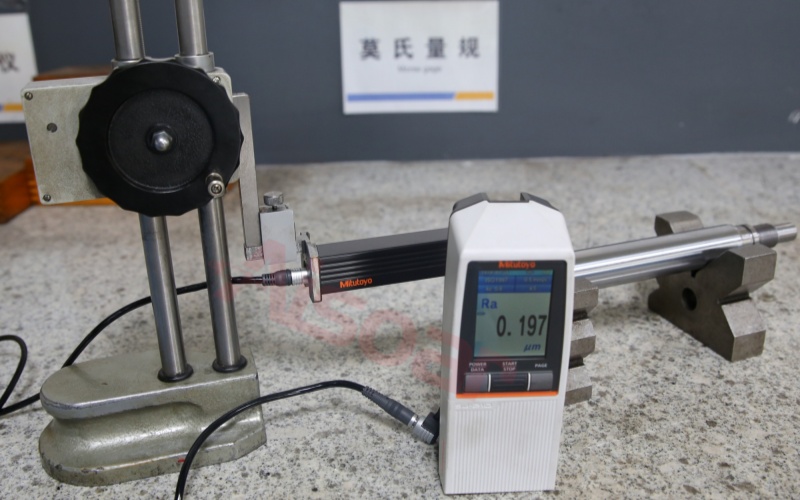

Çubuk Yüzey Pürüzlülüğü Kontrolü

Yüzey pürüzlülüğü, Ra/Rz değerlerinin spesifikasyona uyup uymadığını doğrulamak için ölçülür, böylece optimal aşınma direnci, yağlama performansı ve sızdırmazlık ömrü sağlanır.

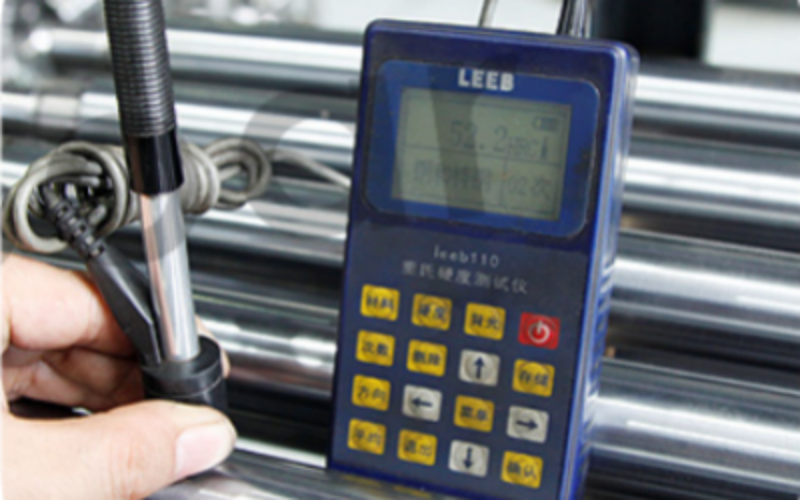

Çubuk Yüzey Sertlik Testi

Yüzey sertliği, belirtilen HRC/HV aralıklarına uyumu doğrulamak için test edilir, böylece yeterli aşınma direnci ve yapısal güvenilirlik sağlanır.

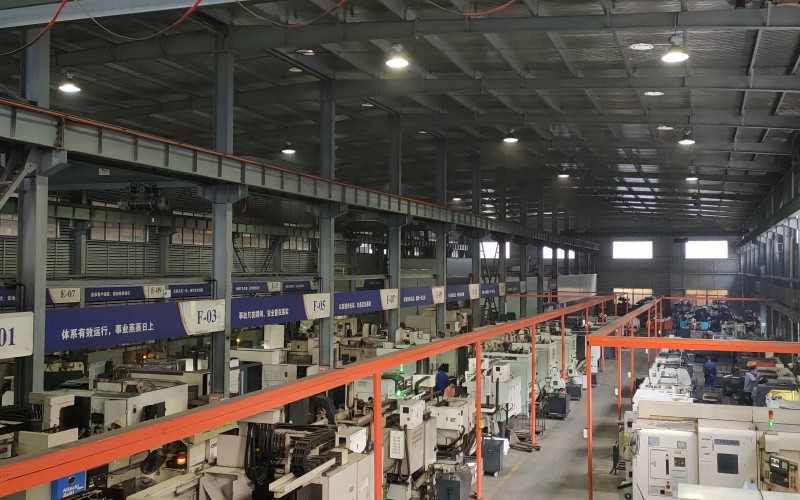

Fabrikamız

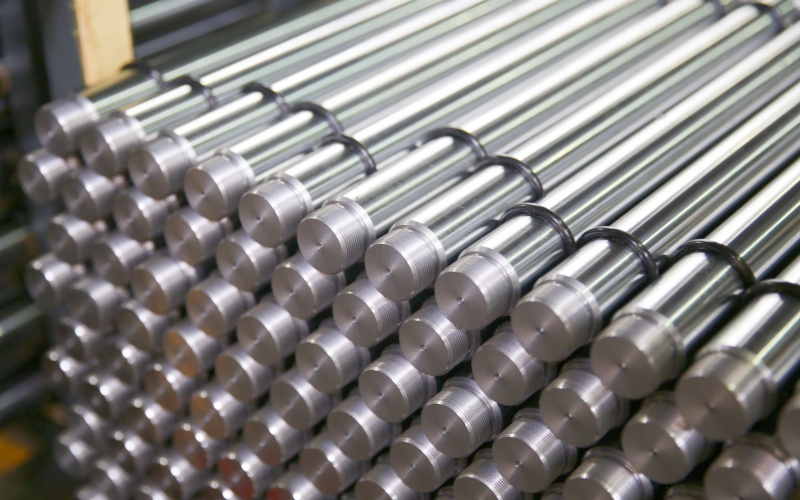

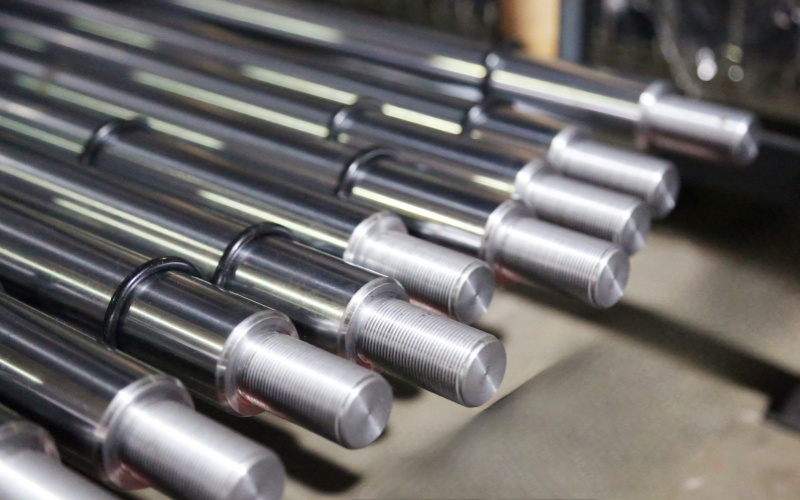

hi̇droli̇k si̇li̇ndi̇r çubuk üreti̇ci̇si̇

SSS

Sıkça Sorulan Sorular

Bazı sorularınızı yanıtlamaya çalışacağız

C: Merkez pimden merkez pime kadar olan geri çekilmiş uzunluk, min. uzunluk veya kapalı uzunluk olarak da adlandırılır. Uzatılmış uzunluk, merkezlerde geri çekilen artı stroktur, ayrıca maks. uzunluk veya açık uzunluk olarak da adlandırırız.

C: Evet, yeniden yapılabilen bir silindirdir ve onarım kitleri sunuyoruz. Rot tipinin onarımı kolaydır.

A: 1″~4″ delik boyutu için 1″ pim deliği ve 5″ delik boyutu için 1,25″ pim deliği.

C: Kesinlikle evet, kendi fabrikamız var. Size WhatsApp veya Wechat üzerinden videolar göstermek isteriz.

C: Elbette, özelleştirilmiş hizmet sağlama yeteneğine sahibiz. TR serisi rot silindiri standart tiptir, ancak özelleştirilmiş strok, intergraded valf ve özel boru / çubuk malzemesi mevcuttur.

Aisoar Hidrolik Silindirler Kataloğu

Hidrolik silindirler, basınç oluşturmak için hidrolik sıvı (genellikle yağ) kullanarak çalışır. Bir pistonla bağlı olan bir piston çubuğu vardır. Bu, bir silindir varilinin içinde ileri geri hareket eder. Varilin bir ucu kapalıdır. Varilin diğer ucu silindir başlığı veya gland'dır.
