불확실한 실린더 선택은 성능 문제와 비용이 많이 드는 다운타임을 초래할 수 있으며, 잘못된 유압 실린더 유형을 선택하면 시스템 효율성과 안전이 위협받을 수 있으므로 안심하고 올바른 솔루션을 선택하는 방법을 알아보세요.
올바른 유압 실린더 유형을 선택하는 것은 시스템 고장과 값비싼 수리를 피하는 데 매우 중요합니다. 일반적인 유형에는 단동 유압 실린더, 복동 유압 실린더, 텔레스코픽 실린더 및 유압 램 펌프가 있습니다. 이러한 기능을 이해하면 애플리케이션에 가장 적합한 제품을 선택하는 데 도움이 됩니다.

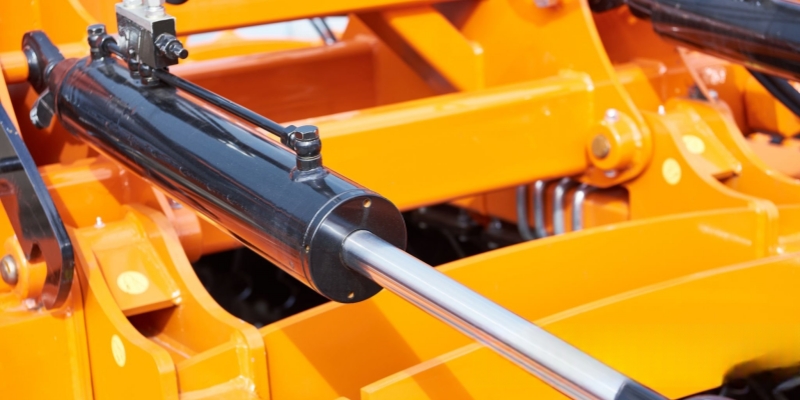

유압 실린더란 무엇인가요?？
유압 실린더는 유압을 사용하여 선형 운동과 힘을 생성하는 기계식 액추에이터입니다. 일반적으로 산업 장비, 건설 기계 및 제조 공정에서 볼 수 있는 유압 실린더는 밀폐된 실린더 내부에서 움직이는 피스톤을 통해 유압 에너지를 기계적 힘으로 변환합니다. 실린더 본체에는 피스톤 로드를 밀거나 당기기 위해 압력을 가하여 움직임을 제어하는 유압유가 들어 있습니다. 주요 부품으로는 실린더 배럴, 피스톤, 피스톤 로드, 엔드 캡 및 씰링 구성품이 있습니다. 유압 실린더는 정밀한 작업, 무거운 물건을 들어올리고 지속적인 힘을 전달하는 데 매우 중요합니다. 유압 실린더 피스톤과 시스템 내 기능을 이해함으로써 사용자는 다양한 실린더 구성이 성능과 안정성에 미치는 영향을 더 잘 이해할 수 있습니다.
유압 실린더의 종류에는 어떤 것이 있나요?
단동식 유압 실린더
이 유형은 유압을 사용하여 피스톤을 한 방향으로만 움직입니다(일반적으로 확장). 후퇴는 내부 스프링 또는 중력과 같은 외부 힘에 의해 이루어집니다. 유체 입력을 위한 포트가 하나만 있는 단순한 구조로 복잡성과 유지보수를 줄여줍니다. 단동식 유압 실린더 는 다음과 같은 애플리케이션에 이상적입니다. 리프팅 플랫폼, 팔레트 트럭, 클램핑 장치 및 기본 프레스 기계주로 한 방향으로 작업이 수행되는 경우입니다.

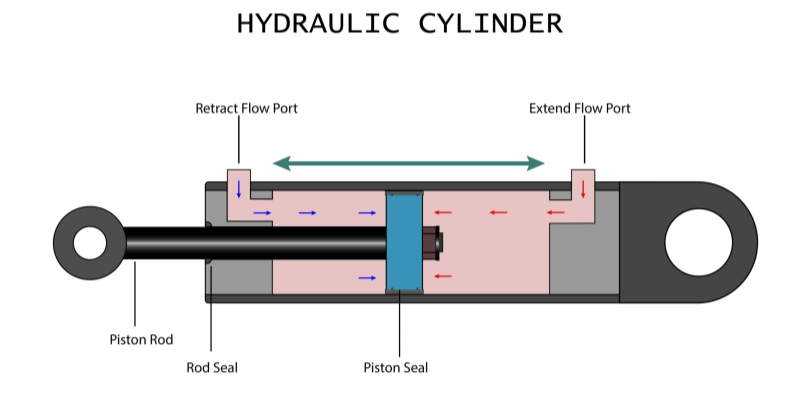

복동식 유압 실린더
복동 실린더에는 배럴의 양쪽 끝에 포트가 두 개씩 있습니다. 유압 유체를 피스톤의 양쪽에 번갈아 공급할 수 있어 양의 힘으로 확장 및 축소할 수 있습니다. 이 실린더는 매우 다재다능하며 다음과 같은 건설 장비의 중추를 형성합니다. 굴삭기, 로더 및 산업 자동화 라인. 양방향으로 위치, 속도, 힘을 정밀하게 제어할 수 있어 순환 및 후진 작업에 적합합니다.
二. 구조 유형 분류
타이로드 유압 실린더
타이로드 실린더는 실린더의 길이를 따라 나사산이 달린 강철 막대(타이로드)를 사용하여 엔드캡을 배럴에 고정하는 구조가 특징입니다. 이 모듈식 디자인은 제조, 유지보수 및 수리를 용이하게 합니다. 타이로드 실린더는 자동화 기계, 프레스, 공작 기계 등 산업 환경에서 흔히 볼 수 있습니다. 분해의 용이성이 중요한 중형 애플리케이션에 적합합니다.

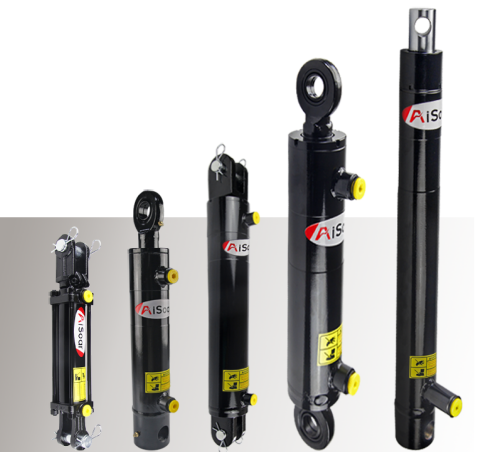

용접 유압 실린더
용접 실린더는 튜브에 직접 용접된 엔드캡이 있어 작고 견고하며 누출을 방지하는 구조를 제공합니다. 타이로드 실린더에 비해 용접 설계로 볼트 관련 응력 지점이 없기 때문에 더 유연한 장착 옵션과 더 높은 압력 등급이 가능합니다. 용접 유압 실린더는 건설 장비, 농기계 및 대형 차량과 같은 이동식 유압 장치에 널리 사용됩니다.신뢰성과 컴팩트함이 중요한 곳입니다.
텔레스코픽 유압 실린더
텔레스코픽 실린더는 여러 개의 중첩된 스테이지(슬리브)를 사용하여 최소한의 접힌 길이에서 확장된 스트로크를 제공합니다. 이 독특한 다단 구조는 덤프트럭, 크레인, 리프팅 플랫폼 등 제한된 공간 내에서 긴 도달 거리가 필요한 애플리케이션에 이상적입니다. 텔레스코픽 실린더는 애플리케이션의 필요에 따라 단동 및 복동 구성으로 제공됩니다.
유압 램 실린더
유압 램 실린더는 고강도 산업 분야에서 매우 높은 힘을 전달하도록 특별히 설계된 강력한 선형 액추에이터입니다. 대구경 피스톤과 견고한 구조의 램 실린더는 비교적 짧은 거리에서 엄청난 힘을 필요로 하는 들어올리기, 밀기, 누르기 작업에 이상적입니다. 유압 프레스, 잭 및 건설 장비에 일반적으로 사용되는 유압 램 실린더는 가장 까다로운 환경에서도 안정적인 성능과 긴 사용 수명을 보장합니다. 단순하면서도 내구성이 뛰어난 디자인 덕분에 최대의 힘과 최소한의 유지보수가 필요한 산업에서 선호되는 제품입니다. 올바른 유압 램 실린더를 선택하면 용도에 맞는 안전하고 효율적이며 효과적인 작동을 보장할 수 있습니다.
다양한 용도를 위한 유압 실린더
| 실린더 유형 | 주요 애플리케이션 |
| 타이로드 실린더 | 사출 성형기, 프레스, 재료 컨베이어, 기계 고정 장치, 트랙터 유압 시스템, 파종기, 농업용 분무기 |
| 용접 실린더 | 굴삭기, 로더, 불도저, 트랙터, 유압식 리프트 플랫폼 |
| 텔레스코픽 실린더 | 덤프트럭 리프팅, 쓰레기 압축기, 리프팅 플랫폼, 선박 해치 커버 |
| 유압 램 실린더 | 유압 프레스, 잭, 헤비 리프팅, 펀칭기, 구조물 프레스 |
결론
최적의 유압 실린더 유형을 선택하려면 애플리케이션의 힘, 동작 및 공간 요구 사항을 이해해야 합니다. 단동식부터 램 타입 실린더까지 각 설계는 고유한 장점을 제공합니다. 실린더 피스톤 사양, 작동 방식, 유압 시스템 호환성을 평가하는 것은 생산성을 극대화하고 가동 중단 시간을 최소화하는 데 필수적입니다. 품질을 우선시하고 전문가와 상담하여 유압 솔루션이 안전하고 효율적이며 문제 없는 성능을 제공할 수 있도록 하세요.
