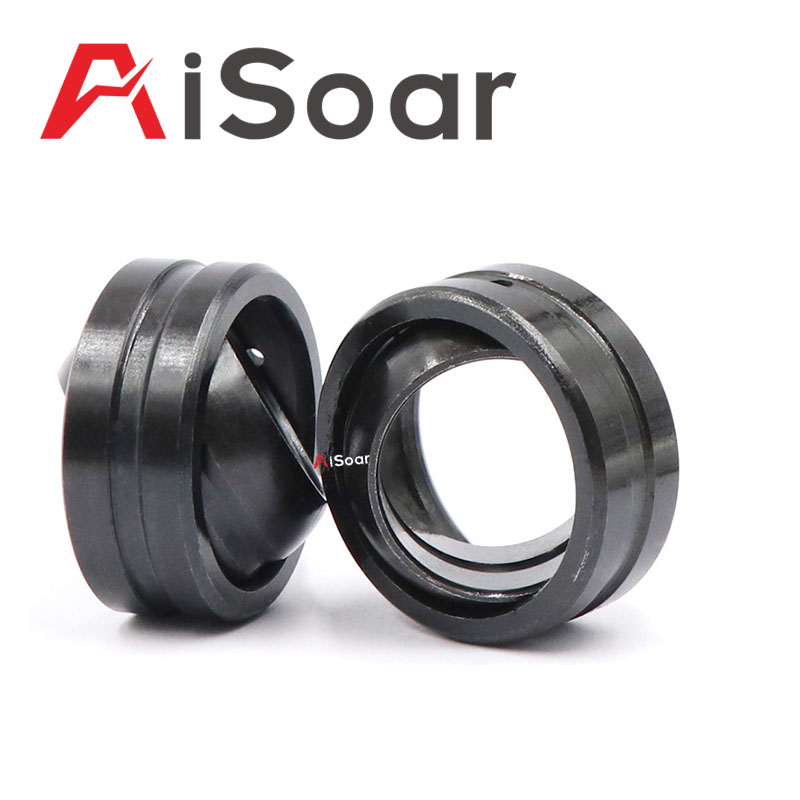

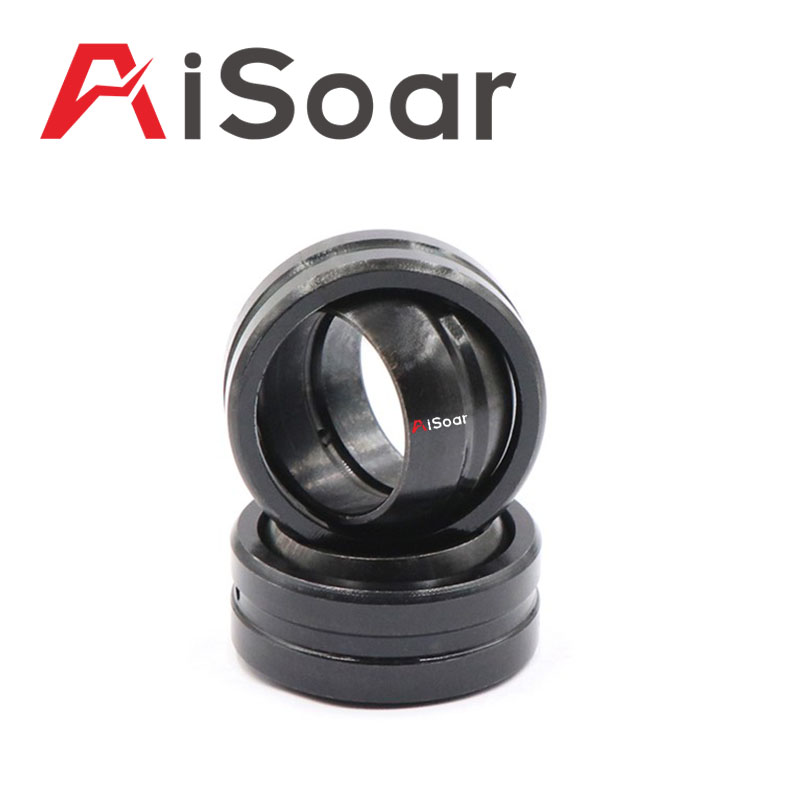

Aisoar球面すべり軸受は、ボールと外輪の両方が高炭素クロム軸受鋼で構成された、標準的なスチール・オン・スチール設計が特徴です。
関連シリーズ
最高品質GEシリーズ球面滑り軸受
Aisoar球面すべり軸受は、ボールと外輪の両方が高炭素クロム軸受鋼で構成された、標準的なスチール・オン・スチール設計が特徴です。
最高品質GEシリーズ球面滑り軸受
詳細図
GE シリーズ球面滑り軸受の技術的なパラメーター
最高品質GEシリーズ球面滑り軸受
| ベアリング 番号 |
寸法 mm | 定格荷重 kN | 重量 | |||||||||
| ≈kg | ||||||||||||
| d | D | B | C | dk | ルース | R1S | α˚ | 動的負荷 | 静荷重 | |||
| 分 | 分 | ≈ | ダイナミック | 静的 | ||||||||
| GE4E | 4 | 12 | 5 | 3 | 8 | 0.3 | 0.3 | 16 | 2 | 10 | 0.003 | |
| GE5E | 5 | 14 | 6 | 4 | 10 | 0.3 | 0.3 | 13 | 3.4 | 17 | 0.005 | |
| GE6E | 6 | 14 | 6 | 4 | 10 | 0.3 | 0.3 | 13 | 3.4 | 17 | 0.004 | |
| GE8E | 8 | 16 | 8 | 5 | 13 | 0.3 | 0.3 | 15 | 5.5 | 27 | 0.007 | |
| GE10E | 10 | 19 | 9 | 6 | 16 | 0.3 | 0.3 | 12 | 8.1 | 40 | 0.011 | |
| GE12E | 12 | 22 | 10 | 7 | 18 | 0.3 | 0.3 | 10 | 10 | 53 | 0.017 | |
| GE15ES | GE15ES-2RS | 15 | 26 | 12 | 9 | 22 | 0.3 | 0.3 | 8 | 16 | 84 | 0.026 |
| GE17ES | GE17ES-2RS | 17 | 30 | 14 | 10 | 25 | 0.3 | 0.3 | 10 | 21 | 106 | 0.04 |
| GE20ES | GE20ES-2RS | 20 | 35 | 16 | 12 | 29 | 0.3 | 0.3 | 9 | 30 | 146 | 0.064 |
| GE25ES | GE25ES-2RS | 25 | 42 | 20 | 16 | 35.5 | 0.6 | 0.6 | 7 | 48 | 240 | 0.115 |
| GE30ES | GE30ES-2RS | 30 | 47 | 22 | 18 | 40.7 | 0.6 | 0.6 | 6 | 62 | 310 | 0.149 |
| GE35ES | GE35ES-2RS | 35 | 55 | 25 | 20 | 47 | 0.6 | 1 | 6 | 79 | 399 | 0.228 |
| GE40ES | GE40ES-2RS | 40 | 62 | 28 | 22 | 53 | 0.6 | 1 | 7 | 99 | 495 | 0.318 |
| GE45ES | GE45ES-2RS | 45 | 68 | 32 | 25 | 60 | 0.6 | 1 | 7 | 127 | 637 | 0.421 |
| GE50ES | GE50ES-2RS | 50 | 75 | 35 | 28 | 66 | 0.6 | 1 | 6 | 156 | 780 | 0.562 |
| GE55ES | GE55ES-2RS | 55 | 85 | 40 | 32 | 74 | 0.6 | 1 | 7 | 200 | 1000 | 0.864 |
| GE60ES | GE60ES-2RS | 60 | 90 | 44 | 36 | 80 | 1 | 1 | 6 | 245 | 1220 | 1.03 |
| GE70ES | GE70ES-2RS | 70 | 105 | 49 | 40 | 92 | 1 | 1 | 6 | 313 | 1560 | 1.57 |
| GE80ES | GE80ES-2RS | 80 | 120 | 55 | 45 | 105 | 1 | 1 | 6 | 400 | 2000 | 2.32 |
| GE90ES | GE90ES-2RS | 90 | 130 | 60 | 50 | 115 | 1 | 1 | 5 | 488 | 2440 | 2.79 |
| GE100ES | GE100ES-2RS | 100 | 150 | 70 | 55 | 130 | 1 | 1 | 7 | 607 | 3030 | 4.44 |
| GE110ES | GE110ES-2RS | 110 | 160 | 70 | 55 | 140 | 1 | 1 | 6 | 654 | 3270 | 4.83 |
| GE120ES | GE120ES-2RS | 120 | 180 | 85 | 70 | 160 | 1 | 1 | 6 | 950 | 4750 | 8.11 |
| GE140ES | GE140ES-2RS | 140 | 210 | 90 | 70 | 180 | 1 | 1 | 7 | 1070 | 5350 | 11.2 |
| GE160ES | GE160ES-2RS | 160 | 230 | 105 | 80 | 200 | 1 | 1 | 8 | 1360 | 6800 | 14.1 |
| GE180ES | GE180ES-2RS | 180 | 260 | 105 | 80 | 225 | 1.1 | 1.1 | 6 | 1530 | 7650 | 18.5 |
| GE200ES | GE200ES-2RS | 200 | 290 | 130 | 100 | 250 | 1.1 | 1.1 | 7 | 2120 | 10600 | 28.4 |
| GE220ES | GE220ES-2RS | 220 | 320 | 135 | 100 | 275 | 1.1 | 1.1 | 8 | 2320 | 11600 | 35.7 |
| GE240ES | GE240ES-2RS | 240 | 340 | 140 | 100 | 300 | 1.1 | 1.1 | 8 | 2550 | 12700 | 39.7 |
| GE260ES | GE260ES-2RS | 260 | 370 | 150 | 110 | 325 | 1.1 | 1.1 | 7 | 3030 | 15190 | 51.5 |
| GE280ES | GE280ES-2RS | 280 | 400 | 155 | 120 | 350 | 1.1 | 1.1 | 6 | 3570 | 17850 | 64.9 |
| GE300ES | GE300ES-2RS | 300 | 430 | 165 | 120 | 375 | 1.1 | 1.1 | 7 | 3800 | 19100 | 77.6 |
最高品質のGEシリーズ球面プレーンベアリングを今すぐお求めください！
必要な油圧シリンダーの詳細については、お電話またはウェブサイトをご覧ください。
お見積もり
最高品質GEシリーズ球面滑り軸受
異なったタイプのあなたの選択のための GE シリーズ球形の明白な軸受け
| 項目 Nアンバー | ge...e 4～12、ge...es 15～300、ge...es-2rs 15～300 |
| 素材 | クロム鋼 |
| 温度 | ge...e -50℃～+150℃、ge...es -50℃～+150℃、ge...es-2rs -30℃～+130 |
| サービス | OEMカスタマイズサービス |
| 中古 | 機械 |
生産プロセス
最高品質のGEシリーズ球面プレーンベアリングの製造方法

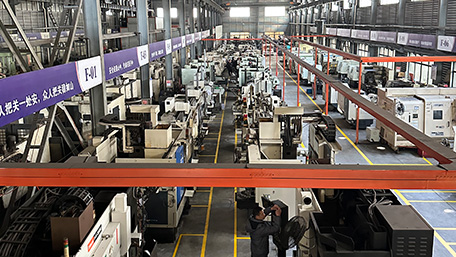

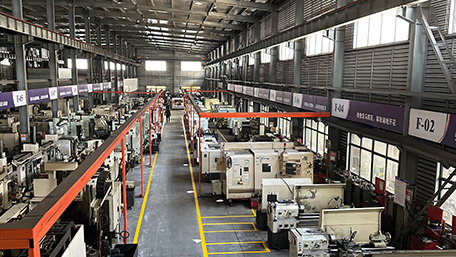

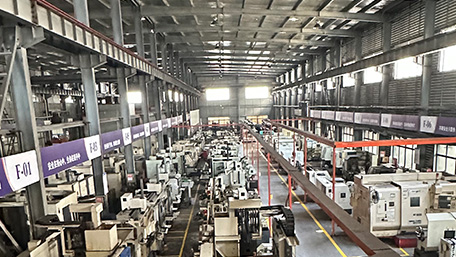

工場
工場
FAQ
よくある質問
皆様からよくいただく質問にお答えいたします。
A:縮み長さはセンターピン間の距離であり、最小長さ・閉鎖長さとも呼ばれます。 伸び長さは、縮み時のピン間距離にストロークを加えた寸法で、最大長さ・伸長長さと呼ばれます。
A: はい、補修可能なシリンダーです。専用リペアキットも販売しており、タイロッドタイプは修理が容易です。
A: 内径 1 インチ～4 インチの機種はピン穴径 1 インチ、内径 5 インチはピン穴径 1.25 インチです。
A: はい、そうです。自社工場を保有しております。WhatsApp または WeChat より、工場動画をご案内可能です。
A: もちろんです。カスタマイズすることも可能です。
油圧シリンダーカタログ
Aisoar球面すべり軸受は、ボールと外輪の両方が高炭素クロム軸受鋼で構成された、標準的なスチール・オン・スチール設計が特徴です。
ダウンロード
はじめに
油圧シリンダーのメーカーをお探しなら
お気軽にお問い合わせください
- 必要に応じて、機密情報保護のためNDAの締結にも対応可能です。
- ご質問には迅速に回答いたします。
- 図面確認、設計フィードバック、仕様最適化のご提案に対応します。
注：お客様のメールアドレス等の情報は厳重に管理いたします。
メールでお問い合わせください
お問い合わせ・お見積もり依頼
油圧シリンダ、油圧パワーユニット、油圧システムに関するご相談・お見積もりは、お気軽にお問い合わせください。
