Aisoar offre una linea completa di tubi e raccordi idraulici resistenti all'abrasione. Tutte le nostre sedi sono in grado di costruire tubi idraulici adatti alle vostre attrezzature (gru, trattori, autocarri per cemento, ecc.).
Serie correlate
Tubi idraulici
Aisoar offre una linea completa di tubi idraulici e pneumatici resistenti all'abrasione. Scegliete tra una varietà di materiali, diametri, lunghezze e colori assortiti per una facile identificazione. Sia che si tratti di tubi intrecciati, a spirale, per impieghi gravosi, flessibili o resistenti all'abrasione, all'olio e agli agenti atmosferici, esiste un tubo ingegnerizzato e rigorosamente testato per quasi tutte le applicazioni. Tutte le nostre sedi sono in grado di costruire tubi idraulici adatti alle vostre attrezzature (gru, trattori, autocarri per cemento, ecc.).
Tubi idraulici
I tubi idraulici gestiscono pressioni elevate in un'ampia gamma di applicazioni di potenza fluida. Prodotti per soddisfare tutte le specifiche SAE ed EN applicabili, i tubi idraulici Hydraulax sono un'alternativa conveniente ai tubi Parker, Weatherhead e di altri marchi.
Tubo idraulico a treccia metallica
Tubi idraulici a spirale
Tubi idraulici Aisoar:
Il tubo idraulico è un componente industriale fondamentale che trasferisce i fluidi ad alta pressione nei sistemi idraulici. Di solito sono costituiti da più strati di materiale per garantire un'adeguata resistenza e durata.
Costruzione: Il tubo idraulico è solitamente composto da tre strati: tubo interno, rinforzo e protezione della copertura.
Pressione nominale: I tubi idraulici sono classificati in base alla pressione massima di esercizio.
Dimensioni: Le dimensioni dei tubi idraulici comprendono ID, OD e lunghezza.
Connettori: I tipi di connettori comprendono connessioni filettate, connessioni a flangia e connettori rapidi.
Intervallo di temperatura: I tubi idraulici devono funzionare entro un intervallo di temperatura specifico.
I nostri tubi idraulici, tra cui
- SAE 100 R1, SAE 100 R2, SAE 100 R3, SAE 100 R5, SAE 100 R6,SAE 100 R7 , SAE 100 R8,SAE 100 R12 , SAE 100 R13 , SAE 100 R14, SAE 100 R15 , SAE 100 R16 , SAE 100 R17, SAE 100 R19;
- IT 853 1SN, EN 853 2SN, IT 854 2TE, IT 854 3TE, EN 855 R7, EN 855 R8, IT 856 4SP,IT 856 4SH, EN 857 1SC ,EN 856 2SC;
- ISO 1436 1SN, ISO 1436 2SN, ISO 11237 1SC, ISO 1437 2SC;
- tubo idraulico intrecciato, tubo idraulico spiralato & tubo idraulico termoplastico;

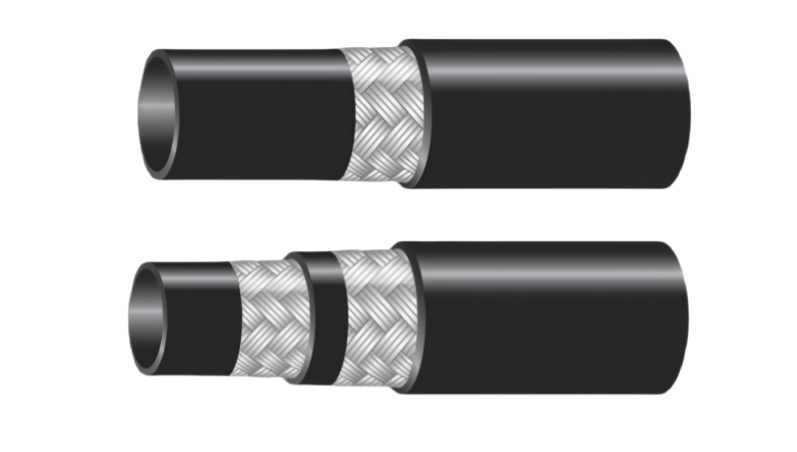

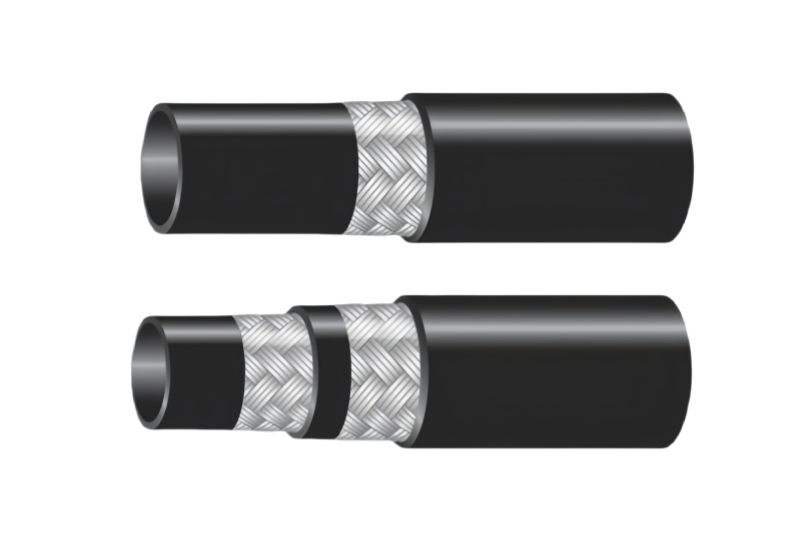

Tubo idraulico a treccia metallica
Aisoar ha un gamma completa di tubi idraulici in treccia per soddisfare i requisiti di tutte le applicazioni idrauliche a bassa, media e alta pressione. Sia che abbiate bisogno di tubi ad alte prestazioni per sistemi critici o di tubi standard per altri, Sinopulse è in grado di fornirveli.
I tubi idraulici a treccia metallica possono essere suddivisi in molti tipi in base al numero di strati. Esistono due tipi di tubi idraulici a treccia metallica ampiamente utilizzati sul mercato. Si tratta del tubo a treccia metallica singola e del tubo a treccia metallica doppia.
| EN 853 1SN/SAE 100 R1AT | |||||||||||||
| Costruzione Tubo: Mescole di gomma sintetica che rendono il tubo resistente all'abrasione e alla corrosione. Rinforzo: uno strato di filo d'acciaio intrecciato ad alta resistenza, che rende il tubo resistente alle alte pressioni. Copertina: gomma sintetica resistente all'abrasione, agli agenti atmosferici, all'ozono e all'invecchiamento. Temperatura: Da -40 °C a +100 °C (da -40 °F a +212 °F). |
|||||||||||||
| Codice articolo | Dimensione metrica | Dimensioni in pollici | Dimensione del cruscotto SAE | I.D | EMENT W.D | OD | W.P | B.P | Min B.R | W.T | |||
| (mm) | (mm) | (mm) | |||||||||||
| mm | Inche | Trattino | Min | Massimo | Min | Massimo | Massimo | Mpa | Psi | Mpa | mm | Kg/m | |
| 1SN-05 | 5 | 3/16″ | 3 | 4.6 | 5.4 | 9 | 10 | 12.5 | 25 | 3750 | 100 | 90 | 0.2 |
| 1SN-06 | 6.3 | 1/4″ | 4 | 6.2 | 7 | 10.6 | 11.6 | 14.1 | 22.5 | 3375 | 90 | 100 | 0.25 |
| 1SN-08 | 8 | 5/16″ | 5 | 7.7 | 8.5 | 12.1 | 13.3 | 15.7 | 21.5 | 3225 | 85 | 115 | 0.31 |
| 1SN-10 | 10 | 3/8″ | 6 | 9.3 | 10.1 | 14.5 | 15.7 | 18.1 | 18 | 2700 | 72 | 130 | 0.36 |
| 1SN-13 | 12.5 | 1/2″ | 8 | 12.3 | 13.5 | 17.5 | 19.1 | 21.4 | 16 | 2400 | 64 | 180 | 0.45 |
| 1SN-16 | 16 | 5/8″ | 10 | 15.5 | 16.7 | 20.6 | 22.2 | 24.5 | 13 | 1950 | 52 | 200 | 0.52 |
| 1SN-19 | 19 | 3/4″ | 12 | 18.6 | 19.8 | 24.6 | 26.2 | 28.5 | 10.5 | 1575 | 42 | 240 | 0.65 |
| 1SN-25 | 25 | 1 | 16 | 25 | 26.4 | 32.5 | 34.1 | 36.6 | 8.8 | 1320 | 35 | 300 | 0.91 |
| 1SN-32 | 31.5 | 1.1/4″ | 20 | 31.4 | 33 | 39.3 | 41.7 | 44.8 | 6.3 | 945 | 25 | 420 | 1.3 |
| 1SN-38 | 38 | 1.1/2″ | 24 | 37.7 | 39.3 | 45.6 | 48 | 52.1 | 5 | 750 | 20 | 500 | 1.7 |
| 1SN-51 | 51 | 2 | 30 | 50.4 | 52 | 58.7 | 61.7 | 65.5 | 4 | 600 | 16 | 630 | 2 |
| EN 853 2SN/SAE100 R2AT | |||||||||||||
| Costruzione Tubo: Miscela di gomma sintetica che rende il tubo resistente all'abrasione, alla corrosione e all'olio. Rinforzo: due strati di fili d'acciaio ad alta resistenza, che rendono il tubo altamente resistente alle alte pressioni. Copertina: gomma sintetica di altissima qualità, che rende il tubo resistente all'abrasione, al taglio, all'invecchiamento, alla luce solare, agli agenti atmosferici e all'ozono. Temperatura: Da -40 °C a +100 °C (da -40 °F a +212 °F). |
|||||||||||||
| Codice ITEM | Dimensione metrica | Dimensioni in pollici | Dimensione del cruscotto SAE | I.D | RINFORZARE MENTW.D | OD | W.P | B.P | Min B.R | W.T | |||
| (mm) | (mm) | (mm) | |||||||||||
| mm | Pollici | Trattino | Min | Massimo | Min | Massimo | Massimo | Mpa | Psi | Mpa | mm | Kg/m | |
| 2SN-05 | 5 | 3/16″ | 3 | 4.6 | 5.4 | 10.6 | 11.6 | 14.1 | 41.5 | 6225 | 165 | 90 | 0.32 |
| 2SN-06 | 6.3 | 1/4″ | 4 | 6.2 | 7 | 12.1 | 13.3 | 15.7 | 40 | 6000 | 160 | 100 | 0.36 |
| 2SN-08 | 8 | 5/16″ | 5 | 7.7 | 8.5 | 13.7 | 14.9 | 17.3 | 35 | 5250 | 140 | 115 | 0.45 |
| 2SN-10 | 10 | 3/8″ | 6 | 9.3 | 10.1 | 16.1 | 17.3 | 19.7 | 33 | 4950 | 132 | 130 | 0.54 |
| 2SN-13 | 12.5 | 1/2″ | 8 | 12.3 | 13.5 | 19 | 20.6 | 23 | 27.5 | 4125 | 110 | 180 | 0.68 |
| 2SN-16 | 16 | 5/8″ | 10 | 15.5 | 16.7 | 22.2 | 23.8 | 26.2 | 25 | 3750 | 100 | 200 | 0.8 |
| 2SN-19 | 19 | 3/4″ | 12 | 18.6 | 19.8 | 26.2 | 27.8 | 30.1 | 21.5 | 3225 | 85 | 240 | 0.94 |
| 2SN-25 | 25 | 1 | 16 | 25 | 26.4 | 34.1 | 35.7 | 38.9 | 16.5 | 2475 | 65 | 300 | 1.35 |
| 2SN-31 | 31.5 | 1.1/4″ | 20 | 31.4 | 33 | 43.3 | 45.6 | 49.5 | 12.5 | 1875 | 50 | 420 | 2.15 |
| 2SN-38 | 38 | 1.1/2″ | 24 | 37.7 | 39.3 | 49.6 | 52 | 55.9 | 9 | 1350 | 36 | 500 | 2.65 |
| 2SN-51 | 51 | 2 | 30 | 50.4 | 52 | 62.3 | 64.7 | 68.6 | 8 | 1200 | 32 | 630 | 3.42 |

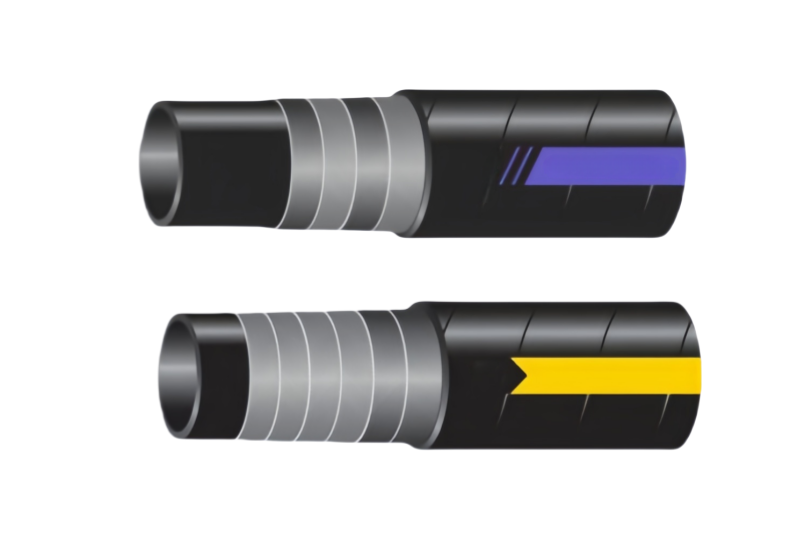

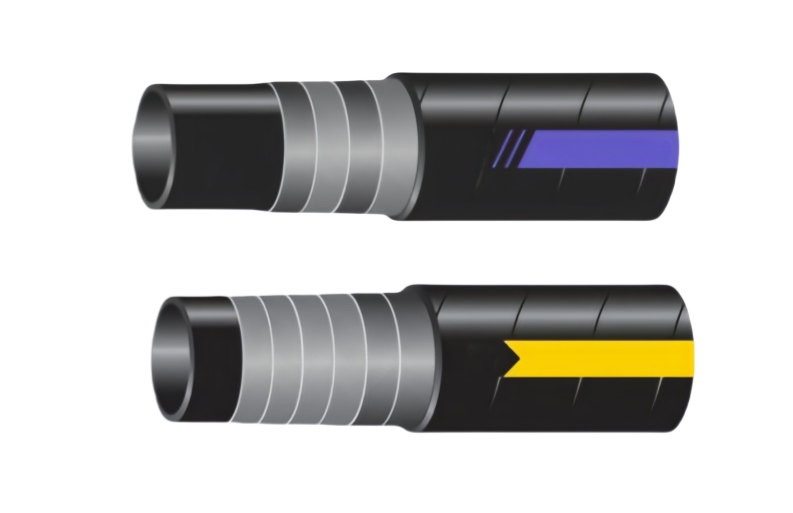

Tubi idraulici a spirale
Aisoar ha un gamma completa di tubi idraulici in treccia per soddisfare i requisiti di tutte le applicazioni idrauliche a bassa, media e alta pressione. Sia che abbiate bisogno di tubi ad alte prestazioni per sistemi critici o di tubi standard per altri, Sinopulse è in grado di fornirveli.
Tubi idraulici a spirale è tubi flessibili ad altissima pressione utilizzato per trasmettere potenza idraulica ad alta pressione. È progettato per resistere ad alte pressioni e trasmettere potenza fluida, con una forte resistenza alla pressione e una lunga durata. Di solito è rinforzato a spirale con più strati di filo d'acciaio e avvolto in materiale di gomma sintetica per ottenere una trasmissione idraulica efficiente nei sistemi idraulici in ingegneria, agricoltura, industria e altri settori, adattandosi a varie temperature e condizioni ambientali.
| IT 856 4SH | ||||||||||||||
| Costruzione Tubo: gomma sintetica nera, che rende il tubo resistente all'abrasione, alla corrosione e all'olio. Rinforzo: quattro strati di filo d'acciaio spiralato ad alta resistenza, che rende il tubo altamente resistente alle alte pressioni. Copertina: gomma sintetica nera di alta qualità, che rende il tubo resistente all'abrasione, alla corrosione, agli agenti atmosferici, all'ozono, al taglio, all'olio e all'invecchiamento. Temperatura: Da -40 °C a +100 °C (da -40 °F a +212 °F). |
||||||||||||||
| Codice articolo | Dimensione metrica | Dimensioni in pollici | Dimensioni del cruscotto SAE | I.D | WD | O.D | W.P | B.P | Min B.R | W.T | ||||
| (mm） | (mm) | (mm) | ||||||||||||
| mm | pollici | Trattino | Min | Massimo | Min | Massimo | Min | Massimo | Mpa | Psi | Mpa | mm | Kg/m | |
| EN8564SH-01 | 19 | 3/4″ | -12 | 18.6 | 19.8 | 27.6 | 29.2 | 31.4 | 33 | 42 | 6090 | 168 | 280 | 1.7 |
| EN8564SH-02 | 25 | 1 | -16 | 25 | 26.4 | 34.4 | 36 | 37.5 | 39.9 | 38 | 5510 | 152 | 340 | 2.5 |
| EN8564SH-03 | 31.5 | 1.1/4″ | -20 | 31.4 | 33 | 40.9 | 42.9 | 43.9 | 47.1 | 32.5 | 4710 | 130 | 460 | 3 |
| EN8564SH-04 | 38 | 1.1/2″ | -24 | 37.7 | 39.3 | 49.8 | 49.8 | 51.9 | 55.1 | 29 | 4205 | 116 | 560 | 3.6 |
| EN8564SH-05 | 51 | 2 | -32 | 50.4 | 52 | 64.2 | 64.2 | 66.5 | 69.7 | 25 | 3625 | 100 | 700 | 5 |
| IT 856 4SP | ||||||||||||||
| Costruzione Tubo: gomma sintetica nera resistente all'olio di alta qualità. Rinforzo: quattro strati di filo d'acciaio spiralato ad alta resistenza e ad alta tenacità. Copertina: gomma sintetica nera resistente all'abrasione, alla corrosione e all'olio. Temperatura: Da -40 °C a +100 °C (da -40 °F a +212 °F). |
||||||||||||||
| Codice articolo | Dimensione metrica | Dimensioni in pollici | Dimensioni del cruscotto SAE | I.D | WD | O.D | W.P | B.P | Min B.R | W.T | ||||
| (mm） | (mm) | (mm) | ||||||||||||
| mm | pollici | Trattino | Min | Massimo | Min | Massimo | Min | Massimo | Mpa | Psi | Mpa | mm | Kg/m | |
| EN8564SP-01 | 6.3 | 1/4″ | -4 | 6.2 | 7 | 14.1 | 15.3 | 17.1 | 18.7 | 45 | 6525 | 180 | 150 | 0.64 |
| EN8564SP-02 | 10 | 3/8″ | -6 | 9.3 | 10.1 | 16.9 | 18.1 | 20.6 | 22.2 | 44.5 | 6450 | 178 | 180 | 0.75 |
| EN8564SP-03 | 12.5 | 1/2″ | -8 | 12.3 | 13.5 | 19.4 | 21 | 23.8 | 25.4 | 41.5 | 6020 | 166 | 230 | 0.89 |
| EN8564SP-04 | 16 | 5/8″ | -10 | 15.5 | 16.7 | 23 | 24.6 | 27.4 | 29 | 35 | 5075 | 140 | 250 | 1.1 |
| EN8564SP-05 | 19 | 3/4″ | -12 | 18.6 | 19.8 | 27.4 | 29 | 31.4 | 33 | 35 | 5075 | 140 | 300 | 1.5 |
| EN8564SP-06 | 25 | 1 | -16 | 25 | 26.4 | 34.5 | 36.1 | 38.5 | 40.9 | 28 | 4060 | 112 | 340 | 2 |
| EN8564SP-07 | 31.5 | 1.1/4″ | -20 | 31.4 | 33 | 45 | 47 | 49.2 | 52.4 | 21 | 3045 | 84 | 460 | 3 |
| EN8564SP-08 | 38 | 1.1/2″ | -24 | 37.7 | 39.3 | 51.4 | 53.4 | 55.6 | 58.8 | 18.5 | 2680 | 74 | 560 | 3.4 |
| EN8564SP-09 | 51 | 2 | -32 | 50.4 | 52 | 64.3 | 66.3 | 68.2 | 71.4 | 16.5 | 2390 | 66 | 660 | 4.35 |
Acquistate oggi i vostri tubi idraulici!
Chiamateci o visitate il nostro sito web per ottenere maggiori informazioni sui cilindri idraulici di cui avete bisogno.
Richiedi un preventivo

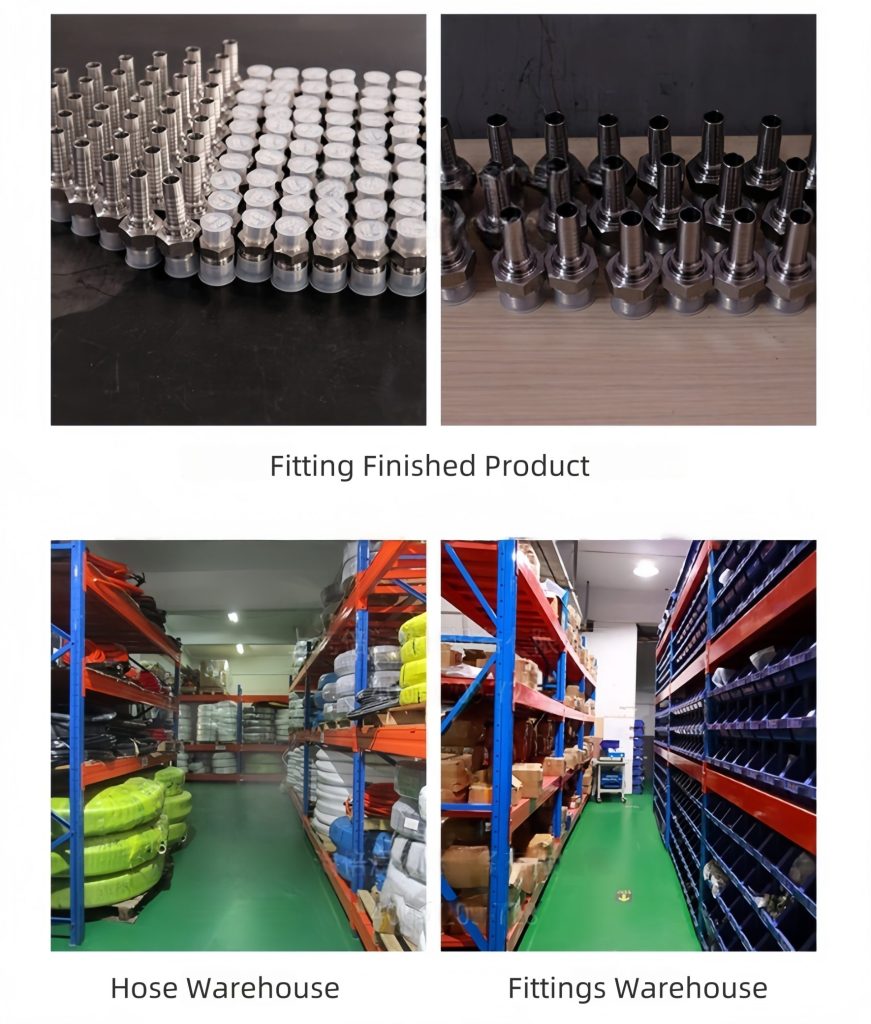

La nostra fabbrica

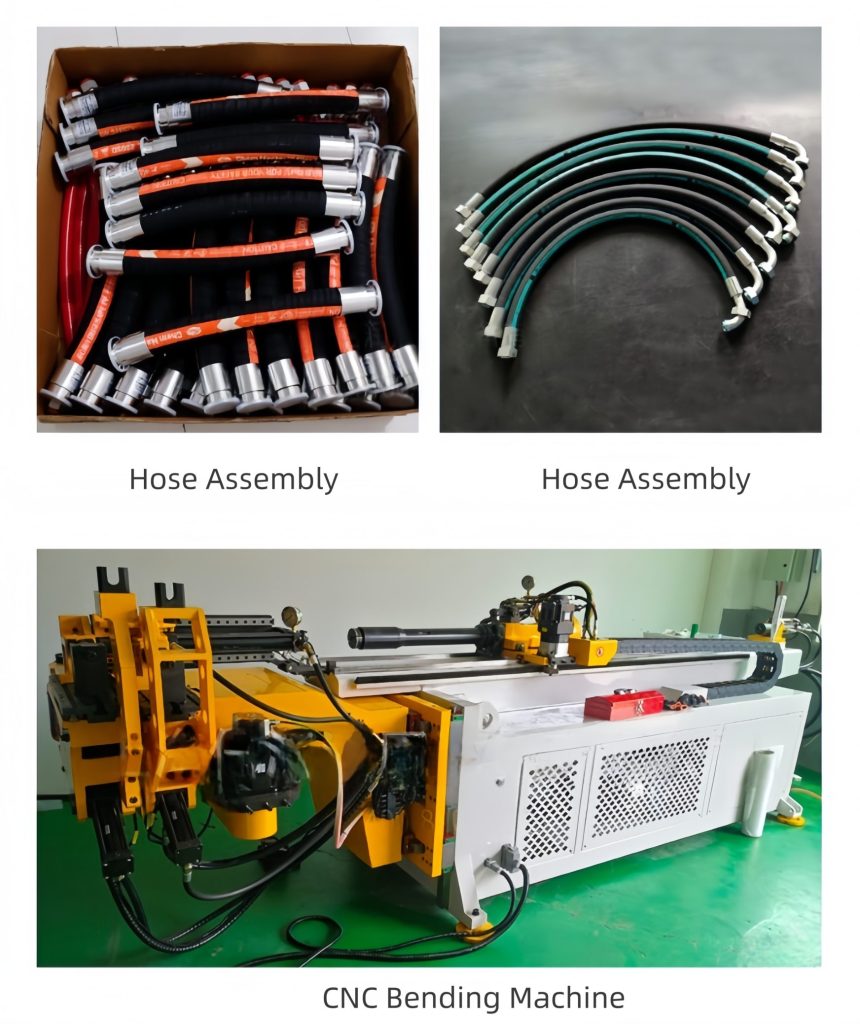

Gruppo tubo idraulico e tubo flessibile
Catalogo Aisoar
Aisoar offre una linea completa di tubi idraulici e pneumatici resistenti all'abrasione. Scegliete tra una varietà di materiali, diametri, lunghezze e colori assortiti per una facile identificazione. Sia che si tratti di tubi intrecciati, a spirale, per impieghi gravosi, flessibili o resistenti all'abrasione, all'olio e agli agenti atmosferici, esiste un tubo ingegnerizzato e rigorosamente testato per quasi tutte le applicazioni. Tutte le nostre sedi sono in grado di costruire tubi idraulici adatti alle vostre attrezzature (gru, trattori, autocarri per cemento, ecc.).
