Il processo di scelta del cilindro idraulico giusto per la vostra applicazione specifica può sembrare di routine o addirittura ripetitivo, ma è importante mantenere una visione fresca quando si inizia questo processo e ricordare sempre di considerare alcuni componenti fondamentali.
1. Considerare le dimensioni
Il processo di scelta del cilindro idraulico giusto per la vostra applicazione specifica può sembrare di routine o addirittura ripetitivo, ma è importante mantenere una visione fresca quando si inizia questo processo e ricordare sempre di considerare alcuni componenti fondamentali.
La prima informazione fondamentale da tenere in considerazione nella scelta dell'alesaggio Le pressioni di esercizio di base sono tipicamente impiegate tra 500 e 3000 psi. I cilindri NFPA per media e alta pressione sono compatibili con queste pressioni. La scelta dell'alesaggio della bombola sarà influenzata dalla pressione di esercizio desiderata.
La seconda informazione fondamentale per la scelta dell'alesaggio è la quantità di forza necessaria per l'applicazione. La formula seguente può essere utilizzata per determinare rapidamente la dimensione approssimativa dell'alesaggio del cilindro per la direzione estesa:
F = forza richiesta (libbre)
P = pressione di esercizio (psi.)
D = diametro del foro (in.)
D = F / (.7854 * P)
2.Considerare il monte

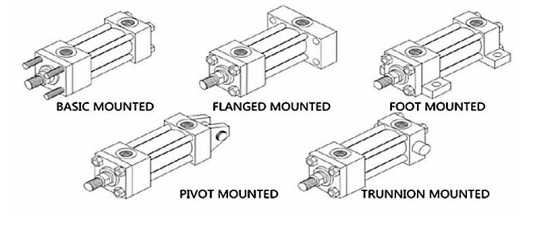

I supporti per cilindri possono essere suddivisi in due categorie di base: a snodo e in linea retta. La scelta del supporto giusto per un'applicazione dipende principalmente dal movimento desiderato del carico. I supporti imperniati possono essere utilizzati quando il carico deve muoversi lungo un arco e comprendono supporti come il trunnion e la clevis.
Rispetto ai supporti imperniati, i supporti rettilinei sono utilizzati quando il carico deve muoversi solo in direzione lineare e comprendono supporti come la flangia della testa anteriore e il capocorda laterale. Per determinare il tipo di supporto è necessario considerare il movimento desiderato del carico specifico per l'applicazione.
3. Condizioni ambientali
La conoscenza del luogo di utilizzo del cilindro è fondamentale per la scelta dei materiali, delle guarnizioni e delle finiture giuste. Il materiale del cilindro può essere modificato per soddisfare determinati requisiti ambientali. Un esempio classico è la scelta di componenti in acciaio inox per la resistenza alla corrosione nelle apparecchiature di preparazione degli alimenti sottoposte a lavaggio. Le guarnizioni del cilindro possono essere sostituite per una serie di motivi, tra cui le temperature elevate o basse o l'uso di fluidi operativi specifici, come l'acqua glicolata o i fluidi a base di esteri fosforici. Per soddisfare una varietà di usi interni ed esterni, le finiture dei cilindri possono includere placcature metalliche o verniciature uniche.
Quali altri passi aggiungereste a questo elenco? Lasciate un commento con i vostri pensieri qui sotto.
