Les vérins hydrauliques de liaison supérieure font partie intégrante des systèmes d'attelage à trois points que l'on trouve couramment sur les tracteurs et autres machines lourdes. Placé entre le tracteur et l'outil, le vérin hydraulique de liaison supérieure permet un réglage dynamique de l'angle et de la hauteur de l'outil par rapport au sol. Cette possibilité de réglage est essentielle pour diverses opérations, du labourage au nivellement en passant par la préparation du sol.
Comment cela fonctionne-t-il ?
Activation de la pression hydraulique : Lorsque l'opérateur ajuste les commandes, le système hydraulique du tracteur dirige le fluide dans le cylindre.
Extension ou rétraction du cylindre : Selon la direction dans laquelle le fluide est déplacé, le cylindre s'étend ou se rétracte. Ce mouvement modifie la longueur du maillon supérieur.
Mettre en œuvre l'ajustement : La position de l'outil attelé au tracteur varie en fonction de la longueur du maillon supérieur. Cette position peut être ascendante ou descendante, avant ou arrière, ce qui permet un contrôle précis de son fonctionnement.

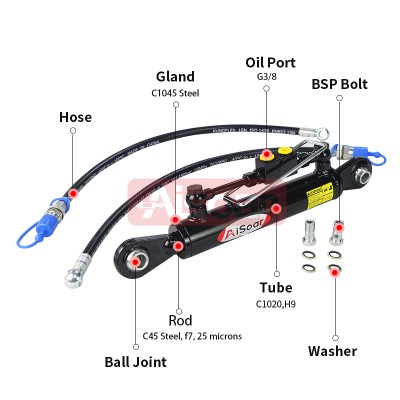

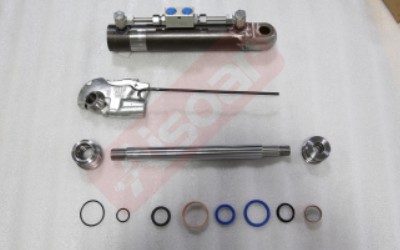

Composants des kits de vérins hydrauliques :
- Corps de cylindre : Le composant principal qui abrite le piston et contient le fluide hydraulique.
- Piston : Un composant mobile à l'intérieur du corps du vérin qui réagit à la pression du fluide hydraulique.
- Tige : Fixé au piston, il s'étend ou se rétracte en fonction du mouvement du piston.
- Joints : Veiller à ce que le fluide hydraulique reste dans le système et éviter les fuites.
- Tuyaux hydrauliques : Il s'agit de connecteurs flexibles qui transportent le fluide hydraulique de la pompe au cylindre et vice-versa, ce qui permet d'assurer la continuité du fluide et la pression du système.
- Raccords d'extrémité : Connecter le cylindre à la machine ou à l'outil.
Deux types de vérins hydrauliques à liaison supérieure：

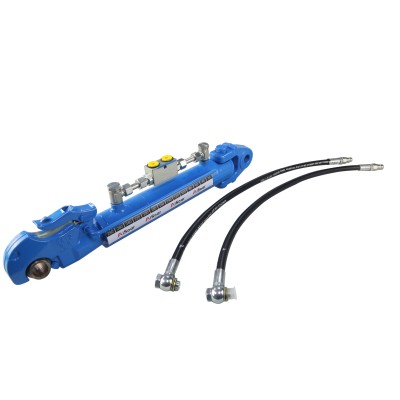

Cylindre hydraulique Top Link avec anneau fixe
Un vérin hydraulique de liaison supérieure à œil fixe est un vérin dont les deux extrémités sont fixées à la machine et à l'outil à l'aide d'une connexion solide et immobile, généralement un boulon ou une goupille passant par un œil ou une boucle. Cet œillet est rigide et constitue un point d'attache stable et fixe.
Avantages
Stabilité et durabilité accrues : La solidité de la connexion minimise les mouvements et l'usure des points de fixation, ce qui peut augmenter la durée de vie du vérin et de l'outil.
Contrôle de précision : Les yeux fixes permettent un contrôle précis du positionnement de l'outil, ce qui est essentiel pour les tâches qui exigent de la précision, comme l'ensemencement ou le labourage à des profondeurs spécifiques.
La sécurité : La fixation sûre réduit le risque de détachement sous charge, ce qui garantit des opérations plus sûres.
Meilleur pour
Opérations nécessitant un contrôle précis et de la stabilité.
Situations dans lesquelles l'outil n'a pas besoin d'être fréquemment attaché ou détaché.

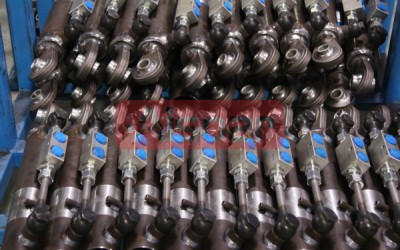

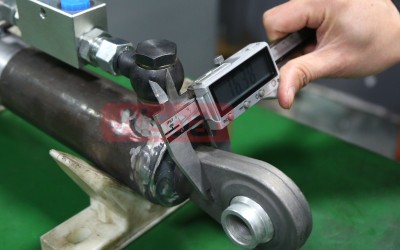

Inspection avant peinture

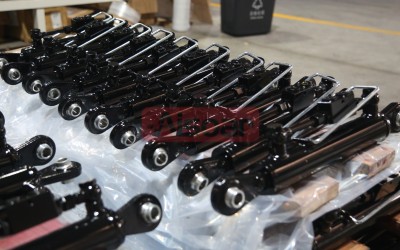

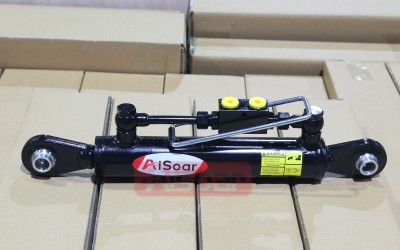

Paquet peinture finie

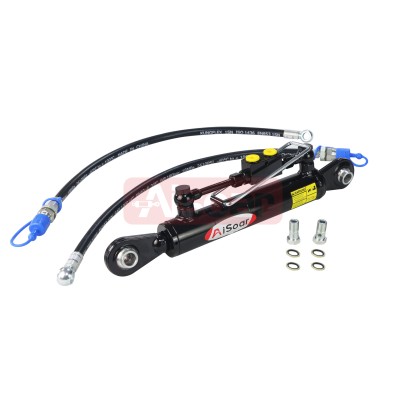

Maillon supérieur avec crochet (système de crochet rapide)
Une barre d'attelage supérieure avec crochet, souvent appelée système de crochet rapide, utilise un mécanisme de crochet à l'une ou aux deux extrémités du vérin pour une fixation et un détachement rapides. Ce système permet à l'opérateur de connecter et de déconnecter facilement l'outil sans outils.
Avantages
Commodité et gain de temps : Le système d'accrochage rapide réduit considérablement le temps nécessaire pour changer d'outil, ce qui améliore l'efficacité opérationnelle.
Flexibilité : Il permet de passer rapidement d'un outil à l'autre en fonction des tâches à accomplir, sans temps d'arrêt considérable.
Facilité d'utilisation : Simplifie le processus de fixation et de détachement des outils, ce qui le rend plus accessible aux opérateurs de tous niveaux.
Meilleur pour
Opérations nécessitant des changements fréquents d'outils.
Utilisateurs recherchant la facilité d'accrochage et de décrochage avec un minimum d'effort.

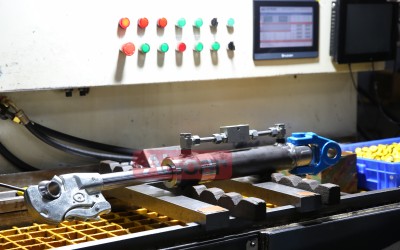

Essais préalables à l'assemblage
Utilisateurs recherchant la facilité d'accrochage et de décrochage avec un minimum d'effort.
Le choix entre un vérin hydraulique de bras supérieur à œil fixe et un vérin à crochet rapide dépend en grande partie de vos besoins opérationnels spécifiques. Pour les tâches exigeant une grande précision et une grande stabilité et pour lesquelles les outils ne sont pas changés fréquemment, un vérin à œil fixe est idéal. À l'inverse, si vos opérations exigent de la souplesse et de la rapidité pour changer d'outil, un vérin doté d'un système de crochet rapide augmentera considérablement l'efficacité et réduira les temps d'arrêt.
Chez AiSoar, nous nous engageons à fabriquer des vérins hydrauliques de haute qualité, conçus pour répondre aux exigences uniques de vos opérations.
