Wenn Sie sich für einen Hydraulikzylinder für Ihre Anwendung entscheiden, gibt es mehrere Konstruktionsoptionen zu berücksichtigen. Um Langlebigkeit, Zuverlässigkeit und Effizienz zu gewährleisten, ist die richtige Art der Konstruktion und Herstellung des richtigen Hydraulikzylinders für Ihre Anforderungen von größter Bedeutung.
Standard-, Teleskop- und Zugstangen-Zylinder
STANDARD-HYDRAULIK-ZYLINDER
Standard-Hydraulikzylinder werden häufig in Anwendungen eingesetzt, bei denen eine hohe Nennfestigkeit und ein begrenzter Einbauraum keine Rolle spielen. Die ausgefahrene Hublänge eines Standard-Hydraulikzylinders ist geringer als die Gesamtlänge des Zylinders. Das Hauptunterscheidungsmerkmal eines Standard-Hydraulikzylinders ist, dass der Kopf und der Boden des Zylinderrohrs geschweißt, geschraubt oder mit Bolzen oder Muttern verbunden sind. Standard-Hydraulikzylinder werden in mobilen Maschinen, in der Stahl- und Eisenverarbeitung, im Hoch- und Tiefbau, bei Pressen, Kränen, Offshore-Anwendungen und im Schiffbau eingesetzt.

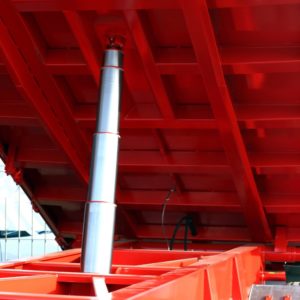

TELESKOP-HYDRAULIK-ZYLINDER
Teleskop-Hydraulikzylinder werden bei hydraulischen Hebeanwendungen oder dort eingesetzt, wo große Bewegungsamplituden erforderlich sind, aber nur wenig Platz zur Verfügung steht. Teleskop-Hydraulikzylinder bestehen aus mehreren Stufen, bei denen die Kolbenstange zwei- oder mehrmals in eine größere Kolbenstange kollabiert. Dadurch kann der Teleskop-Hydraulikzylinder auf mindestens die zweifache Länge des Zylinders ausgefahren werden. Teleskopische Hydraulikzylinder werden in der Mobil- und Industriehydraulik eingesetzt, z. B. zum Kippen, Heben und für Anwendungen, bei denen der Platz eine Rolle spielt.
ZUGSTANGEN-HYDRAULIKZYLINDER
Das Hauptunterscheidungsmerkmal des Zugstangenzylinders ist seine Bauweise. Ober- und Unterteil des Zugstangenzylinders sowie das Zylinderrohr sind durch vier oder mehr Zugstangen miteinander verbunden, die vom Kopf bis zum Boden des Zugstangenzylinders reichen und ihn zusammenhalten. Zugstangenzylinder funktionieren wie normale Hydraulikzylinder. Zugstangen-Hydraulikzylinder werden in industriellen Werkzeugmaschinen, in der Automobilindustrie, in Kunststoffmaschinen, in Transferstraßen und in anderen Fertigungseinrichtungen eingesetzt.
Einfachwirkende oder doppeltwirkende Hydraulikzylinder
Es gibt zwei Funktionsarten von Hydraulikzylindern: doppeltwirkende und einfachwirkende. Einfach wirkende Hydraulikzylinder üben die Kraft auf den Kolben nur in eine Richtung aus. Das bedeutet, dass die Schwerkraft oder ein Gegengewicht erforderlich ist, um den Hydraulikzylinder in seinen Ruhezustand zurückzubringen. Einfachwirkende Hydraulikzylinder können Standard-, Teleskop- oder Zugstangen-Hydraulikzylindern sein.
Doppelt wirkende Hydraulikzylinder können Kraft in zwei Richtungen ausüben und ermöglichen eine präzise Steuerung des Ausfahrens und des Einfahrens der Kolbenstange. Dies ermöglicht mehr Montageoptionen und kann für komplexere Steuersysteme verwendet werden, z. B. für das horizontale Schieben und Ziehen in einem Verdichter, das Ausfahren eines Pflugs oder für komplexe Steuerungen von Grabungsgeräten. Doppeltwirkende Hydraulikzylinder können Standard-, Teleskop- oder Zugstangen-Hydraulikzylinder sein.
