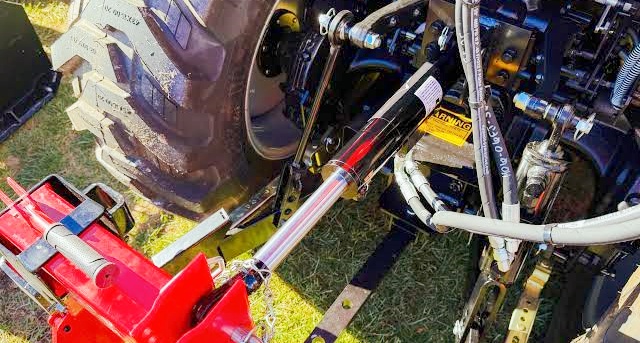

Ein hydraulischer Oberlenkerzylinder ist eine praktische Nachrüstung für New-Holland-Traktoren, die mit einer Dreipunktaufhängung ausgestattet sind. Er ersetzt den herkömmlichen, manuell verstellbaren Oberlenker und ermöglicht es dem Fahrer, den Winkel von am Heck angebrachten Anbaugeräten direkt vom Traktorsitz aus einzustellen.
Bei Planier-, Mäh-, Pflug- und Bodenbearbeitungsarbeiten sowie allgemeinen landwirtschaftlichen Arbeiten ermöglicht ein hydraulischer Oberlenker eine schnellere und bequemere Einstellung der Anbaugeräte. New Holland bietet zudem Original-Hydraulik-Oberlenker-Sätze für ausgewählte Traktorkonfigurationen an, was bestätigt, dass hydraulische Oberlenker eine etablierte Lösung für die Traktorenpalette des Unternehmens sind.
Was ist ein Hydraulischer Oberlenker-Zylinder?
Ein hydraulischer Oberlenker ist ein doppeltwirkender Hydraulikzylinder, der den mechanischen Mittellenker an der Dreipunktaufhängung eines Traktors ersetzt.
Durch Aus- oder Einfahren des Zylinders kann der Bediener den Arbeitswinkel von am Heck angebrachten Anbaugeräten einstellen, ohne einen Gewinde-Oberlenker manuell drehen zu müssen. Hydraulische Oberlenker werden üblicherweise bei Kastenplanierschilden, Rotationsfräsen, Heckplanierschilden, Bodenfräsen, Pflügen, Landschaftsrechen und anderen Anbaugeräten mit Dreipunktaufhängung eingesetzt.
Können New-Holland-Traktoren mit einem hydraulischen Oberlenker ausgestattet werden?
Bei vielen New Holland-Traktoren mit Dreipunktanbau kann ein hydraulischer Oberlenker verwendet werden, sofern der Zylinder mit der Anbaukonfiguration, den Befestigungsmaßen und dem Hydrauliksystem des Traktors kompatibel ist.
New Holland selbst bietet vom Händler montierbare Hydraulik-Oberlenker-Sätze an. Zum Beispiel:, Oberlenker-Satz 719790044 ermöglicht es dem Fahrer, die Länge des hydraulischen Mittelgelenks direkt vom Traktorsitz aus einzustellen, und verfügt über eine Positionsanzeige mit Schieberegler.
New Holland führt außerdem Originalteile Kategorie 2 und Hydraulische Oberlenker-Sätze der Kategorie 3, was zeigt, dass je nach Traktorgröße und Einsatzzweck unterschiedliche Oberlenkerkonfigurationen zum Einsatz kommen.
Die Kompatibilität sollte anhand des Traktormodells, der Anbaukategorie, der Bolzengrößen, der Einbaulänge, des Hubs und des Hydraulikanschlusses überprüft werden.
New Holland – Hydraulische Oberlenker – OEM-Referenzen
Ein Vorteil bei der Suche nach einem Ersatz für den hydraulischen Oberlenker besteht darin, dass New Holland mehrere Artikelnummern für Original-Oberlenker-Sätze anbietet.
| New Holland – OEM-Referenz | Beschreibung | Wichtige Informationen |
|---|---|---|
| 719790044 | Hydraulisch verstellbarer Oberlenker-Satz | Vom Traktorsitz aus einstellbar; Schiebe-Positionsanzeige |
| 719790014 | Hydraulisch verstellbarer Oberlenker-Satz | Inklusive hydraulischem Oberlenker mit Haken; Länge 687–915 mm |
| 719790001 | Hydraulik-Oberlenker-Satz | Kategorie 2 |
| 719790002 | Hydraulisch verstellbarer Oberlenker-Satz | Kategorie 2 |
| 731248001 | Hydraulik-Oberlenker-Satz | Kategorie 3 |
| 718212010 / 718212020 | Hydraulik-Oberlenker-Satz | Artikelnummern für Original-Zubehör von New Holland |
New Holland’s 719790014 Das Set enthält einen hydraulischen Oberlenker mit Haken und sieht einen Längenbereich von 687 mm bis 915 mm, zusammen mit Hydraulikschläuchen, Schnellkupplungen und Anbaugerätkomponenten.
Diese OEM-Referenzen können bei der Suche nach einem Ersatzzylinder hilfreich sein, doch sollten die tatsächlichen Einbaumaße und Hydraulikanschlüsse vor der Fertigung oder Bestellung noch einmal überprüft werden.
Hydraulische Oberlenker mit Haken für New Holland-Traktoren
Hydraulische Oberlenker in Hakenausführung sind besonders für New-Holland-Anwendungen von Bedeutung.
Das Original 719790014 Hydraulisch verstellbarer Oberlenker-Satz Umfasst einen hydraulischen Oberlenker mit Haken sowie Hydraulikschläuche, Schnellkupplungen, Buchsen und Befestigungsteile.
New Holland liefert auch Original-Hakenkugeln für den Oberlenker. Zum Beispiel das Teil 5172480 ist mit einem Innendurchmesser von 25,4 mm, einem Außendurchmesser von 50 mm und einer Breite von 51 mm angegeben, was verdeutlicht, wie wichtig es ist, die tatsächlichen Abmessungen des Gestänges zu überprüfen, anstatt einen Oberlenker allein anhand der Traktorleistung auszuwählen.
Bei Ersatzanwendungen sollten Kunden die Hakenausführung, die Abmessungen des Bolzens oder der Kugel sowie die eingefahrenen und ausgefahrenen Längen überprüfen.
Hydraulische Oberlenker der Kategorie 2 und Kategorie 3
Der Originalersatzteilkatalog von New Holland umfasst sowohl Hydraulik-Oberlenker-Sätze der Kategorie 2 als auch der Kategorie 3.
Zu den Referenzen für hydraulische Oberlenker der Kategorie 2 gehören 719790001 und 719790002, während 731248001 wird als hydraulischer Oberlenker-Satz der Kategorie 3 aufgeführt.
Dies ist bei der Auswahl eines Ersatzteils wichtig, da ein hydraulischer Oberlenker auf die tatsächliche Dreipunktaufhängung des Traktors abgestimmt sein sollte und nicht allein anhand der Motorleistung ausgewählt werden darf.
Größere Ackerschlepper erfordern in der Regel schwerere Anbaubauteile, größere Befestigungsmaße und eine höhere Tragfähigkeit, während bei Kompakt- und Mehrzweckschleppern kleinere Anbaukonfigurationen der Kategorie 1 oder Kategorie 2 zum Einsatz kommen können.
So wählen Sie den richtigen hydraulischen Oberlenker für einen New Holland-Traktor aus
Die Wahl des richtigen hydraulischen Oberlenkers hängt in erster Linie von der Konfiguration der Dreipunktaufhängung des Traktors, den Befestigungsmaßen, dem Einstellbereich und dem Hydraulikanschluss ab.
Überprüfen Sie zunächst die Anbaukategorie und kontrollieren Sie die Befestigungsmaße auf der Traktor- und der Anbaugeräteseite. Messen Sie den Bolzendurchmesser, die Befestigungsbreite und den verfügbaren Freiraum. Die Anbaukategorie bietet einen nützlichen Anhaltspunkt, doch die tatsächlichen Maße sollten stets überprüft werden.
Messen Sie anschließend den vorhandenen Oberlenker von Bolzenmitte zu Bolzenmitte sowohl in seiner kürzesten als auch in seiner längsten Arbeitsposition. Diese Maße bestimmen die erforderliche Einfahrlänge, die Ausfahrlänge und den Zylinderhub.
Vor der Bestellung sollte auch das Hydrauliksystem überprüft werden. Die meisten hydraulischen Oberlenker erfordern einen doppeltwirkenden hinteren Hydraulikkreis. Überprüfen Sie die verfügbare hintere Fernsteuerung, den Schnellwechslertyp, das Anschlussgewinde, die Schlauchlänge und den Betriebsdruck des Traktors.
Hydraulischer Oberlenker mit Absperrventil
Für Anwendungen, bei denen der Anbauewinkel konstant bleiben muss, kann ein hydraulischer Oberlenker mit einem vorgesteuerten Rückschlagventil oder einem Sperrventil ausgestattet werden.Dadurch wird die gewählte Zylinderposition beim Planieren, Mähen, bei der Bodenbearbeitung, beim Transport und bei anderen landwirtschaftlichen Arbeiten beibehalten.AISOAR kann hydraulische Oberlenker mit integrierten Ventilblöcken entsprechend dem erforderlichen Hydraulikkreislauf und dem jeweiligen Einsatzzweck fertigen.
Häufige Anwendungen
Hydraulische Oberlenker können mit vielen Anbaugeräten von New Holland für die Dreipunktaufhängung verwendet werden, darunter Kastenplane, Rotationsmäher, Heckplane, Pflüge, Kultivatoren, Bodenfräsen, Landschaftsrechen und Bodenplaniergeräte.
Der Hauptvorteil besteht darin, dass der Fahrer den Anbaugerätewinkel hydraulisch vom Traktorsitz aus einstellen kann, anstatt immer wieder anhalten zu müssen, um einen mechanischen Oberlenker einzustellen.
Maßgefertigte hydraulische Oberlenker für New Holland-Traktoren
AISOAR stellt hydraulische Oberlenkerzylinder für landwirtschaftliche Traktoren und Dreipunktanbaugeräte her.
Zu den verfügbaren Konfigurationen gehören:
- Hydraulische Oberlenker der Kategorien 1, 2 und 3
- Kugelgelenkenden
- Endstücke mit feststehendem Auge
- Hakenförmige Oberlenker
- Integrierte Absperrventile
- Individuell angepasster Hub
- Individuell anpassbare Länge im eingefahrenen und ausgefahrenen Zustand
- Kundenspezifische Stift- und Befestigungsmaße
- Maßgefertigte Hydraulikanschlüsse, Schläuche und Kupplungen
Für Austauschprojekte können Zylinder auch entsprechend dem Traktormodell, dem vorhandenen Oberlenker, der OEM-Teilenummer, einer Kundenzeichnung oder Maßangaben entwickelt werden.
Welche Angaben sollten Sie für ein Angebot machen?
Für eine korrekte Auswahl oder einen korrekten Austausch geben Sie bitte Folgendes an:
| Informationen | Beispiel |
|---|---|
| Traktormarke | New Holland |
| Traktormodell | T5 / T6 / Workmaster usw. |
| Modelljahr | Falls verfügbar |
| Anhängerkupplungsklasse | Kat. 1 / Kat. 2 / Kat. 3 |
| Zurückgezogene Länge | Von Pinmitte zu Pinmitte |
| Erweiterte Länge | Von Pinmitte zu Pinmitte |
| Befestigungsmaß an der Traktorseite | Abmessungen von Stiften, Kugeln und Haken |
| Befestigungsmaß auf der Geräteseite | Abmessungen von Stiften, Kugeln und Haken |
| Hydraulikanschluss | Gewinde / Schnellkupplung |
| OEM-Referenznummer | Falls verfügbar |
| Anmeldung | Rasenmäher, Pflug, Schar, Kultivator usw. |
Fotos des vorhandenen Oberlenkers und der Befestigungspunkte können ebenfalls dabei helfen, die richtige Konfiguration zu ermitteln.
Häufig gestellte Fragen
Kann ich an einem New Holland-Traktor einen hydraulischen Oberlenker anbringen?
Ja. Viele New Holland-Traktoren, die mit einer Dreipunktaufhängung ausgestattet sind, können einen hydraulischen Oberlenker verwenden, sofern die Befestigungsmaße und der Hydraulikkreis dafür geeignet sind.
Bietet New Holland werkseitig hydraulische Oberlenker an?
Ja. Der Original-Ersatzteilkatalog von New Holland umfasst mehrere hydraulische Oberlenker-Sätze, darunter hydraulisch verstellbare Ausführungen sowie Modelle der Kategorie 2 und der Kategorie 3. MyCNH-Shop
Welche Größe sollte der hydraulische Oberlenker für meinen New Holland-Traktor haben?
Messen Sie den vorhandenen Oberlenker von Bolzenmitte zu Bolzenmitte sowohl in seiner Minimal- als auch in seiner Maximalposition und überprüfen Sie anschließend die Anbaukategorie, die Einbaumaße und den Hydraulikanschluss.
Verwendet New Holland hydraulische Oberlenker in Hakenausführung?
Ja. Originalteile von New Holland 719790014 Das Set enthält einen hydraulischen Oberlenker mit Haken, dessen Länge im Bereich von 687 bis 915 mm liegt.
Kann AISOAR einen Ersatz für den hydraulischen Oberlenker von New Holland herstellen?
Ja. AISOAR kann hydraulische Oberlenker entsprechend den gewünschten Einbaumaßen, dem Hub, der Anbaukategorie, dem Hydraulikanschluss, den OEM-Referenzangaben, Zeichnungen oder Mustern fertigen.
Schlussfolgerung
Ein hydraulischer Oberlenker kann bei vielen New Holland-Traktoren die Einstellung von Heckgeräten schneller und bequemer machen. Der richtige Zylinder sollte nicht allein anhand der Leistung, sondern anhand der Anbaukategorie des Traktors, der Einbaumaße, der Länge im eingefahrenen und ausgefahrenen Zustand, des Hubs und des Hydraulikanschlusses ausgewählt werden. Für Projekte im Zusammenhang mit Ersatzteilen oder maßgeschneiderten hydraulischen Oberlenkern für New Holland können Kunden das Traktormodell, die OEM-Teilenummer, Maße, Fotos oder Zeichnungen bereitstellen, damit die richtige Konfiguration des Hydraulikzylinders bestätigt werden kann.
